1

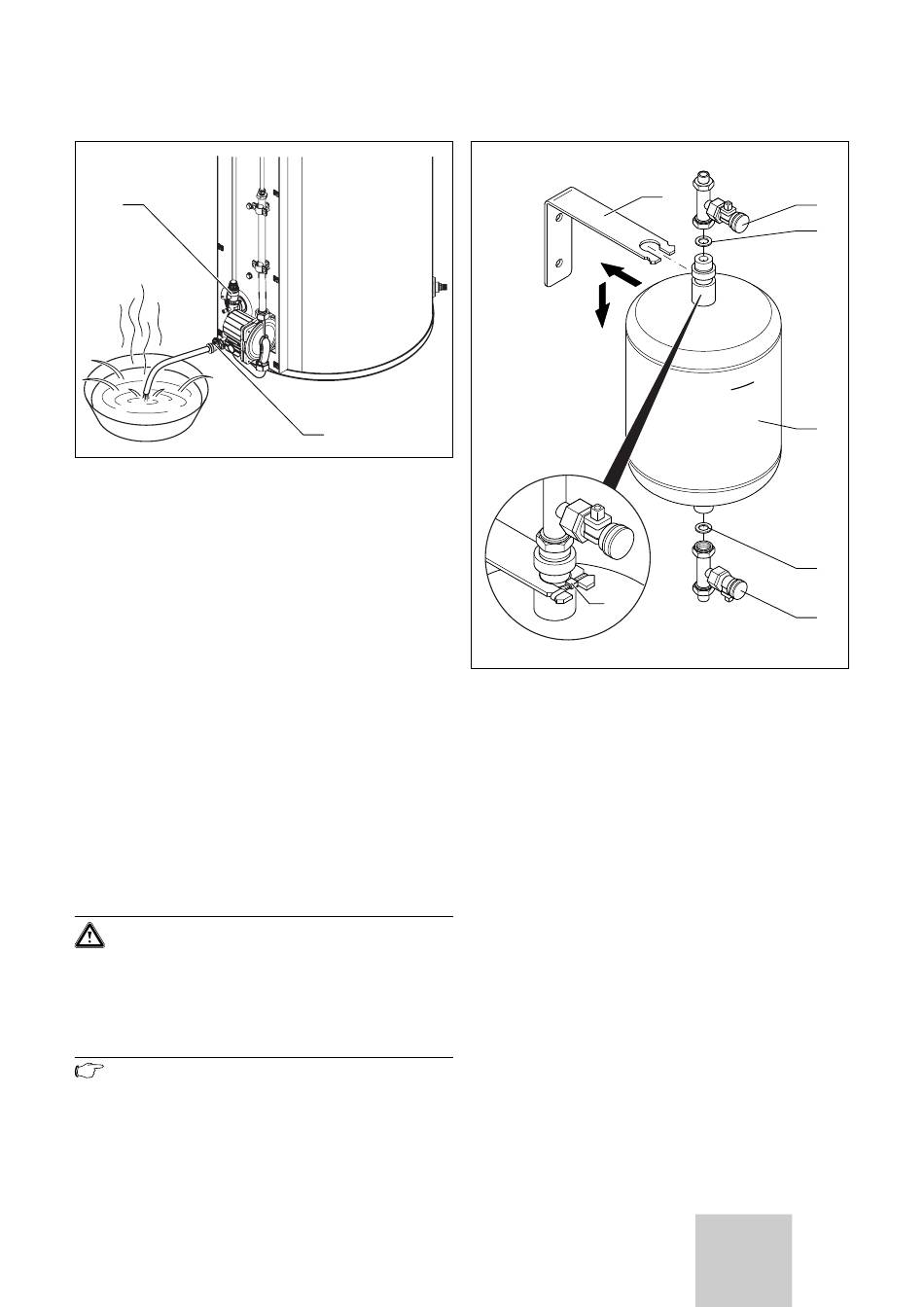

Fig. 4.3 Évacuation du fluide caloporteur
• Raccordez un flexible (d'env. 1,5 m de longueur) au
robinet (2) sur le raccord de remplissage inférieur.
• Placez l'autre extrémité du flexible dans une cuve de
rétention adaptée, d'une capacité minimale de 10 l.
• Ouvrez le robinet (2) du raccord de remplissage infé-
rieur.
• Laissez s'évacuer le fluide caloporteur dans la cuve de
rétention.
• Fermez le robinet (2) du raccord de remplissage infé-
rieur.
• Retirez le flexible du raccord de remplissage inférieur.
• Joignez à nouveau les deux vis entre le ballon solaire
et le tube solaire en cuivre 2 en 1.
• Remplacez la soupape de sécurité 3 bars (1) par la
soupape de sécurité 5 bars livrée avec ces accessoires.
4.4

Montage de la cuve retour solaire

• Déterminez une position appropriée de montage à pro-
ximité de la conduite solaire de refoulement et de
retour.
• Montez d'abord l'isolation thermique de la cuve ;
accessoire Vaillant, n° réf. 00 2000 7145. Montez
ensuite la cuve sur le mur.
Attention !
Risque d'endommagement de l'isolation ther-
mique en cas de surchauffe.
En mode de fonctionnement solaire, la cuve
peut atteindre une température de 130 °C.
Employez exclusivement du matériau isolant
convenant pour la tuyauterie solaire.
Remarque
Vous avez la possibilité après le montage de
l'appareil et des conduites de poser une isolati-
on thermique, par ex. en laine minérale.
Notice d'installation et d'entretien cuve retour solaire
2
Fig. 4.4 Montage de la cuve
• Fixez au mur le crochet mural (1) de la cuve au moyen
des vis et chevilles fournies.
• Vissez les deux raccords en T fournis à la livraison (2
et 6) sur la cuve (4). Utilisez les joints plats de la liv-
raison (3 et 5).
• Accrochez la cuve au crochet mural et stabilisez la
position de cette première avec le collier de fixation
(7) fourni.
5
Nous considérons avec ce chapitre que la mise en place
de l'installation solaire en fonction de la notice
d'installation auroSTEP est une opération entièrement
terminée.
1
7
Installation
Montage 4
Installation 5
2
3
4
5
6
