• Conecte un manómetro de tubo en U (solución mínima
de 0,1 mbares).
9

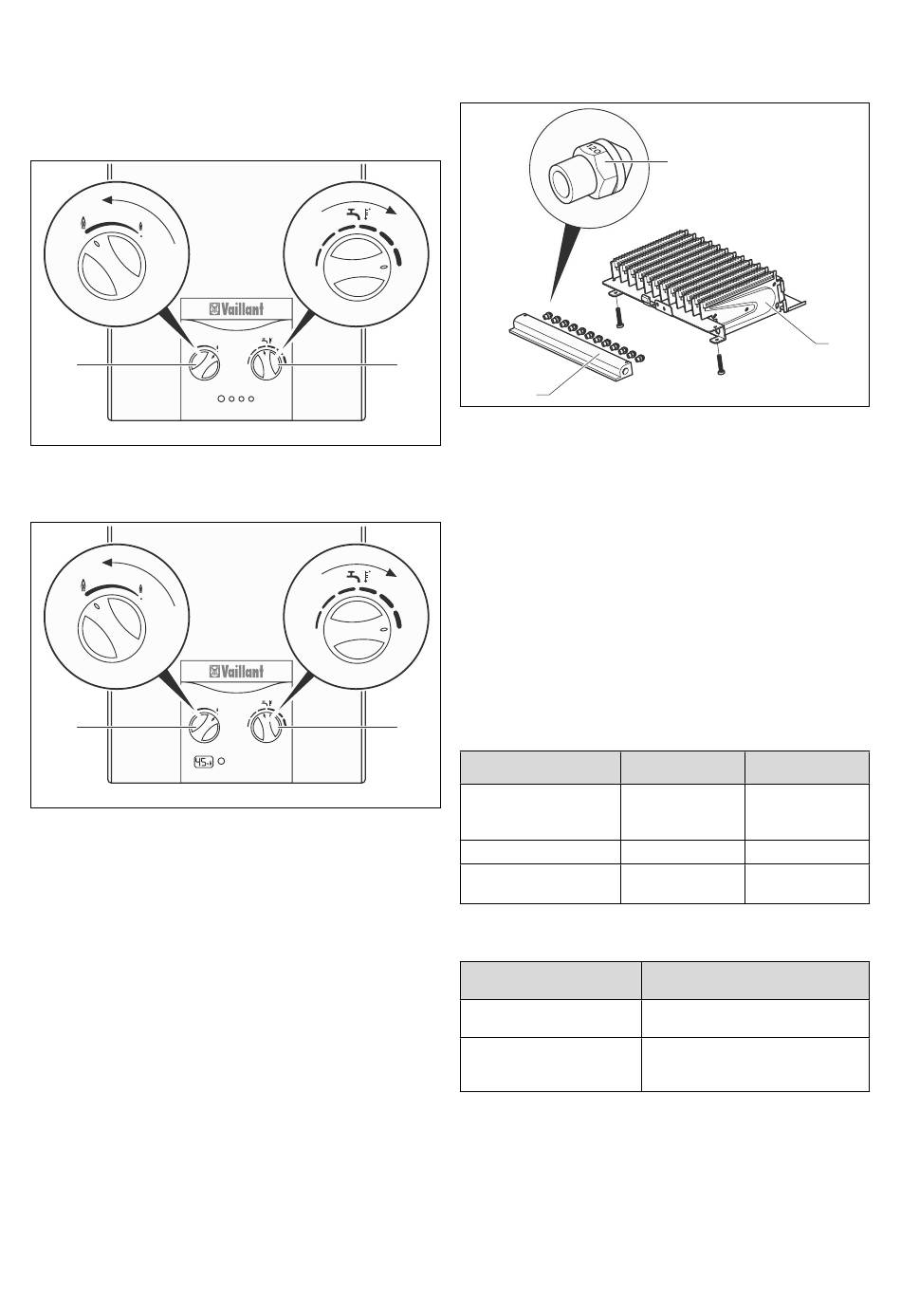

Fig. 6.12 Ajuste de la temperatura y la potencia máximas
(aparato LED)
9
Fig. 6.13 Ajuste de la temperatura y la potencia máximas
(aparato LCD)
• Ponga el aparato en marcha según las instrucciones
de uso ajuste el selector de temperatura (6) a la máxi-
ma temperatura girando la rueda hacia la derecha.
• Abra completamente el grifo de agua caliente. Durante
este procedimiento debe fluir el caudal nominal de
agua, véase apartado 10, Datos Técnicos .
• Consulte la presión necesaria del quemador en mbares
en la tab. 6,4 Presión del quemador.
• Compare la presión medida con el valor de la tabla.
Se permiten diferencias de ± un 10%..
• Apague el aparato.
• Retire el manómetro o columna de tubo en U.
• Vuelva a atornillar el tornillo de obturación de la tobe-
ra de medición de la presión del quemador.
• Compruebe la estanqueidad del tornillo de obturación.
Si las diferencias sobrepasan los límites indicados:
Instrucciones de instalación atmoMAG 921076_03
1
3
Fig. 6.14 Identificación de toberas
Leyenda
1
Tobera del quemador
2 Quemador
3 Distribuidor de tobera
• Compruebe si se encuentran instaladas las toberas
correctas, véase tab. 10.2 Valores del gas referidos al
tipo de gas ajustado. Compruebe la identificación de
las toberas montadas con los datos de la tabla en el
apartado 10, Datos Técnicos. Para ello, deberá desmon-
tar el quemador si es necesario, véase el apartado 7.2,
Limpieza del quemador.
• Puede ajustar la potencia del aparato como se mues-
tra en el apartado 6.3.
6.2
Tablas de ajuste del gas
1
Versión del aparato
para
Identificación en la placa
de características
Ajuste de fábrica
Identificación toberas del
quemador
Tabla 6.2 Ajuste del gas de fábrica
Familia de gas
Gas natural 2H
G 20
Gas licuado 3+
G 30
G 31
Tabla 6.3 Flujo de gas
Puesta en marcha 6
1
Gases naturales
Gases licuados
2H
3+
G 20 – 20 mbares
G 30/31 –
28-30/37 mbares
G 20
G 30
118
072
Flujo de gas con carga térmica
nominal en l/min
39
11,4
15
2
19
