Aparato de mando APEX 2003
Tipo 07-3711-.2../....
3.1.5 Montaje del módulo sensor
Reservado el derecho de modificaciones técnicas.
Para que el aparato de mando APEX pueda medir e indicar las presiones de servicio, se
debe montar un módulo sensor en la carcasa encapsulada de sobrepresión. El módulo
sensor sirve adicionalmente para manejar el módulo de control.
Procedimiento:
 Efectuar en el punto de montaje previsto para el módulo sensor el recorte
conforme al capítulo „Módulo sensor".
 Introducir el módulo sensor () en el recorte.
 Fijar el módulo sensor con 4 tuercas M4 () con arandela "Schnorr".
 Conectar a tierra el módulo sensor por medio del perno roscado () y el perno
roscado central ().

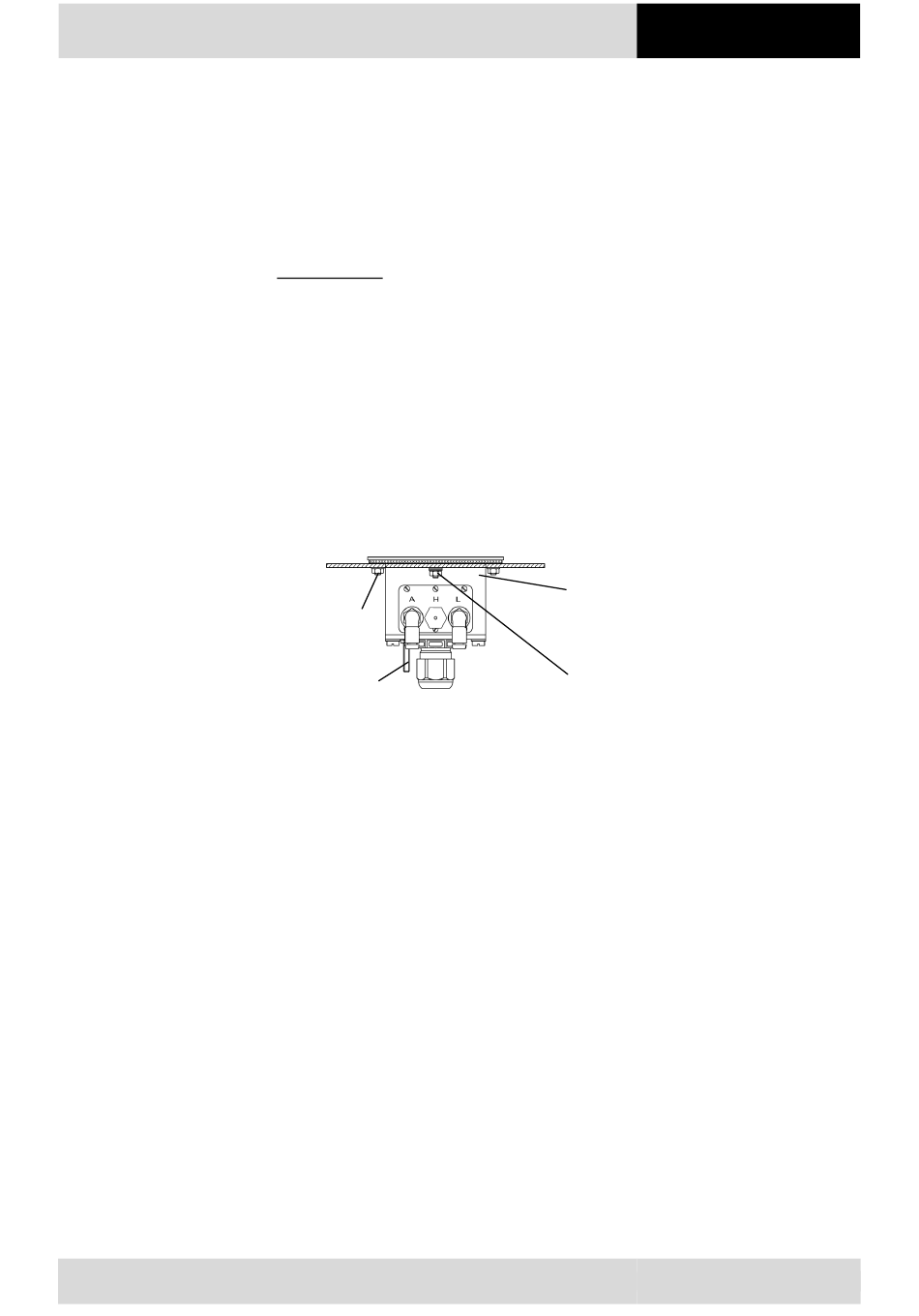

La siguiente figura sirve para representar el montaje:




Montaje
ES 25/96
