Aparato de mando APEX 2003
Tipo 07-3711-.2../....
3.5 Montaje del tapón de protección antilluvia
3.6 Montaje del tejadillo de protección antilluvia
Reservado el derecho de modificaciones técnicas.
Averías en el funcionamiento con el uso del tapón de protección antilluvia con
aparatos de mando APEX no autorizados.
El tapón de protección antilluvia debe montarse solamente con aparatos de mando
APEX con un diafragma de hasta 15 mm. En los aparatos de mando APEX con un
diafragma superior a 15 mm existe el riesgo de afecciones en el funcionamiento.
 Si el tamaño del diafragma fuera superior a 15 mm, debe preverse un tejadillo
de protección antilluvia para proteger las salidas del presostato, en lugar del
tapón.
El tapón de protección antilluvia evita el ensuciamiento del bloqueo de dispersión de
chispas. Se podrá montar según las instrucciones siguientes sobre la salida del
presostato del aparato de mando APEX:

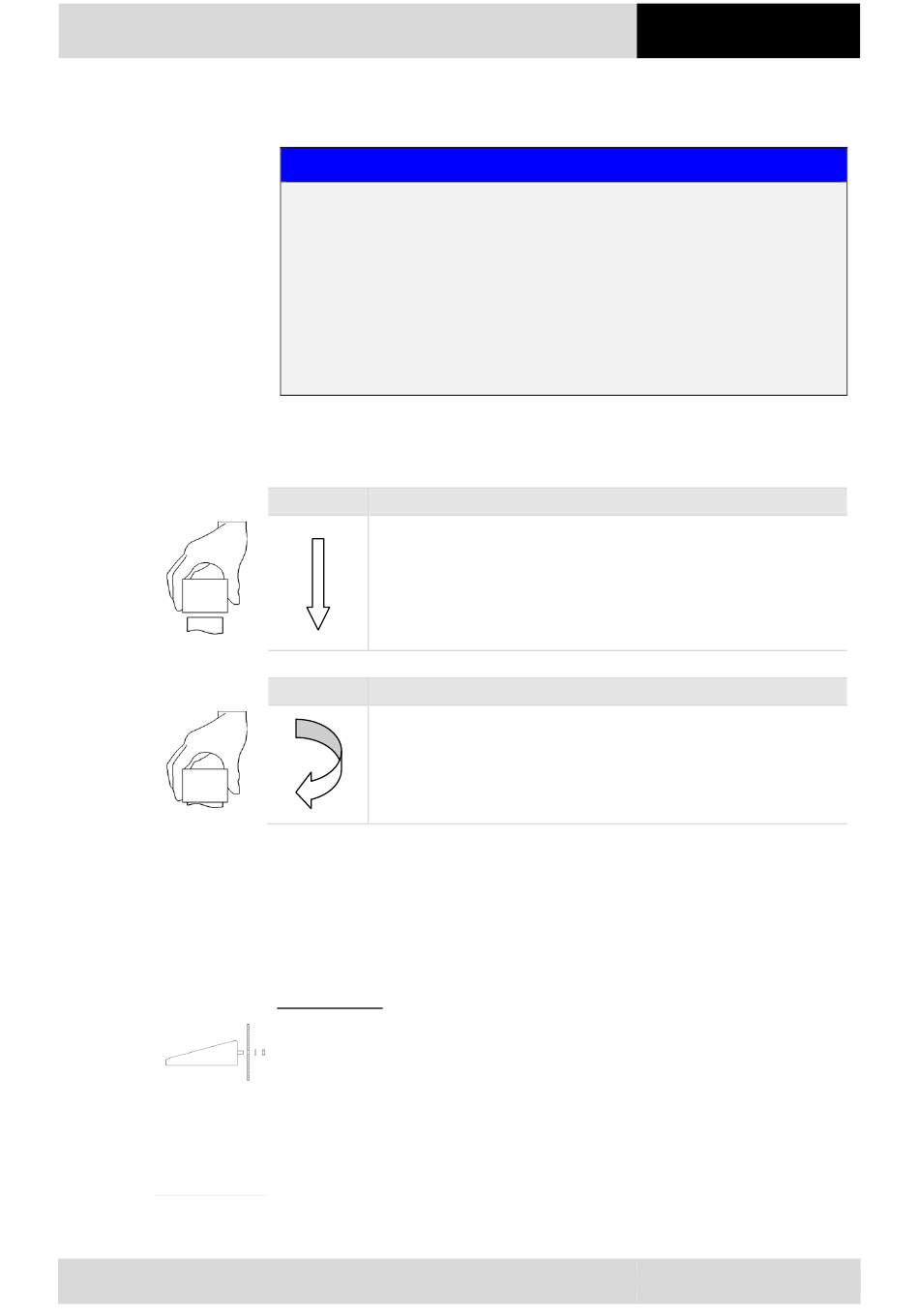

Paso 1:
 Colocar el tapón de protección antilluvia sobre la salida del
presostato.
Paso 2:
 Roscar el tapón de protección antilluvia en el presostato.
El tejadillo de protección antilluvia evita que entren gotas de lluvia encima de la salida
del presostato a la carcasa encapsulada de sobrepresión.
El tejadillo de protección antilluvia se puede montar encima del aparato de mando APEX
según las siguientes instrucciones.
Procedimiento:

Efectuar dos taladros con un Ø de 6,5 mm en la posición de montaje prevista de
la carcasa encapsulada de sobrepresión según el esquema de taladros (véase
el capítulo 12.3.4 „Tejadillo de protección antilluvia").

Colocar el tejadillo de protección antilluvia en los dos taladros mediante los
pernos de sujeción.

Atornillar los pernos mediante arandela M6 y tuerca M6 a la carcasa
encapsulada de sobrepresión.
A T E N C I Ó N
Montaje
ES 33/96
