Aparato de mando APEX 2003.00
3.2.1

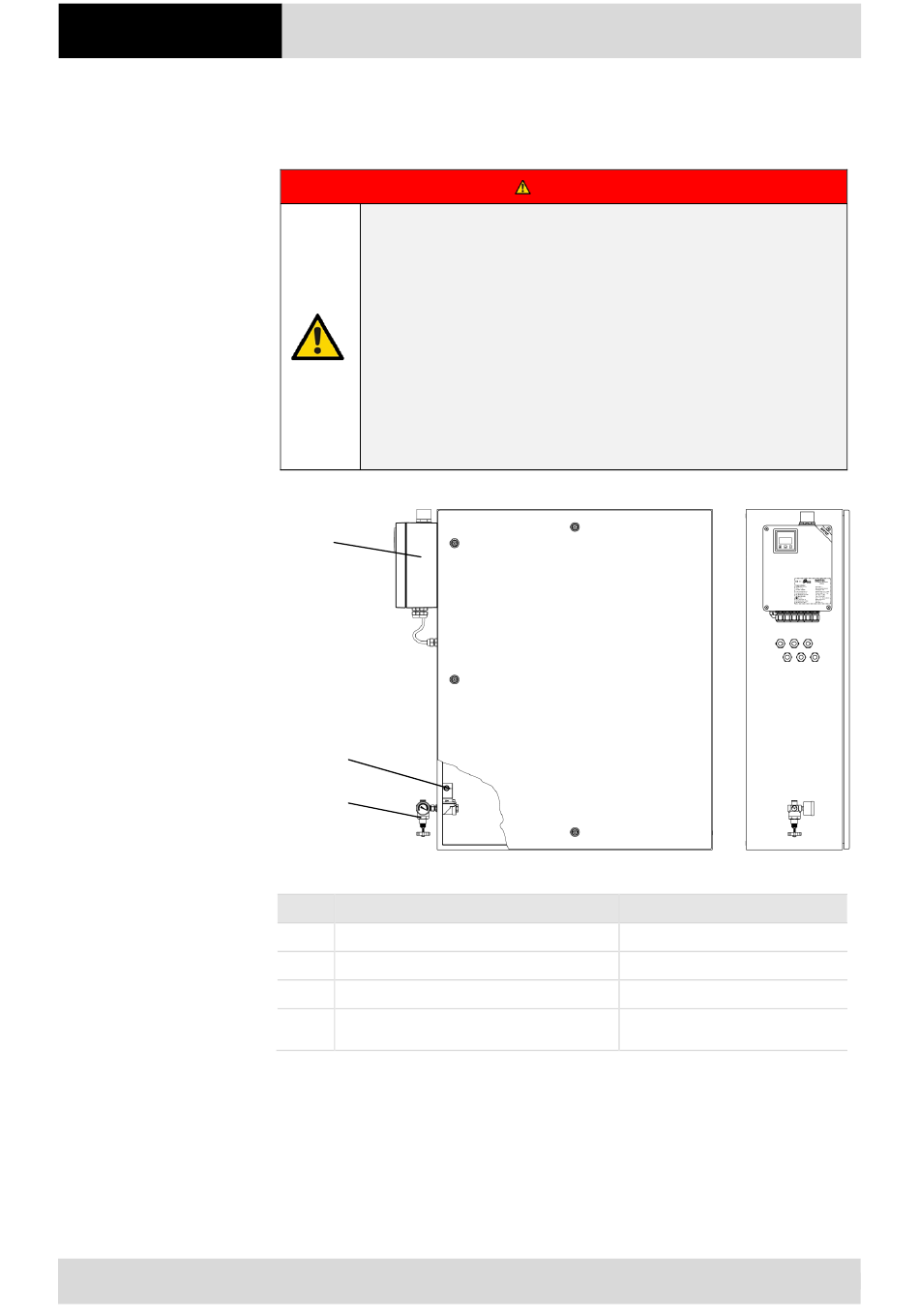

Disposición del aparato de mando
ES 26/96
Aparato de mando APEX 2003
Tipo 07-3711-.2../....
Muerte o graves lesiones físicas en caso de un montaje incorrecto
del suministro de gas de barrido y de la salida del presostato.
Con ello se efectuaría un barrido incompleto de la carcasa encapsulada
de sobrepresión. Se pueden formar burbujas de gas dentro de esta
carcasa y provocar una explosión al activarse los elementos instalados.
La válvula de gas de barrido y el presostato no se deben montar en
posición exactamente opuesta.
En caso de un montaje opuesto, conducir el caudal del gas de
barrido mediante codos u otros medios mecánicos, de modo que
se produzca un barrido completo.
Pos.:
Denominación
Carcasa encapsulada de sobrepresión
Aparato de mando APEX 2003.00
Válvula de gas de barrido
Reductor de presión
Se monta el aparato de mando APEX en un lado exterior de la carcasa encapsulada de
sobrepresión. El módulo sensor y el presostato están montados dentro del aparato de
mando APEX, y por ello no es necesario montarlos aparte.
P E L I G R O
Función
Material eléctrico Ex p
Control Ex p
Suministro de gas de barrido
Ajuste de la presión del gas de
barrido
