Aparato de mando APEX 2003
Tipo 07-3711-.2../....
4.2.3

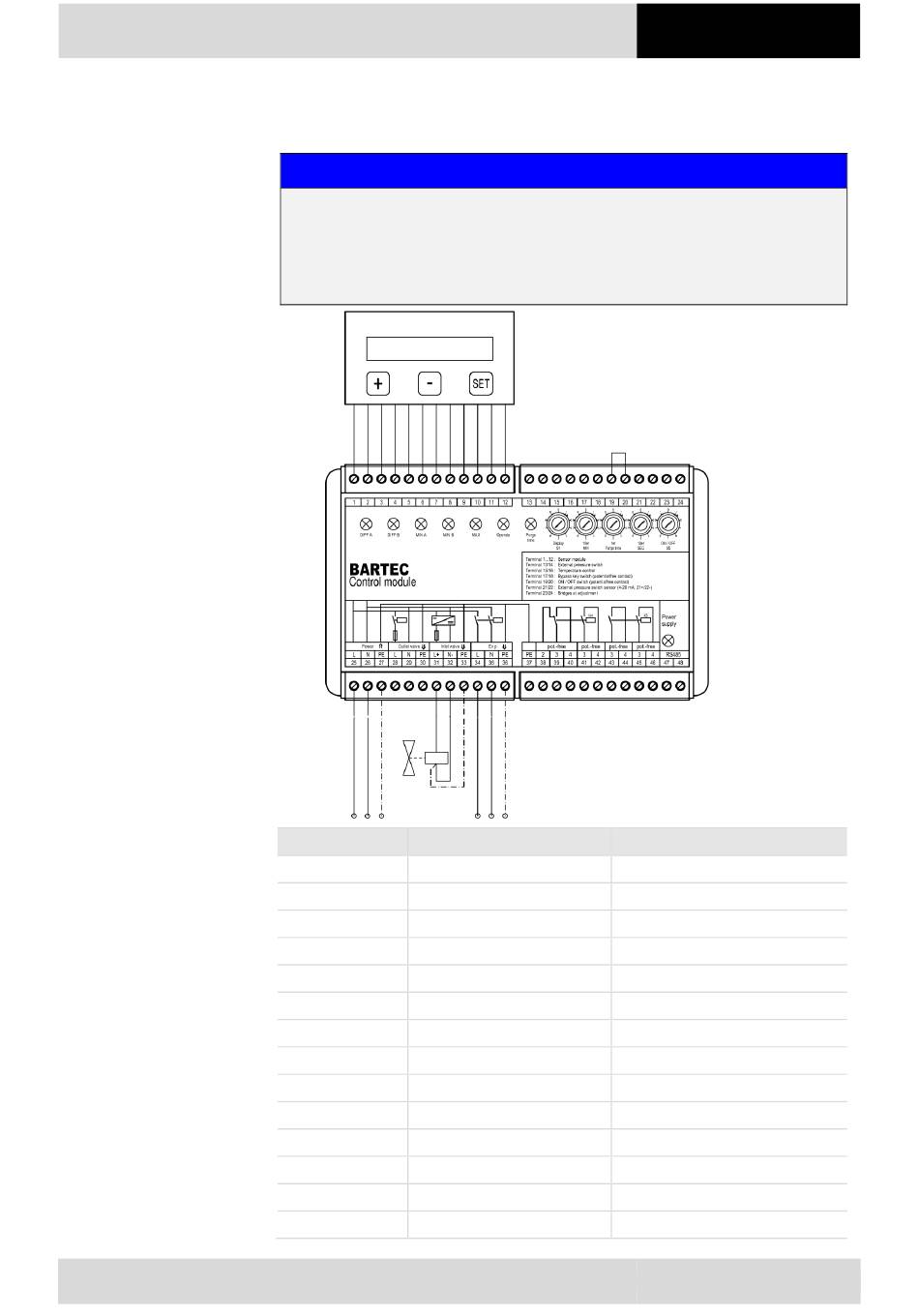

Conexiones eléctricas en el aparato de mando APEX 2003
Reservado el derecho de modificaciones técnicas.
Evitar daños en la junta.
Anulación del concepto de protección Ex.
Control visual (limpieza, asiento e integridad) de la junta al cerrar el aparato de
mando APEX.
Borne
Conexión
1-12
Módulo sensor
13-14
Sin función
15-16
Interruptor de temperatura
17-18
Interruptor con llave bypass
19-20
Activación ext.
21-22
Sin función
23-24
Puente de programación
25-26
Tensión de alimentación
28-29
Válvula de salida
31-32
Válvula de gas de barrido
34-35
Ex p
27, 30, 33, 36, 37 Conexión PE
38-46
Contactos sin potencial
47-48
Interfaz RS485
A T E N C I Ó N
Función
Accionamiento
Dependiendo de la variante
Refrigeración
Funcionamiento bypass
Activación salida Ex p
Dependiendo de la variante
Conjunto de seguridad
Suministro de tensión
Dependiendo del sistema
Alimentación de gas de barrido
Liberación
Tomatierra
Mensajes de alarma
Sólo para el Servicio Técnico
Conexiones
ES 37/96
