Archivo De Descripción De Equipos; Comandos De Control - Festo CPX-E-PB Manual De Instrucciones

Función

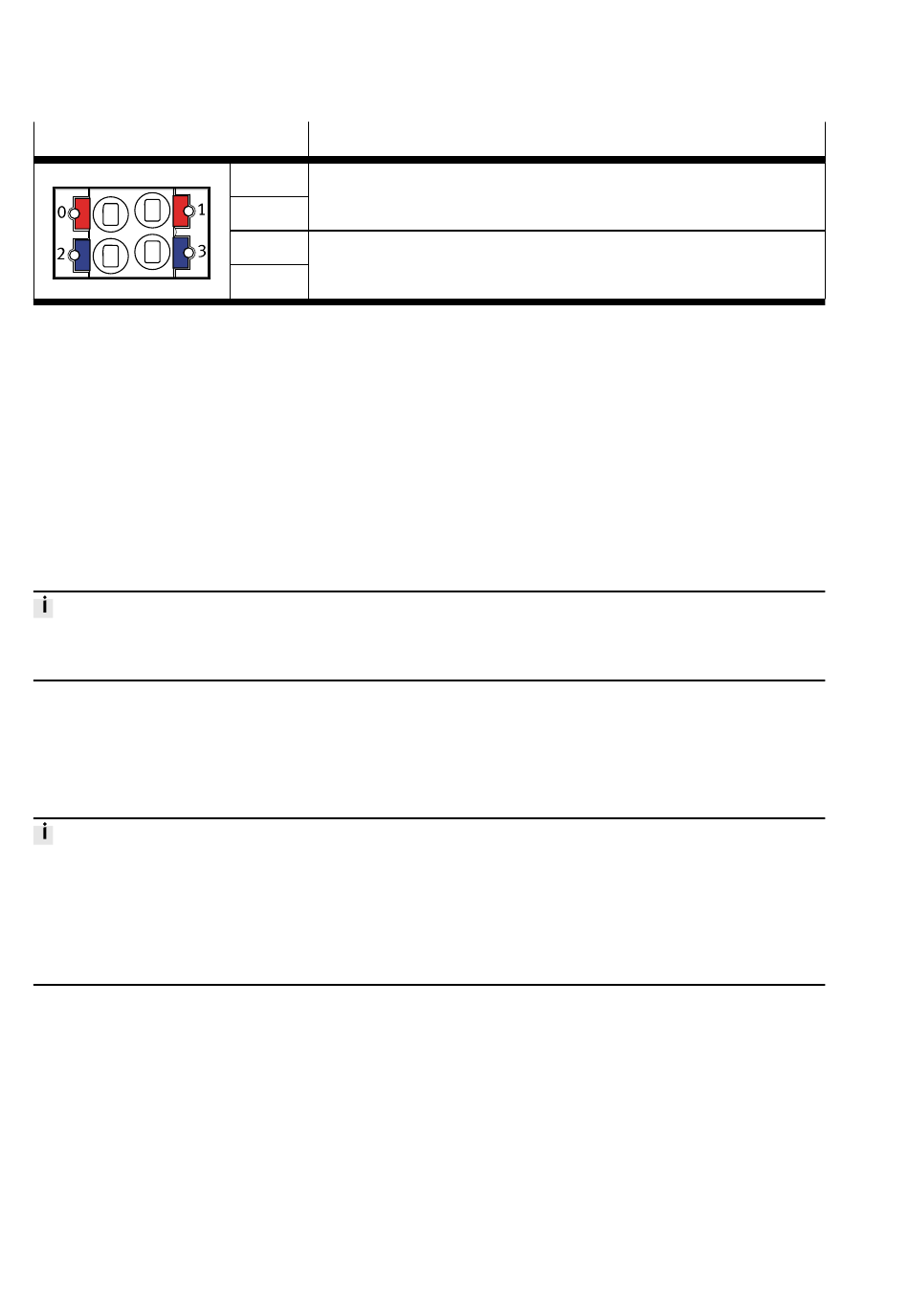

Conexión [XD]
1)
1) Las conexiones XD.0 y XD.1, así como la XD.2 y la XD.3 están conectadas entre sí en la regleta de bornes.
Tab. 8 Conexión [XD]
Interfaz de diagnosis [DIAG]
A través de la interfaz de diagnosis [DIAG] (mini USB) puede conectarse el módulo de bus con un PC en
el que se haya instalado el software necesario para la parametrización y la diagnosis.
2.1.5 Archivo de descripción de equipos
La planificación del proyecto del módulo de bus en el software de la unidad de control de nivel supe-
rior se realiza a través de un archivo de descripción de equipos (archivo GSD). Este archivo contiene
toda la información necesaria para la parametrización del sistema CPX-E mediante un software de con-
trol (por ejemplo, el Siemens STEP 7).
El archivo de descripción de equipos está disponible en el portal de soporte técnico de Festo
è www.festo.com/sp
2.1.6

Comandos de control

Los comandos de control FREEZE, SYNC y CLEAR_DATA son compatibles con el sistema CPX-E de
acuerdo con la especificación PROFIBUS IEC 61158. El acceso a estos comandos depende de la cone-
xión de red empleada.
Los comandos de control FREEZE o SYNC se restablecen automáticamente:
• Al conectar/desconectar el sistema CPX-E
• Al interrumpir la conexión de red
Solamente el comando de control FREEZE se restablece automáticamente:
• Al interrumpirse la conexión de red con el sistema CPX-E (con supervisión de respuesta activa)
FREEZE
Todas las entradas del sistema CPX-E quedan "congeladas" y el sistema CPX-E envía al maestro una
imagen constante de todas las entradas. Con cada nuevo comando FREEZE, la imagen de las entradas
se actualiza y se vuelve a enviar al maestro. El retorno al servicio normal tiene lugar mediante el co-
mando de control UNFREEZE.
SYNC
Se "congelan" todas las salidas del sistema CPX-E, por lo que, a partir de ahora, el sistema CPX-E deja
de reaccionar a los cambios de la imagen de salidas en el maestro. Con cada posterior comando SYNC,
se actualiza la imagen de salidas. Mediante el comando UNSYNC se regresa al servicio normal.
10
Señal
0 +24 V DC Alimentación eléctrica de funcionamiento U
1
2 0 V DC Alimentación eléctrica funcionamiento U
3
EL/SEN
EL/SEN
Festo — CPX-E-PB — 2020-01a
