Brother HL-1230 Manual Del Instalacion Rapida

1470QSG Spn_front
Black Pantone285

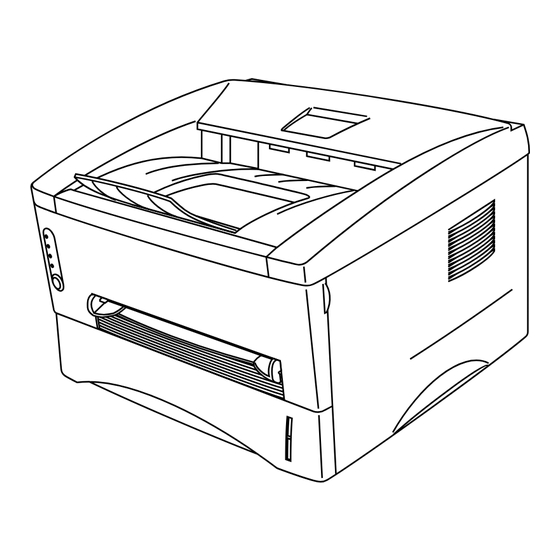

Impresora láser HL-1230/1440/1450/1470N
Manual de instalación rápida
Lea primero la "hoja de seguridad" para asegurarse de que utiliza la impresora con seguridad.
Lea este Manual de instalación rápida antes de configurar la impresora.
Antes de utilizar la impresora, debe configurar el hardware e instalar el controlador
Identifique el sistema operativo de su ordenador (Windows
4.0, Windows ® 2000 y Macintosh ® ).
No se suministra un cable de interfaz como estándar. Adquiera el cable de interfaz apropiado
para su sistema (Paralelo o USB o de red). La mayoría de los cables paralelo existentes
admiten comunicación bidireccional, pero algunos pueden tener asignaciones de patillas no
compatibles o pueden no ser compatibles con la norma IEEE 1284. La opción de interfaz
USB no está disponible en el modelo HL-1230.
Siga las instrucciones de este manual para el sistema operativo y la interfaz de los que
disponga.
Componentes en la Caja
Los componentes de la caja pueden variar dependiendo del país donde resida.
Asegúrese de guardar todos los materiales de embalaje y la caja externa. Deben guardarse para utilizarlos al transportar la impresora.
Algunas ilustraciones están basadas en las impresoras HL-1440/1450.
CD-ROM Documentación
(incluyendo el Manual del usuario)
Conjunto de la unidad de tambor
Cable de alimentación
(con cartucho de tóner incluido)
de CA
Contenido del CD-ROM
Encontrará una variedad de información en este CD-ROM.
Configuración inicial
Película explicativa para la configuración de la
máquina y la instalación del controlador de impresora.
Software de instalación
Instalación del controlador de impresora y utilidades.
Tutorial de mantenimiento
Película explicativa del mantenimiento de la
impresora.
®
Windows
Manual
Ver el Manual del usuario y el Manual del usuario de
red en formato PDF. (se incluye el visor)
Centro de soluciones de Brother
El Centro de soluciones de Brother
(http://solutions.brother.com) es su punto de
referencia para todas las necesidades de su
impresora.
Descargue los controladores más actualizados y
utilidades para sus impresoras, lea las preguntas más
comunes y obtenga consejos para la solución de
problemas o conozca soluciones de impresión
especiales.
®
Macintosh
©2001 Brother Industries, Ltd.
Windows y Windows NT son marcas registradas de Microsoft Corporation en Estados Unidos y demás países.
Macintosh e iMac son marcas registradas de Apple Computer, Inc.
Todas las demás marcas y nombres de productos son marcas comerciales o marcas registradas de sus respectivos propietarios.
Para Todos Los Usuarios
Comienzo Inserte el CD-ROM en su unidad de CD-ROM
Sólo para usuarios de Windows
® ®
95 / 98 / Me, Windows NT
Inserte el CD-ROM en su unidad
1
de CD-ROM.
La pantalla de apertura
aparecerá automáticamente.
Impresora
3 Haga clic en el icono de
Configuración inicial.
Paso 1 Instalación del conjunto de la unidad de tambor
Cubierta frontal
LJ5811001 Impreso en China
Abra la tapa frontal.
1
Paso 2 Carga de papel en el cassette de papel
1 Saque el cassette de papel
completamente fuera de la
impresora.
Paso 3 Impresión de una página de prueba
I O
Asegúrese de que el interruptor de
1
alimentación de la impresora esté
desconectado.
NO conecte el cable de interfaz.
® Sólo para usuarios de Macintosh
Seleccione el modelo de la impresora.
2 1
Seleccione el idioma que desee.
4 Puede ver las instrucciones de 4
configuración inicial.
Pieza protectora
Desembale el conjunto de la Sacúdalo con suavidad de uno a otro lado
2 3
unidad de tambor. unas 5 o 6 veces para distribuir el tóner
Quite el protector. uniformemente.
Palanca de liberación de la
guía del papel
cassette de papel
2 Mientras presiona la palanca de liberación de la guía
del papel, deslice los ajustadores hasta el tamaño del
papel. Compruebe que encajan correctamente en las
ranuras.
Conecte el cable de alimentación de
2
CA a la impresora y enchúfelo a una
toma de CA.
®
Inserte el CD-ROM en Haga doble clic en el icono Seleccione el modelo de la impresora.
2 3
su unidad de CD-ROM. de Start Here!. Seleccione el idioma que desee.
Haga clic en el icono de Puede ver las instrucciones de
5
Configuración inicial. configuración inicial.
Instale el nuevo conjunto de la unidad de
4
tambor en la impresora.
hasta aquí
3 Cargue papel en el cassette de papel. Compruebe 4
que el papel está en posición horizontal en la
bandeja de cassette y por debajo de la marca
indicadora de capacidad máxima.
Saque la extensión de
la bandeja de salida.
Drum
Ready
Paper
I O Alarm
Toner
Data
Encienda la Después de que la impresora Pulse el botón del panel de control. La
3 4 5
impresora. se haya calentado, el testigo impresora imprimirá una página de prueba.
Ready deja de parpadear y Compruebe que la página de prueba está
permanece fijo. impresa correctamente.
Siga en el reverso de esta hoja.
Cierre la tapa frontal.
5
Vuelva a instalar el cassette de
papel en la impresora.
Drum
Ready
Paper
Alarm
Toner
Data
