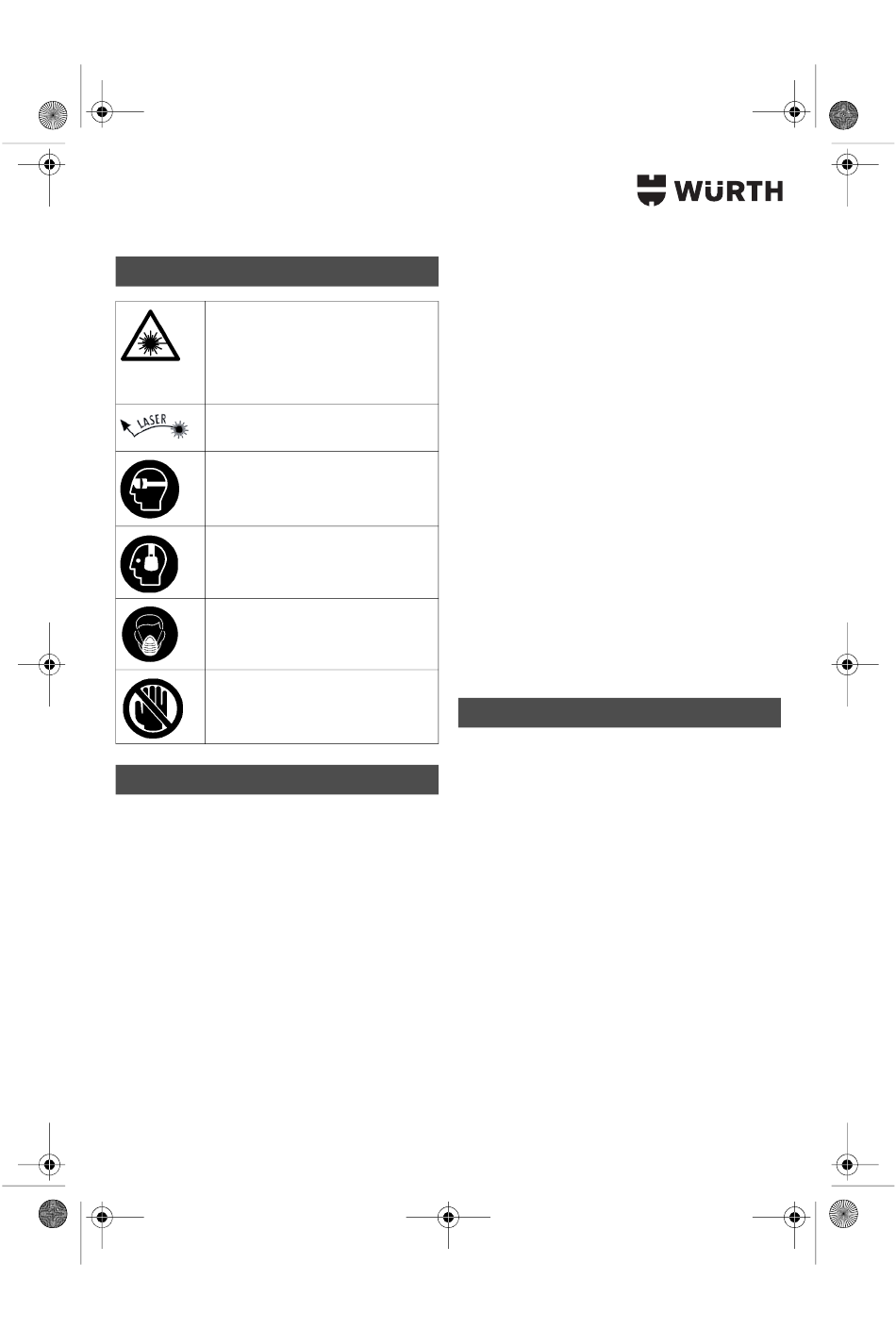

Tunnusmerkit
Älä koskaan suuntaa lasersädettä
ihmisiin tai eläimiin, älä myöskään itse
katso lasersäteeseen. Tämä sähkötyö-
kalu tuottaa laserluokan 3 lasersädet-
tä EN 60825-1 mukaan. Täten voit
tahattomasti sokaista ihmisiä.
Laserin ulostuloaukko
Käytä suojalaseja.
Käytä kuulonsuojaimia. Melu saattaa
aiheuttaa kuulon menetystä.
Käytä pölynsuojanaamaria.
Vaaravyöhyke! Pidä, mikäli mahdol-
lista, kädet, sormet ja käsivarret loi-
tolla tältä alueelta.

Laitteen osat

1 Sahauspää
2 Kuljetusvarmentimen vipu
3 Reikä
4 Kahvan lukituksen vipu
5 Kahva
6 Pöydän lukituksen vipu
7 Sahanterän lukitus
8 Ruuvi
9 Kääntyvän pään lukitus
10 Ruuvi mahdollisten poikkeamien asetusta varten
11 Ruuvi kääntyvän pään 45° kulma-asetusta varten
12 Listan kiinnitysruuvi
13 Sahaussyvyyden rajoitinruuvi.
14 Kotelo
15 Kotelon ruuvit
16 Kiila
17 Ylävasteen säätöruuvi
18 Laserohjauksen käynnistyskytkin
19 Katkaisusahausten vapautuskytkin
20 Käynnistyskytkin
21 Lukitusnuppi yläpöytätöitä varten
22 Sulake
23 Millimetriasteikko
24 Kulmanäyttö
25 Levyn lukitus
26 Nuppi
27 Levyn lukituksen säätöruuvit
28 Pään kulma-asetuksen vipu
29 Pituusohjain
30 Alasuojus
31 Lukitsimet
32 Alumiinikiskolukituksen lukkoruuvi
33 Mutterit
34 Pöydän korkeussäätö
35 Pidätin- siirtolaite
36 Koneiston kotelon ruuvit
37 Tulppa
38 Paristokotelon ruuvit
39 Jalusta

Tekniset tiedot

Katkaisu- ja pöytäpyörösaha
Tuotenumero
Ottoteho
Joutokäyntinopeus
Lasertyyppi
Laserluokka
Sahanterän mitta
–– Ulkohalkaisija
–– Sisähalkaisija
Suurin mahdollinen sahausteho
–– Sahaus 0°x 0°
–– 36 mm:n lisäosalla
–– Sahaus 0°x 45°
–– Sahaus 45°x 0°
–– Sahaus 45°x 45°
–– Sahaus yläpöydässä
Paino
Suojausluokka
KTS 300-L
0702 176 X
1500 W
-1
3700 min
650 nm
< 5 mW
3R
300 mm
30 mm
160 x 95 mm
200 x 45 mm
160 x 64 mm
110 x 95 mm
75 x 64 mm
maks. 55 mm
20 kg
II
