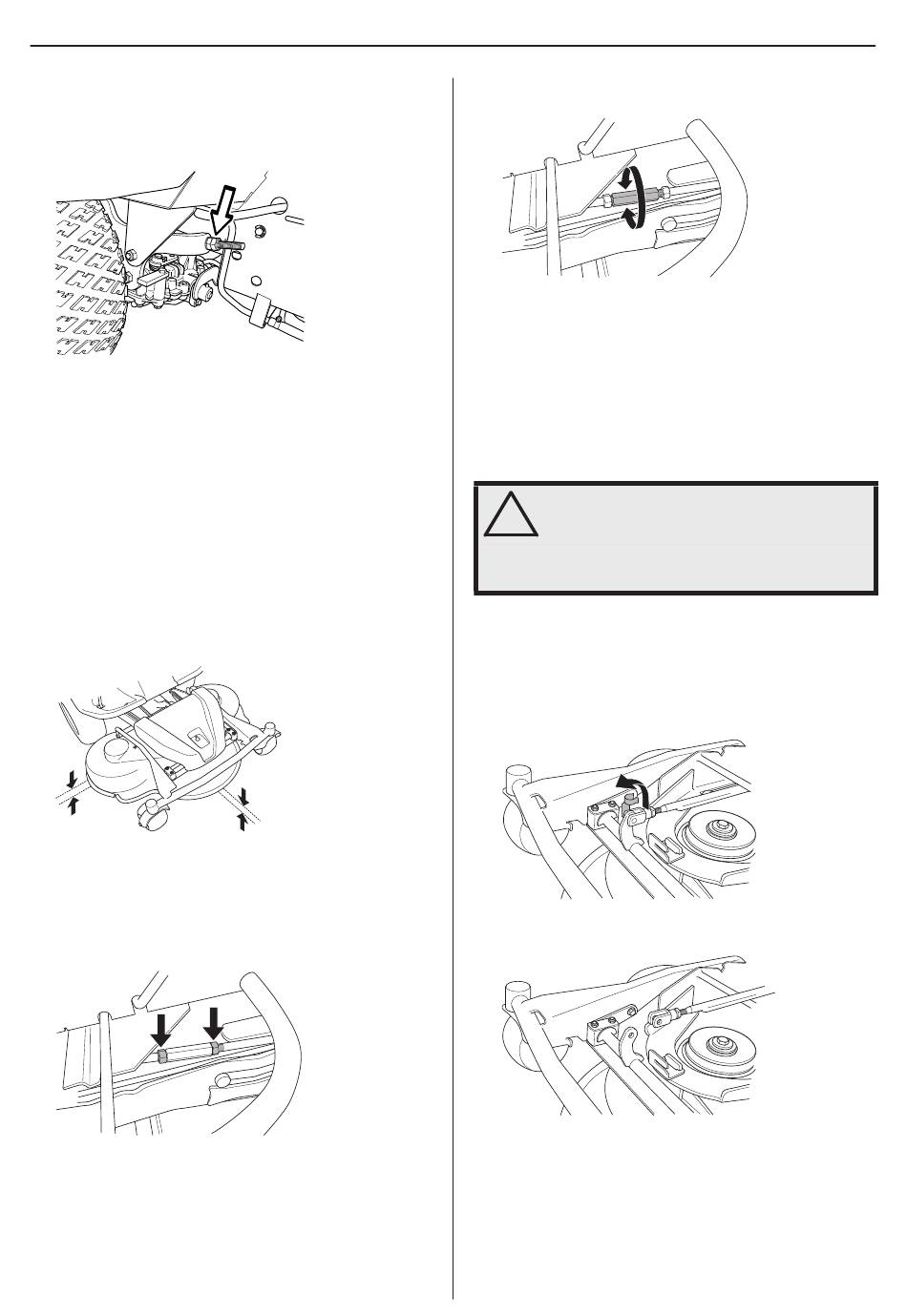

5 Ajuste la presión sobre el suelo de la unidad de corte,
enroscando o desenroscando los tornillos de ajuste
situados detrás de las ruedas delanteras, en ambos
lados. La presión sobre el suelo deberá ser de 12 a 15 kg
(26,5-33 lb).
Control del paralelismo del equipo
de corte
Controle el paralelismo del equipo de corte, como sigue:
1 Controle que la presión de aire de los neumáticos sea de
60 kPa / 0,6 bar / 9 PSI.
2 Ponga el cortacésped sobre una superficie plana.
3 Ponga la palanca de elevación en la posición de corte.
4 Mida la distancia entre el suelo y el borde del equipo de
corte, en las partes delantera y trasera de la cubierta. El
equipo de corte debe tener una ligera inclinación, con el
borde trasero entre 2 y 4 mm (1/8") más alto que el
delantero.
Ajuste del paralelismo del equipo de
corte
1 Desmonte la cubierta delantera y la cubierta derecha.
2 Desmonte las tuercas del tirante paralelo.
3 Desenrosque (prolongue) el tirante para elevar el canto
posterior de la cubierta.
MANTENIMIENTO
4 Apriete las tuercas después del ajuste.
5 Una vez realizado el ajuste, compruebe de nuevo el
6 Monte la cubierta delantera y la cubierta derecha.
Cambio de correas del equipo de
corte
En estas unidades de corte con cuchillas a prueba de
colisiones, las cuchillas son accionadas por una correa
trapezoidal. Para cambiar la correa trapezoidal, proceda de la
siguiente manera:
1 Desmonte el equipo de corte.
2 Desbloquee el perno del tirante de la dirección.
Quite el perno de manera que el tirante de la dirección quede
suelto por un extremo.
Enrosque (acorte) el tirante para bajar el canto posterior
de la cubierta.
paralelismo de la unidad de corte.
¡ATENCIÓN! Proteja las manos con guantes
!
para el trabajo con las cuchillas.
Hay riesgo de apriete al trabajar con la
correa.
