Manuales relacionados para CAME GPT40AGS
Resumen de contenidos para CAME GPT40AGS

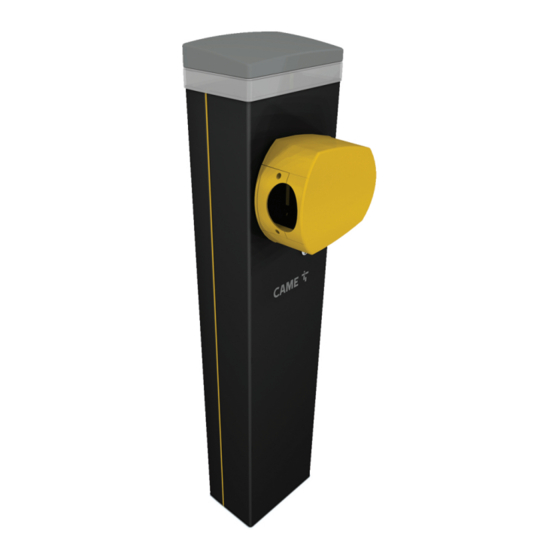

- Página 1 Barreras viales automáticas FA01440-ES GARD PT Brushless GPT40AGS GPT40RGS GPT40AGL Español MANUAL DE INSTALACIÓN...
-
Página 2: Desbloqueo Manual Del Dispositivo
DESBLOQUEO MANUAL DEL DISPOSITIVO La operación de desbloqueo puede representar un peligro para el usuario, en caso de que las condiciones óptimas de fijación e integridad del mástil se hayan visto comprometidas por un accidente o por errores de montaje. En estos casos, los muelles en tensión ya no garantizan el equilibrado del mástil que en fase de desbloqueo podría girar bruscamente. - Página 3 ADVERTENCIAS GENERALES PARA EL INSTALADOR Instrucciones de seguridad importantes. Es necesario seguir íntegramente las instrucciones, ya que una instalación incorrecta puede provocar lesiones graves. Antes de continuar, leer también las advertencias generales para el usuario. El producto debe destinarse exclusivamente al uso para el cual ha sido expresamente diseñado y cualquier uso diferente se debe considerar peligroso.
-
Página 4: Puntos De Peligro Potencial Para Las Personas
CAME S.p.A. implementa en sus establecimientos un Sistema de Gestión Medioambiental certificado y conforme a la norma UNI EN ISO 14001, garantizando así el respeto y la protección del medio ambiente. CAME considera que la protección del medio ambiente es una de las bases fundamentales del desarrollo de sus estrategias operativas y de mercado;... -
Página 5: Datos E Información Sobre El Producto
Las medidas, salvo que se indique lo contrario, están indicadas en milímetros. Descripción 803BB-0070 GPT40AGS - Barrera automática con motorreductor reversible y motor Brushless; armario de aluminio pintado. 803BB-0140 GPT40RGS - Barrera automática alimentada a 120 V CA con motorreductor reversible y motor brushless; armario de aluminio pintado. -
Página 6: Descripción De Las Partes
Descripción de las partes Barrera Placa de fijación del mástil Armario Pestaña de fijación Tapa de inspección Cobertura anticorte Placa de fijación Tornillos de sujeción cobertura protectora Grapa de fijación Cuadro de mando Cobertura de filtro Cobertura de transformador Tope mecánico para la regulación del mástil Cerradura para el desbloqueo Motorreductor con Encoder Fusible de línea... -
Página 7: Tarjeta Electrónica
Tarjeta electrónica 1 -Teclas para la programación 16 -Bornero para contacto NC para desbloqueo motorreductor 17 -Bornero asociado al conector RSE_2 para conexión CRP o CAME KEY 2 -Pantalla 18 -Bornero asociado al conector RSE_1 para conexión combinado o doble... -
Página 8: Tipos De Cables Y Espesores Mínimos
Medidas 206.5 3800 max Tipos de cables y espesores mínimos Longitud del cable (m) hasta 20 de 20 a 30 Alimentación 230 V CA 3G x 1,5 mm2 3G x 2,5 mm2 Luz intermitente 24 V CA/CC 2 x 1 mm2 2 x 1 mm2 Fotocélulas TX 2 x 0,5 mm2... -
Página 9: Instalación
INSTALACIÓN Las siguientes ilustraciones son solo ejemplos, ya que el espacio para fijar la automatización y los accesorios cambia dependiendo de la zona donde se efectúa la instalación. El instalador debe escoger la solución más adecuada según las exigencias. En caso de movimiento manual, prever una persona por cada 20 kg que se deben levantar; en caso de movimiento no manual, utilizar medios adecuados para el izaje adecuados para poder actuar con toda seguridad. -
Página 10: Preparación De La Barrera
Llenar de tierra el hoyo alrededor del bloque de cemento. Quitar las tuercas de los tornillos. Introducir los cables eléctricos en los tubos hasta que salgan unos 1500 mm. Preparación de la barrera Con la tapa abierta, la automatización no funciona. ❸... -
Página 11: Cambio De La Dirección De Apertura Del Mástil
Cambio de la dirección de apertura del mástil La barrera está predispuesta para instalarla a la izquierda. Verificar que el brazo de la palanca esté en posición vertical. Quitar el seguro mecánico. Fijar el seguro mecánico a la derecha del brazo de la palanca. Cambiar el parámetro en la función [Dirección apertura]. -
Página 12: Composición Del Mástil
Introducir el mástil en la pestaña de fijación. Apretar con fuerza los tornillos. Cortar los perfiles cubre-ranura a la misma medida que la ranura del mástil menos 10 milímetros. Introducir los perfiles cubre-ranura en las canaladuras a ambos lados del mástil. Poner la tapa terminal de caucho en el alojamiento previsto. -
Página 13: Determinación De Los Puntos De Final De Carrera Con Finales De Carrera Mecánicos
Determinación de los puntos de final de carrera con finales de carrera mecánicos Verificar que el mástil esté paralelo a la superficie vial cuando está en posición de cierre y a 89° aprox. cuando está en posición de apertura. Corregir la posición horizontal del mástil Desbloquear el motorreductor. - Página 14 Corregir la posición vertical del mástil Desbloquear el motorreductor. Abrir la tapa de inspección. Girar el tope mecánico hasta obtener la posición deseada del mástil. Fijar el tope mecánico por medio de la contratuerca. Bloquear el motorreductor ❶ ❷...
-
Página 15: Alimentación
CONEXIONES ELÉCTRICAS Pasaje de cables eléctricos Los cables eléctricos no deben entrar en contacto con partes que puedan calentarse durante el funcionamiento (por ejemplo, el motor y el transformador). Asegurarse de que los elementos mecánicos en movimiento estén a una distancia adecuada del cableado realizado. Los cables deben pasar a través de la ferrita suministrada. -
Página 16: Dispositivos De Mando
Capacidad máxima de los contactos Dispositivo Salida Alimentación (V) Potencia (W) Accesorios 10 - 11 24 CA Lámpara adicional 10 - E1 24 CA Luz intermitente 10 - E1 24 CA Luz indicadora de estado de la 10 - 5 24 CA automatización Tira de luces LED RGB... -
Página 17: Luz Intermitente Suplementaria
Dispositivos indicadores Lámpara adicional Aumenta la iluminación en la zona de maniobra. Luz intermitente suplementaria Parpadea durante las fases de apertura y de cierre de la automatización. Luz indicadora de estado de la automatización Indica el estado de la automatización. Tira de luces LED RGB y/o corona RGB Los LED rojos parpadeando indican que la automatización está... - Página 18 Fotocélulas DIR / DELTA-S Fotocélulas DIR / DELTA-S Conexión estándar Conexión con prueba de seguridad Se pueden conectar varios pares de fotocélulas. Se pueden conectar varios pares de fotocélulas. Véase función [F5] prueba de dispositivos de seguridad. S1GND FA FC S1GND FA FC 11 E1 E6 TS 1...
-
Página 19: Programación
PROGRAMACIÓN Función de las teclas de programación Tecla ESC La tecla ESC permite realizar las operaciones descritas a continuación. Salir del menú Cancelar las modificaciones Regresar a la página anterior Detener la automatización Teclas < > Las teclas < > permiten realizar las operaciones descritas a continuación. Navegar por los elementos del menú... - Página 20 Entrada CY Asocia una función a la entrada CY. Entrada CY OFF (por defecto) C1 = Reapertura durante el cierre (Fotocélulas) C4 = Espera por obstáculo (Fotocélulas) C5 = Cierre inmediato a final de carrera en apertura C7 = Reapertura durante el cierre (Bordes sensibles) C9 = Cierre inmediato a final de carrera en apertura con espera por obstáculo durante el cierre C10 = Cierre inmediato durante la apertura con espera por obstáculo durante el cierre...
- Página 21 Luz indicadora abre Indica el estado de la barrera. Luz indicadora abre 0 = Luz indicadora encendida (por defecto) - La luz indicadora permanece encendida cuando el mástil está en movimiento o abierto. 1 = Luz indicadora intermitente - La luz indicadora parpadea cada medio segundo cuando el mástil se está...
- Página 22 Velocidad de cierre Configura la velocidad de cierre (porcentaje de la velocidad máxima). Los valores porcentuales se adaptan automáticamente al valor introducido en la función [Longitud mástil]. Velocidad de cierre de 60% a 100% (por defecto 50% ) Sensibilidad en carrera Regulación de la sensibilidad de detección de los obstáculos durante la carrera.
- Página 23 La operación se puede realizar mediante un emisor u otro dispositivo de mando. Las tarjetas que controlan los dispositivos de mando (AF - R700 - R800) se deben introducir en los conectores. Del portal docs.came.com descargar el formulario de la LISTA DE USUARIOS REGISTRADOS, ingresando L20180423. Nuevo Usuario...
- Página 24 Eliminar usuario Elimina uno de los usuarios registrados. Eliminar usuario OFF (por defecto) Nº: 1 > 250 Usar las flechas para escoger el número asociado al usuario que se desea eliminar. Como alternativa, es posible accionar el dispositivo de mando asociado al usuario al cual se desea eliminar.
-
Página 25: Exportar / Importar Datos
Conteo maniobras Permite visualizar el número de maniobras efectuadas por la automatización (1 = 1000 maniobras). Conteo maniobras Versión FW Muestra el número de la versión firmware y GUI instaladas. Versión FW Actualiza FW desde USB Actualiza la versión firmware del dispositivo. La función se visualiza solo cuando se introduce un pendrive en el puerto USB. -
Página 26: Operaciones Finales
OPERACIONES FINALES ❶ ❹ ❸ ❷... -
Página 27: Funcionamiento Combinado
FUNCIONAMIENTO COMBINADO Mando único de dos automatizaciones conectadas. Conexiones eléctricas Conectar las dos tarjetas electrónicas con un cable tipo UTP CAT 5. Introducir una tarjeta RSE en ambas tarjetas electrónicas, utilizando el conector RSE_1. Proceder con la conexión eléctrica de los dispositivos y de los accesorios. Para las conexiones eléctricas de los dispositivos y accesorios, ver el capítulo CONEXIONES ELÉCTRICAS. -
Página 28: Funcionamiento De Doble Barrera
FUNCIONAMIENTO DE DOBLE BARRERA Apertura de la primera barrera, paso del vehículo, cierre de la primera barrera, apertura de la segunda barrera, paso del vehículo y cierre de la segunda barrera. Conexiones eléctricas Conectar las dos tarjetas electrónicas con un cable tipo UTP CAT 5. Introducir una tarjeta RSE en ambas tarjetas electrónicas, utilizando el conector RSE_1. - Página 29 Mando SOLO ABRE (2-3) en la barrera B Mando ABRE-CIERRA (2-7) en la barrera A o B para apertura de emergencia...
- Página 30 MCBF Modelos GPT40 Mástil std L=3,05 m 4.000.000 Mástil L = 4,05 m -0 % Mástil L = 3,05 m con articulación -0 % Mástil L = 4,05 m con articulación -0 % La barrera GARD PT está diseñada para efectuar hasta 4 millones de ciclos. Gracias a un motor brushless de altísima eficiencia, ofrece un elevado grado de fiabilidad y requiere poco mantenimiento.
-
Página 31: Mensajes De Error
MENSAJES DE ERROR Error de ajuste Error de rotura Encoder Error de prueba de servicios fallida Error de tiempo de trabajo Error de tapa de desbloqueo abierta Obstáculo detectado durante el cierre Obstáculo detectado durante la apertura Superado el número máximo de obstáculos detectados consecutivamente Error de comunicación serie Error emisor no compatible Error de tapa abierta del motor ESCLAVA... - Página 32 CAME S.p.A. Via Martiri della Libertà, 15 31030 Dosson di Casier Treviso - Italy Tel. (+39) 0422 4940 Fax (+39) 0422 4941...
