1. Punto de inyección
2. Bucles
3. Salida de bomba de distribuidor de productos químicos
4. Tubería PVC

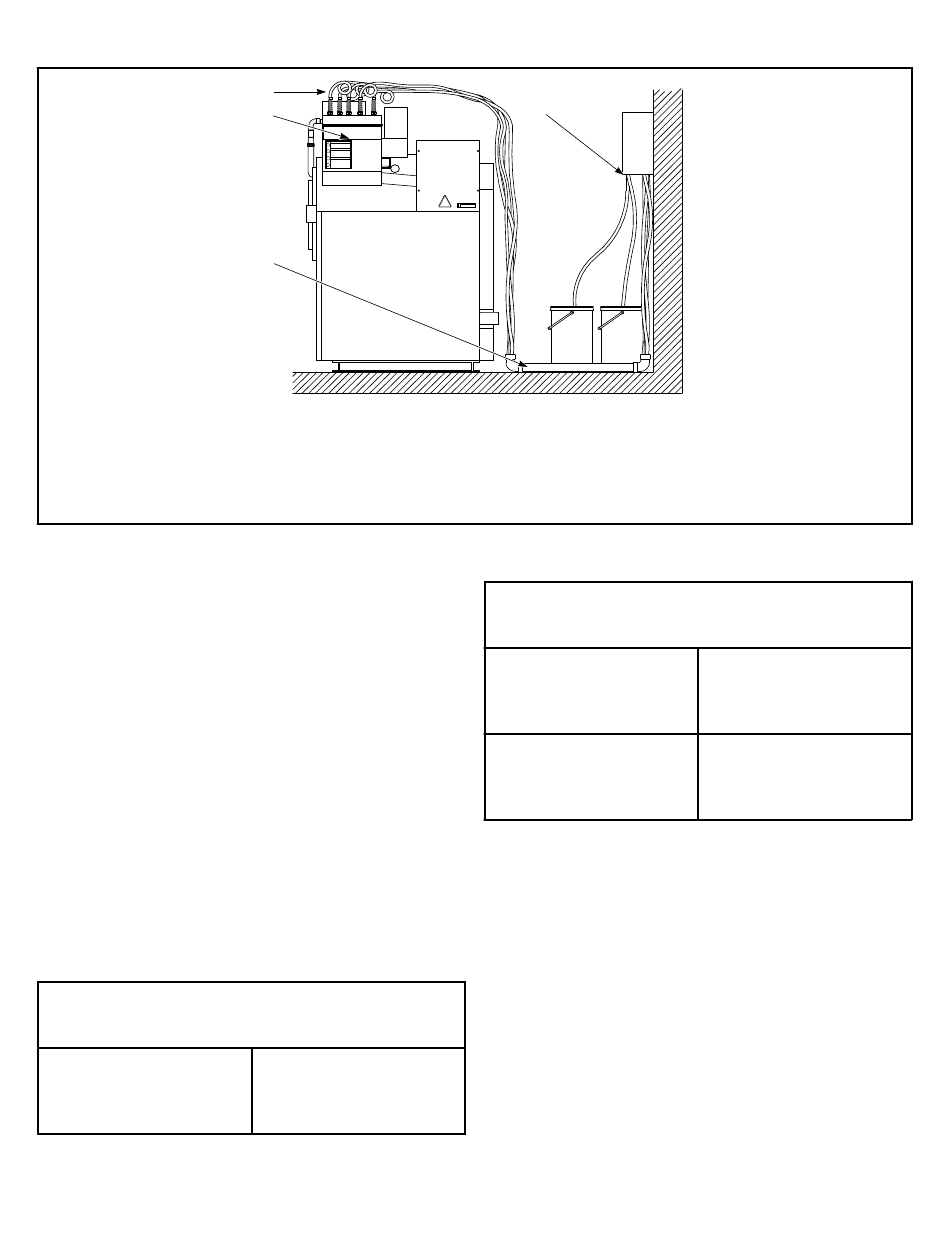

Conexión de suministro de líquido externo
1. Retire la pieza desmontable del dispensador de suministro.
Consulte la Figura 23 . Los tapones se ponen en el interior del
anillo de la tubería.
2. Instale el conector protector contra tirones en el orificio con
protectores contra tirones, incluido en la tuerca de sellado.
3. Introduzca las tuberías por la base. No quite las tazas. El tubo
debe extenderse dentro de la taza de plástico, con excepción
del tubo de suavizante, que debe ir a la parte exterior de la ta-
za.
4. Apriete la tuerca de sellado para impedir que el tubo se salga
del conjunto.
5. Antes de poner la máquina en funcionamiento, verifique que
la tapa está bien cerrada.
No intente hacer conexiones eléctricas de inyección de productos
químicos en puntos que no sean los proporcionados específica-
mente para ese fin por la fábrica.
Sistema de suministro de inyección de productos quími-
Número de compartimentos
de suministro de productos
secos
F8423301SPR3
2
1
4
Figura 22
cos
5
©
Copyright, Alliance Laundry Systems LLC - DO NOT COPY or TRANSMIT
3
PHM825N_SVG
Sistema de suministro de inyección de productos quími-
Número de conexiones ex-
ternas de suministro de pro-
ductos líquidos
Diámetro de la conexión de
suministro de líquidos, mm
[plg]
Tabla 30
Especificaciones y dimensiones
cos
8
15,9 [0,625]
59
