Conjunto De Tubo De Soporte De Estándar Industrial - Watts ISCA-101 Instrucciones De Instalación

Estándar industrial Los tubos portadores de inodoro de estándar industrial sopor-
tan inodoros "suspendidos" de la pared. Los tubos portadores de inodoro se anclan
al piso estructural detrás de la pared acabada y soportan el inodoro sin depender
de la estructura de la pared.
Los tubos portadores de inodoro Watts incorporan un tubo de salida con sello de
compresión patentado, el cual tiene un sello positivo y elimina las fugas detrás de
la pared.
Conjunto de tubo de soporte de estándar industrial
Instrucciones de instalación
1. Fije cada una de las patas del tubo portador al piso de concreto con al menos
un perno de anclaje de 1/2" (1.27 cm) de diámetro (proporcionado por terceros)
en cada una de las patas del tubo portador.
2. Determine los requisitos de inclinación y de distancias (vea la tabla). En el caso
de los tubos portadores que se instalan en una posición baja, rompa las salientes
acanaladas de la parte inferior o de la placa frontal con un martillo pesado.
3. Fije el conjunto de la placa frontal al conector del tubo portador con pernos de
1/2" (1.27 cm) y arandelas (incluidas). Coloque el empaque ovalado entre la
placa frontal y el conector antes de apretar los pernos. Fije el soporte de anclaje
trasero a la saliente en la parte posterior del conector del tubo portador. Ancle el
soporte trasero a un piso de concreto con un perno de anclaje de 1/2" (1.27 cm)
de diámetro con una fuerza mínima de tiro de 4000 lb (1814 kg) (por otros).
4. Ajuste el conjunto de la placa frontal para que coincida con la altura de la taza,
aflojando los pernos de las patas laterales. Ajuste el conector, aflojando los
pernos, para coincidir con el requisito de inclinación.
5. Ajuste el tubo de salida de ABS y los espárragos. El tubo de salida de ABS debe
sobresalir 5/16" (0.79 cm) de la pared acabada. Los pernos deben extenderse
2-1/4" (5.71 cm) más allá de la pared terminada con tuerca y arandela en la
pared acabada.
6. Instale el empaque de neopreno de la taza en la pieza abocinada de la parte
posterior de la taza, quite el tapón del tubo de salida y coloque la taza.
7. Instale tuercas ciegas cromadas y las arandelas de plástico sobre los
espárragos. Apriete completamente las tuercas ciegas para cargar
correctamente el tubo portador.

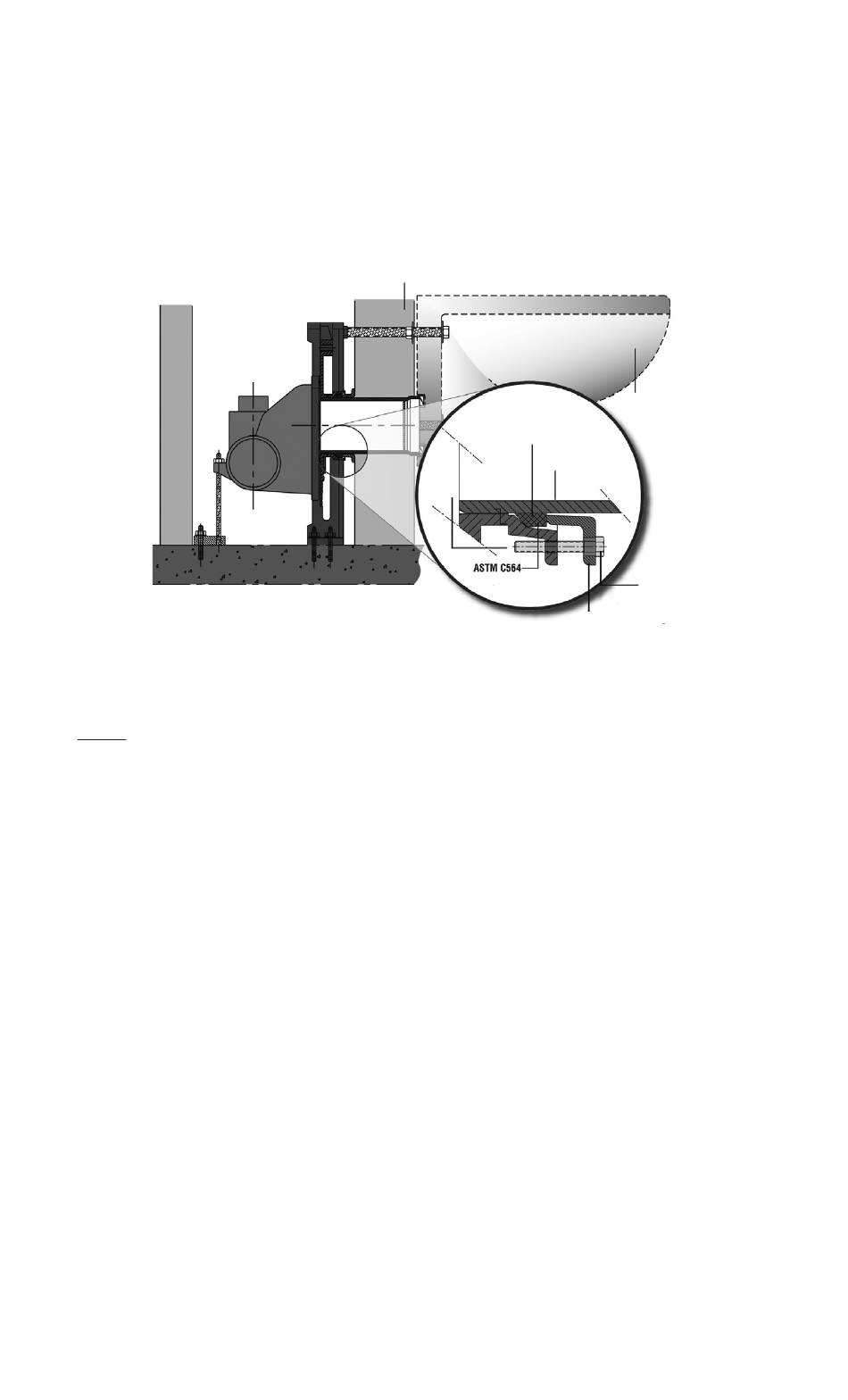

Espacio oculto
para tubería
Pared acabada
Área ancha de sellado
Tubo de salida
de ABS liso
Empaque de compresión
2
Inodoro colgado
de pared
Tornillo de compresión
de cabeza hexagonal
Brida de compresión
