Installation och anslutning

Översikt över enhetsanslutningar
DE
EN
Enhetsanslutningar på ovansidan
FR
IT
ES
PT
NL
SV
FI
DA
NO
EL

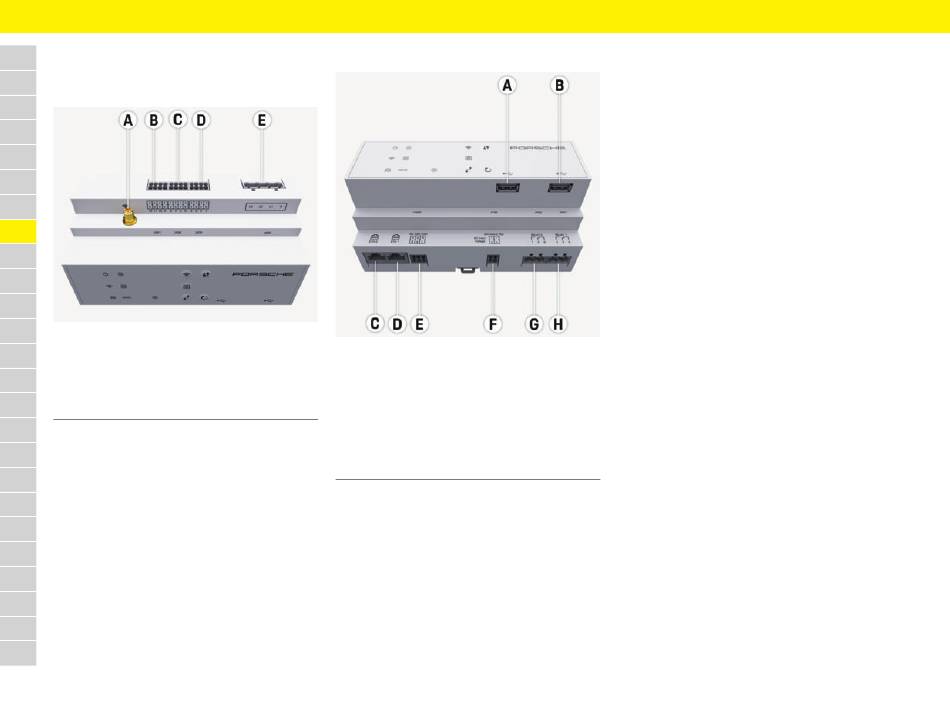

Bild 5: Översikt över enhetsanslutningar på ovansidan
CZ
A WiFi-antenn
B Strömsensorer (J301)
HU
C Strömsensorer (J300)
D Strömsensorer (J200)
PL
E Spänningsmätning (J400)
HR
SR
SK
SL
ET
LT
LV
RO
BG
MK
112
Enhetsanslutningar på undersidan
Bild 6: Översikt över enhetsanslutningar på undersidan
A USB
B USB
C ETH 0
D används inte
E RS485/CAN (J1000)
F Spänningsförsörjning (J102)
G Reläer (J900)
H Reläer (J901)
Installation och anslutning
Anslutning till elnätet
Installation av automatsäkringar
Laddsystemet har inga interna säkringar och därför
måste ingångarna till spänningsmätningen, den
externa spänningsförsörjningen och reläerna
avsäkras med lämpliga säkringar.
Ledningsskyddssäkringar är inte en del av
leveransomfånget och måste installeras av en
elektriker.
– För användning av laddsystemet krävs
överströmsskydd för alla ledningar. Se till att välja
säkringar med känslig utlösning.
– Valet av säkringselement beror på vilka
komponenter som är kommersiellt tillgängliga i
respektive land.
– De komponenter med lägst utlösningsström och
utlösningstid ska användas.
Installation av utanpåliggande central (tillval)
e Följ installationsanvisningarna för den
utanpåliggande centralen.
e Ta hänsyn till den högsta tillåtna kabellängden på
3,0 m per strömsensor.
e Montera den utanpåliggande centralen på en
vägg.
e Kontrollera att det inte finns några elledningar där
du har tänkt att borra fästhålen innan du monterar
den utanpåliggande centralen.
