17 Betjening

FORSIKTIG: En skjødesløs behandling av
portåpneren kan føre til personskader eller materielle
skader. Følg de grunnleggende sikkerhetsreglene.
Svingområdene inne og ute må holdes fri når porten åpnes og
lukkes. Hold barn på avstand.
Portens bevegelser kan utløses eller stoppes med
fjernkontrollen som fulgte med, eller med bryterelementer
(f.eks. veggbrytere) som kan tilkobles som alternativ.
Eksterne tilleggsinnretninger (f.eks. NØDSTOPP) kan
tilkobles.
Portåpneren må ikke brukes når porten ikke er
tilkoblet. Da lærer elektronikken feil kraftverdier.
Det kan føre til funksjonsfeil.

18 Programmering

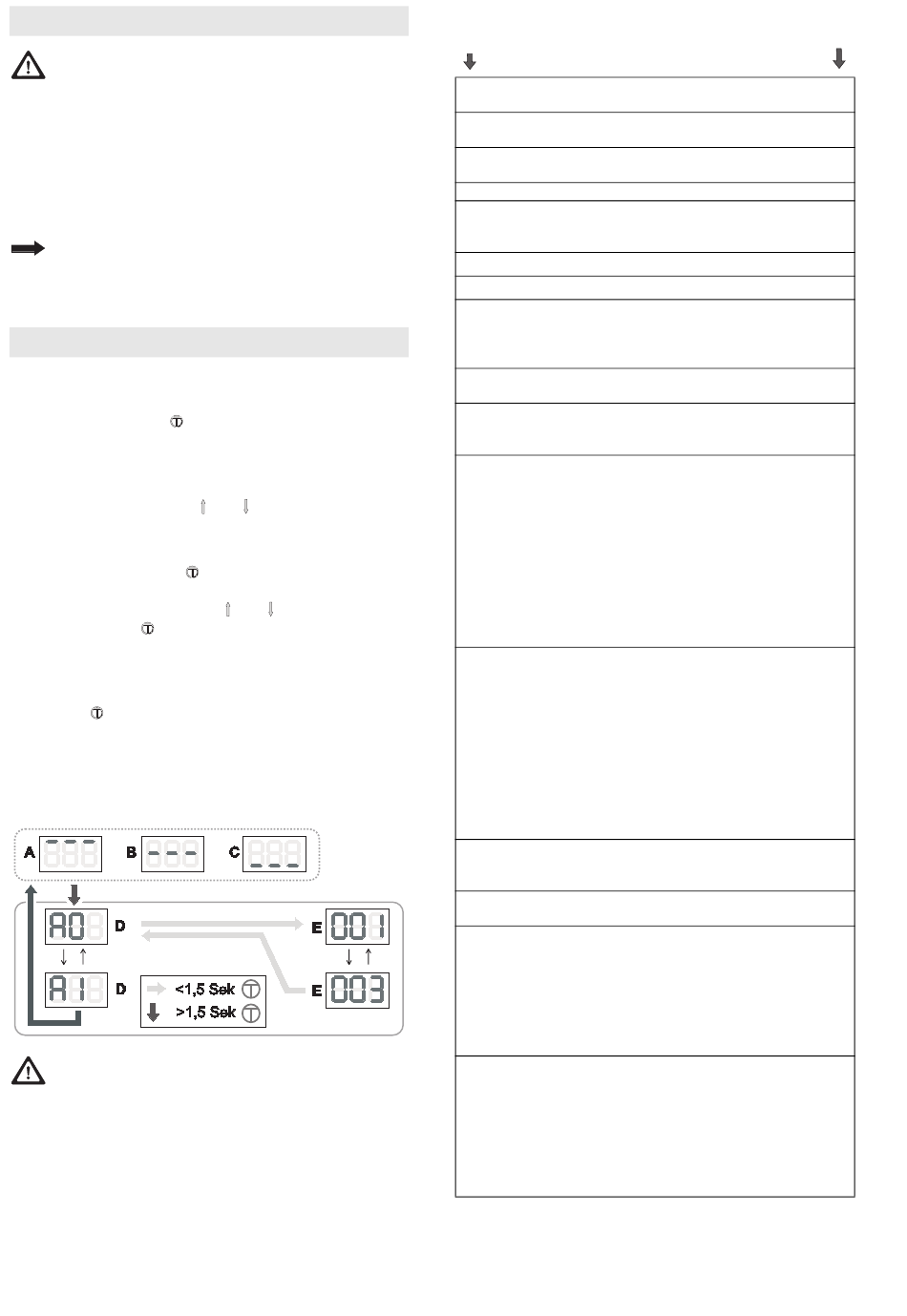

Aktivere programmeringsmodus
Mens en av de tre statusmeldingene A, B eller C vises (se
Kapittel 10), trykk Meny
Displayet går over til å vise menyen (D).
Velge programmeringsmeny
Velg ønsket meny med tast
Vise / endre menyverdi
Indikeringer: Trykk Meny
sekunder. Menyverdien (E) vises.
Endre: Endre verdien med tast
Lagre: Trykk Meny -tasten i mindre enn 1,5 sekunder.
Programmeringsmenyen (D) vises igjen.
Forlate programmeringsmodus
Trykk Meny -tasten i mer enn 1,5 sekunder. Displayet går
over til å vise statusmeldingen. Endringene lagres.
Dersom ingen tast trykkes innen 15 sekunder under
programmeringsfasen, forlates programmeringsmodus
automatisk.
VÆR OPPMERKSOM: Dersom verdiene i
programmeringsmeny A0 til A4 endres, finnes det
ingen beskyttelse gjennom utkobling av strømmen!
Portåpneren må stilles inn på nytt før en ny igangsetting.
Utfør i denne forbindelse Stille inn portåpneren (Kapittel 15).
40 / 214
-tasten i mer enn 1,5 sekunder.
og .
-tasten i mindre enn 1,5
og .
Meny
Funksjon, innstillingsområde, enhet
A0 Lengde MYKKJØRING ÅPEN om 7 cm
000..009
A1 Lengde MYKKJØRING LUKKET om 7 cm
000..009
A2 Mykkjøringshastighet (LUKKET) mm/sek
000= 50...009= 140
A3 Backjump, AV= 000 PÅ= 001
A4 Retningsskift, AV= 000 PÅ= 001
Innstilling (med +/-) bare mulig når NØDSTOPP-
pluggen (1, grønn) er trukket ut.
A5 Krafttilførsel ÅPEN
A6 Krafttilførsel LUKKET
A7 Porttype: Leddheisport/vippeport = 000
Sidegående leddport* = 001
Sidegående leddport* med mykstart = 002
* Frigivelse av hindring også i retning ÅPEN
A8 Forvarslingstid (ÅPEN/LUKKET) 001=2 sek...
008=16 sek
A9 Tilleggskort
000= ZKMagicS
001= ZKMagic
b0 Relé 1 (ved tilleggskort ZKMagic)
000= ingen funksjon
001= e-lås
002= varsellys *
003= lyssensortest* (brudd senderspenning)
004= tilstandsindikator*: Port i stopposisjon ÅPEN
005= tilstandsindikator*: Port i stopposisjon
LUKKET
006= grønt lys*
007= rødt lys*
* når A9= 001
b1 Relé 2 (ved tilleggskort ZKMagic)
000= ingen funksjon
001= e-lås*
002= varsellys *
003= lyssensortest* (brudd senderspenning)
004= tilstandsindikator*: Port i stopposisjon ÅPEN
005= tilstandsindikator*: Port i stopposisjon
LUKKET
006= grønt lys*
007= rødt lys*
* når A9= 001
b2 Lukkekantsikring, ved tilleggskort ZKMagic,
og når A9= 001
000= AV
b3 Registrering av ubelastet bevegelse 000= AV
001= PÅ
b4 Lukkeautomatik
000= AV
001..010 tid port åpen sek*
(001 = 5 sek... 010 = 50 sek)
011..040 tid port åpen min*
(011=1 min... 040=30 min) * pluss forvarslingstid
* Bare aktiv når porten ble åpnet helt
b6 Vedlikeholdsintervall
000= AV
001..009 (1000 portbevegelser)
Eksempel: 005 = 5000 portbevegelser
Når vedlikeholdsintervallet er forbi, blinker
portåpnerbelysningen etter hver portbevegelse.
En justering tilbakestiller telleren for
vedlikeholdsintervaller.
N000925 12/2010
Fabrikkinnstilling
1)
000..009
1)
000..009
001= OSE 002= 8k2
1)
*, sek og min
002
004
005
001
000
003
003
000
000
000
000
000
000
001
000
000
Magic 1000
