3.3 Posição da caixa
O FAD-420-HS-EN só pode ser montado numa posição vertical
ou horizontal (ver Figura 3.2).
1

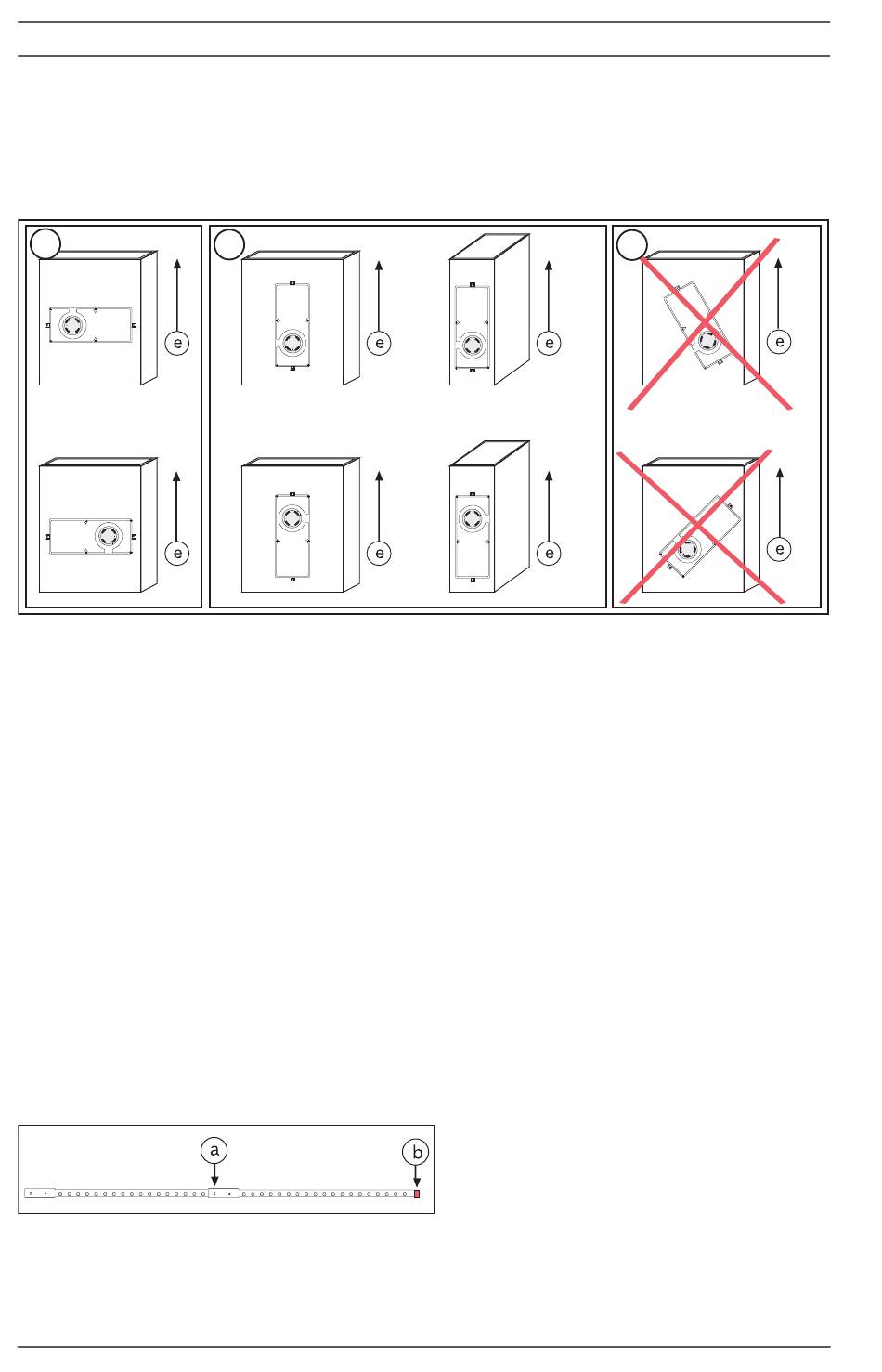

Figura 3.2 Posição da caixa na conduta de ventilação
N.º
e
4 Instalação
4.1

Tubo de amostragem

Os tubos de amostragem devem cobrir completamente a
largura da conduta de ventilação e, por esse motivo, estão
disponíveis em três comprimentos diferentes:
–
–
–
Figura 4.1 Tubo de amostragem
Os tubos de amostragem podem ser combinados para condutas
de ventilação maiores e têm de ser selados com um tampão
F.01U.033.733 | 5.0 | 2011.11
2
Descrição
Sentido do fluxo de ar
D344-1.5 (0,46 m/1,5 pés)
D344-3 (0,91 m/3 pés)
D344-5 (1,52 m/5 pés)
Manual de instalação
Detector óptico de fumo para
N.º Descrição
a Parafuso de centragem
b Tampão final
