196 ru | Монтаж
4.2 Установка извещателя FAD-420-HS-EN
1.

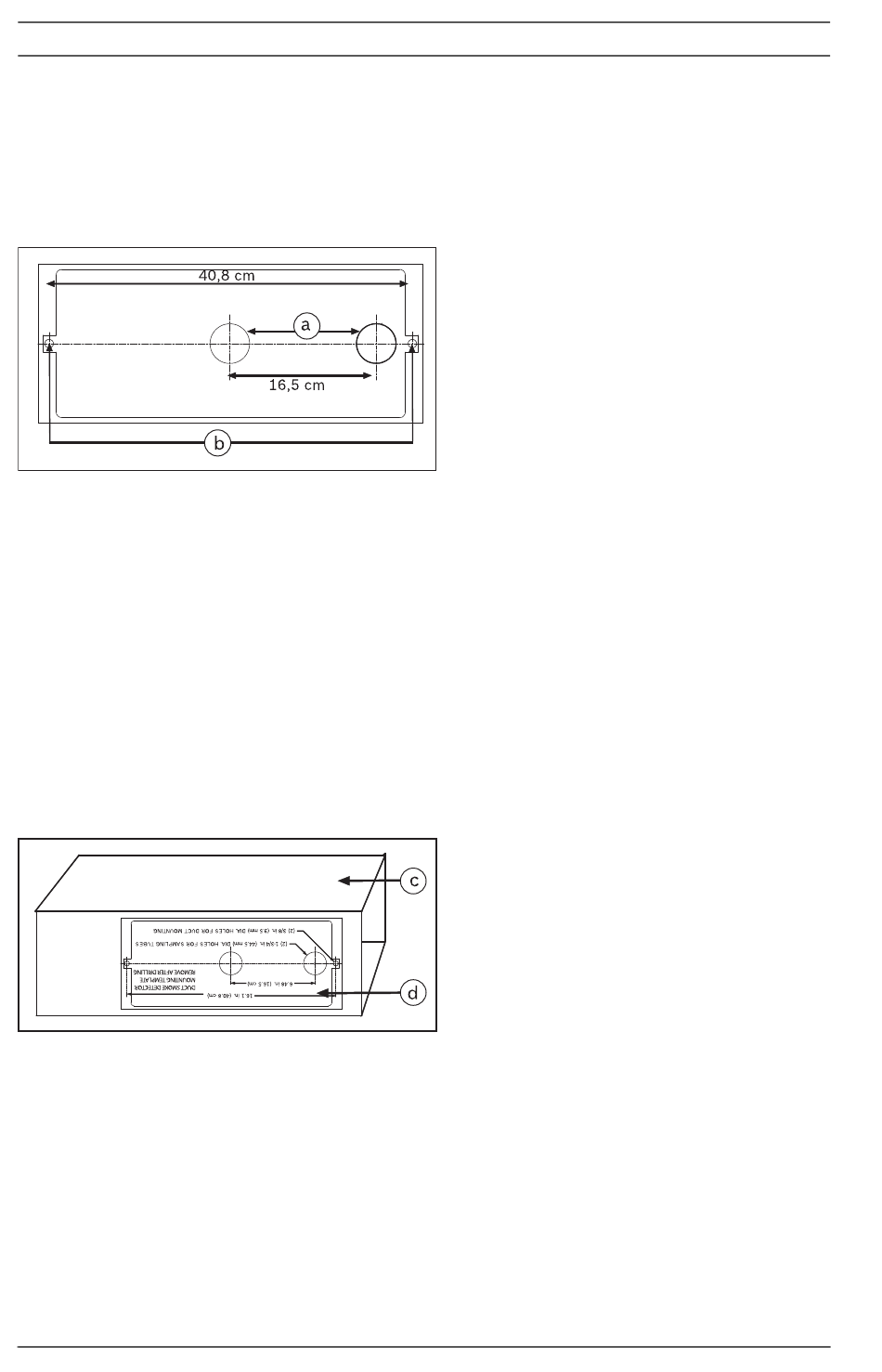

Рисунок 4.4 Шаблон для сверления
2.
3.
4.
Рисунок 4.5 Положение шаблона для
сверления
5.
F.01U.033.733 | 5.0 | 2011.11
Выньте из коробки прилагаемый самоклеящийся
шаблон для сверления (см. Рисунок 4.4) и отделите
защитный слой с задней поверхности.
Наложите и приклейте шаблон для сверления в
выбранном месте на вентиляционном канале (см.
Рисунок 4.5).
Просверлите два отверстия диам. 9,5 мм в
вентиляционном канале для двух закладных гаек для
крепления корпуса и просверлите отверстия диам. 44,5
мм для пробоотборной трубы и вентиляционной трубы.
Отделите шаблон для сверления, зачистите острые края
и удалите отходы и грязь.
Вставьте закладные гайки 10-24 (см. Рисунок 4.6) в два
отверстия ? 9,5 мм.
Руководство по установке
Дымовой извещатель для
№ Описание
a Отверстия диам. 44,5 мм
для пробоотборной и
вентиляционной трубы
b Отверстия диам. 9,5 мм для
крепления корпуса
№ Описание
c Вентиляционный канал
d Шаблон для сверления
