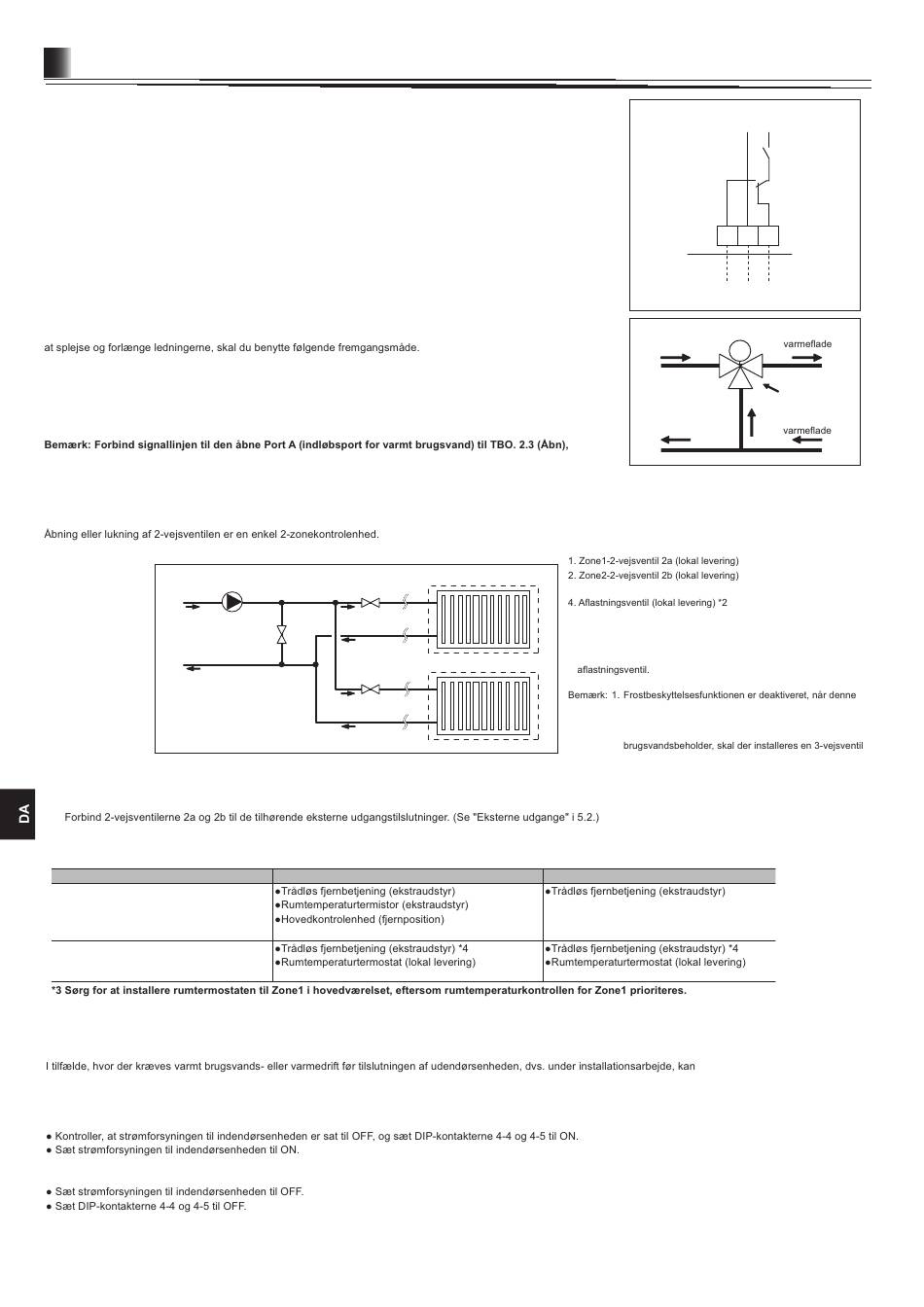

5.3 Ledningsføring til 2-zonetemperaturkontrol
1. Cirkulationspumpe 2 (Zone1 cirkulationspumpe) / cirkulationspumpe 3 (Zone2 cirkulationspumpe)
Tilslut cirkulationspumperne 2 og 3 elektrisk til de relevante udgangstilslutninger. (Se "Udgange" i 5.2.)
2. Fremløbsføler 2 (Zone1-fremløbsføler) / Fremløbsføler 3 (Zone2-fremløbsføler)
Tilslut fremløbsføler 2 og 3 til de relevante tilslutninger. (Se "Signalindgange" i 5.2.)
Indstil DIP-kontakter 3-2 og 3-3 i henhold til funktionerne for de enkelte fremløbsfølere 2 og 3.
(Se "DIP-kontaktfunktioner" i 5.1.)
3. Termistor
Tilslut termistoren for at overvåge Zone1-gennemløbstemperaturen til THW6 (TBI. 2-3 og 2-4)-tilslutningerne.
Tilslut termistoren for at overvåge Zone1-returtemperaturen til THW7 (TBI. 2-5 og 2-6)-tilslutningerne.
Tilslut termistoren for at overvåge Zone2-gennemløbstemperaturen til THW6 (TBI. 2-7 og 2-8)-tilslutningerne.
Tilslut termistoren for at overvåge Zone2-returtemperaturen til THW7 (TBI. 2-9 og 2-10)-tilslutningerne.
Den maksimale længde af termistorledningerne er 30 m. Længden af de valgfri termistorer er 5 m. Hvis du har brug for
1) Forbind ledningerne ved at lodde dem sammen.
2) Isoler hvert forbindelsespunkt mod støv og vand.
4. Motorstyret blandeventil
Forbind de tre ledninger fra den motorstyrede blandeventil til de tilsvarende tilslutninger, idet der refereres til "Udgange" i 5.2.
signallinjen til den åbne Port B (indløbsport for koldt vand) til TBO. 2-1 (Luk) og den neutrale
tilslutningsledning til TBO. 2-2 (N).
5.4 2-zoneventil – ON/OFF-kontrolenhed
Gennemløbstemperaturen er den samme i Zone1 og 2.
1. Rørsystem
2. DIP-kontakt
Sæt DIP-kontakt 3-6 til ON.
3. 2-vejsventil 2a (for Zone1)/2-vejsventil 2b (for Zone2)
4. Rumtermostattilslutning
Varmedriftstilstand
Rumtemperaturkontrol
(Automatisk tilpasning) *3
Kompensationskurve eller
fremløbstemperaturstyring
*4 Den trådløse fjernbetjening kan anvendes som en termostat.
5.5 Brug af indendørsenheden alene (under installationsarbejde)
der benyttes en el-varmer i indendørsenheden (*1).
*1 Model kun med el-varmer.
1. Sådan påbegyndes driften
2. Sådan stoppes driften*
*Når brugen af indendørsenheden alene er slut, skal du kontrollere indstillingerne, efter at udendørsenheden er tilsluttet.
Bemærk:
Langvarig brug på denne måde kan reducere el-varmerens levetid.
21
3
1
4
2
Zone1
Zone1
3. Cirkulationspumpe 2 (lokal levering) *1
*1 Installer i overensstemmelse med systemet i felten.
*2 Af sikkerhedshensyn anbefales det at installere en
Zone2
Zone2
N
L
FTC
1
2
3
TBO.2
Luk
N
Åbn
til Zone2
fra blandetank
A
Motorstyret ventil
B
til blandetank
fra Zone2
kontrolenhed er TIL. Brug om nødvendigt frostvæske til
at undgå frostskader.
2. Når der er installeret bufferbeholder og varmt
(OUT4) i den primære vandkreds.
