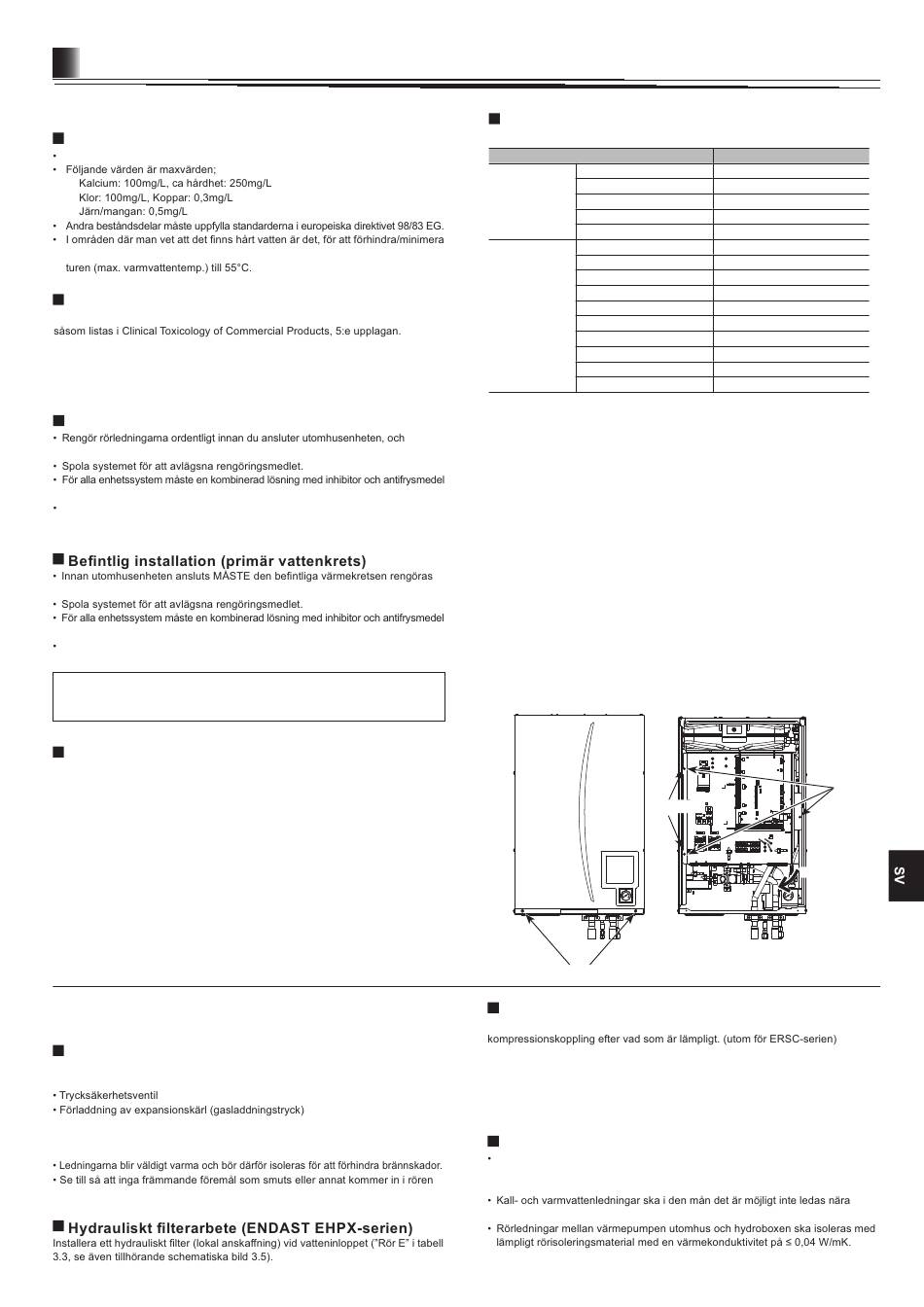

4
Installation
4.2 Vattenkvalitet och systemförberedelser
Allmänt
Vattnet i både primär- och sanitärkretsen ska vara rent och ha ett pH-värde på 6,5-8,0
avlagringar, fördelaktigt att begränsa den rutinmässiga lagrade vattentempera-
Antifrys
Antifrysmedel MÅSTE användas med propylenglykol med en toxicitet av klass 1
Observera:
1. Etylenglykol är giftigt och får INTE användas i primärvattenkretsen pga.
överföringsrisk som ger förorening av dricksvattnet.
2. För PÅ/AV-kontroll för 2-zonsventil MÅSTE propylenglykol användas.
Ny installation (primär vattenkrets)
avlägsna skräp, lod osv. med hjälp av lämpligt kemiskt rengöringsmedel.
tillsättas för att förhindra skada på rörledningar och systemkomponenter.
För splitsystem ska ansvarig installatör avgöra om antifrysmedel behövs beroende på
förhållandena på installationsplatsen. Korrosionsinhibitor måste dock alltid användas.
kemiskt för att avlägsna damm och smuts.
tillsättas för att förhindra skada på rörledningar och systemkomponenter.
För splitsystem ska ansvarig installatör avgöra om antifrysmedel behövs beroende på
förhållandena på installationsplatsen. Korrosionsinhibitor måste dock alltid användas.
Följ alltid tillverkarens anvisningar vid användning av kemiska
rengöringsmedel och inhibitorer för att säkerställa att produkten är lämplig för
materialen som används i vattenkretsen
Hur du kommer åt interna komponenter och styr- och ellåda
<A> Öppna frontpanelen
1. Ta bort de två nedre skruvarna.
2. Skjut frontpanelen lätt uppåt och öppna försiktigt.
3. Koppla ur reläkopplingens huvudkontrollkabel och kontrollkortkabeln.
<B> Åtkomst till styr- och ellådans baksida
Styr- och ellådan har 3 hållskruvar och sitter fast i gångjärn på höger sida.
1. Avlägsna hållskruvarna på styr- och ellådan.
2. Styr- och ellådan kan sedan svängas framåt på höger sidas gångjärn.
Observera:
1. Innan du tillgår styr- och ellådans baksida ska du frigöra kablar från
bindremmarna som är fastsatta mot tvärstödet.
2. Efter service, sätt åter fast alla kablar med de medföljande remmarna.
Återanslut huvudkontrollkabeln till dess reläkoppling. Sätt tillbaka
frontpanelen och skruva tillbaka skruvarna i basen.

4.3 Vattenledningar

Observera: Se till så att inte rörledningen på plats överbelastar rörledningen på
hydroboxen genom att fästa den mot en vägg eller via andra metoder.
Varma vattenledningar
Funktionen hos följande säkerhetskomponenter på hydroboxen måste
kontrolleras under installationen så inget onormalt förekommer;
Anvisningarna gällande säker avtappning av varmvatten från
säkerhetsanordningar på följande sidor måste följas noggrant.
när rörledningar ansluts.
Minsta erfordrade mängd vatten i
rumsuppvärmnings-/kylningskretsen
Utomhusvärmepump
PUHZ-W50
Enhetssystem
PUHZ-W85
PUHZ-W112
PUHZ-HW112
PUHZ-HW140
SUHZ-SW45
Splitsystem
PUHZ-SW40
PUHZ-SW50
PUHZ-FRP71
PUHZ-SW75
PUHZ-SW100
PUHZ-SW120
PUHZ-SHW80
PUHZ-SHW112
PUHZ-SHW140
<Tabell 4.2.1>
Observera:
För 2-zonstemperaturkontrollsystem är mängden lagrat vatten i zon 2
exkluderat från värdet i tabellen ovan.
<A>
Gångjärn
<Bild 4.2.1>
Skruvar
Rörledningsanslutningar
Anslutningar till hydroboxen ska göras med hjälp av 28 mm
Dra inte åt kompressionskopplingarna för hårt eftersom detta kan leda till läckage
och att låsringen deformeras.
Observera: För att svetsa ledningarna på plats, kyl ledningarna på hydroboxen
med en våt handduk eller liknande.
ERSC-serien har G1 (hankoppling) -gängningsanslutningar.
Isolering av rörledning
Alla frilagda vattenledningar ska isoleras för att förhindra onödig värmeförlust och
kondensation. För att förhindra att kondensation kommer in i hydroboxen ska
rörledningarna och anslutningarna ovanpå hydroboxen isoleras noggrant.
varandra för att undvika oönskad värmeöverföring.
Minsta vattenkvantitet [L]
40
60
80
80
100
40
32
40
60
60
80
120
60
80
100
<B>
Skruvar
Öppna
