4 5000TOCi-anturin asentaminen ja käynnistäminen -
jatkuu
Huuhtele näyteputket ennen anturin asentamista. Sulje erotusventtiili. Kiinnitä PTFE-
putken toinen pää näytteenvakiointikäämiin ja kiinnitä näytteenvakiointikäämi sitten
korkeakapasiteettiseen tulosuodattimeen.
Kytke ruostumattomasta teräksestä varmistettu tyhjennysputki (Thornton p/n 58 091 553)
kuvan 1 osoittamalla tavalla ja ohjaa poisto viemäriin.
Näytevirtauksen kytkeminen
Kytke virtaus anturiin avaamalla näytepisteen erotusventtiili (ei mukana toimituksessa)
hitaasti. O dota n oin 3 –5 m inuuttia, j otta a nturi t äyttyy j a t arkkaile v irtausta t yhjennysputkessa.
Kun virtaus on havaittavissa, tarkista ettei anturikotelon sisällä ole vuotoja. Anna anturin
huuhtoutua aluksi näytevedellä (suositus 4–24 tuntia). Sulje etusuojus ja kytke M800-
kytkentäjohto kotelon vasemman alakulman liittimeen.

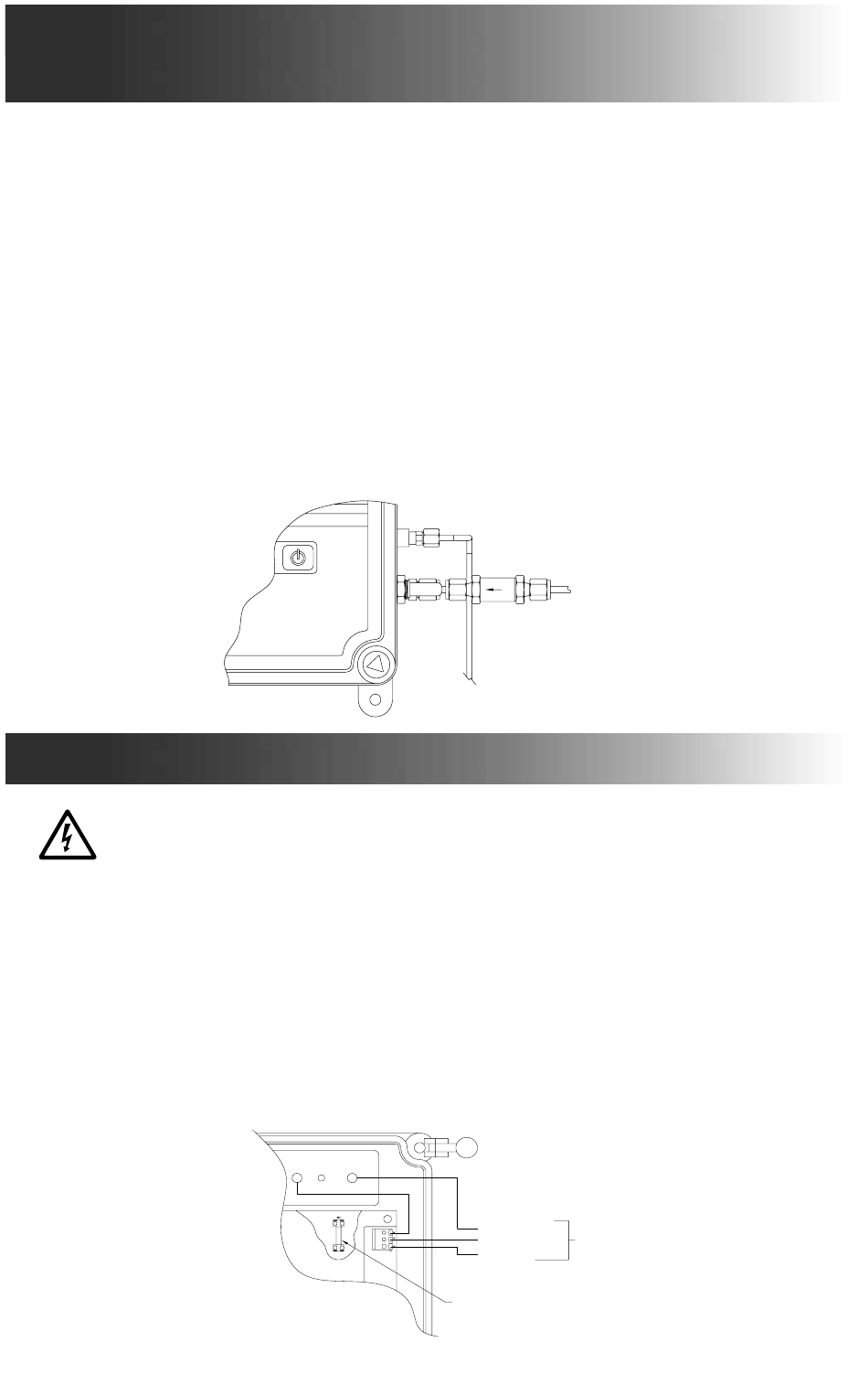

Kuva 2
5 Sähköliitäntä
VAROITUS: PÄÄVIRRALLE ON VARATTAVA KYTKIN TAI KATKAISIN LAITTEEN VIR-
TAKATKAISIMEKSI. KATKAISIJA TULEE MERKITÄ SELVÄSTI JA SEN ON OLTAVA
HELPOSTI KÄYTETTÄVISSÄ, JOTTA HUOLTOHENKILÖSTÖ VOI ERISTÄÄ JÄRJES-
TELMÄN. KATKAISIJA SAA OLLA KORKEINTAAN 20 AMPEERIN KATKAISIJA.
Kotelon vasemmalla puolella on kaksi liitäntää: läpivientiliitin virtakaapelille ja M800-
kytkentäjohtoliitäntä. Syötä virtajohto sivuseinän läpivientiliittimen läpi. Linja- ja nollavir-
taliitännät ovat piirikortin oikealla puolella. Maadoitusliitäntä on anturin luukun yläosan
sisäpuolella olevassa maadoituslevyssä. Katso liitinten johdotus kuvasta 3. Varmista,
että linjasulake on asennettu asianmukaisesti. Katso määritetty sulakekoko tuotetarrasta.
Kuva 3
KORKEAKAPASITEETTINEN TULOSUODATIN-
KOKOONPANO JA TYHJENNYS
MAADOITUS
NOLLA
LINJA
AC-LINJATULO
LINJASULAKE
AC-
AC-LINJATULO
LINJA-
TULO
