6 M800 távadó kapocsléc (TB) definíciók
5000TOCi érzékelő kábelcsatlakozás
A TOC-szenzor 58 080 27X kábeleket használ.
Kapocsléc definíciók a 2 és 4 csatornás M800 berendezésen*
Csatl. TB1
1 DI1+
2 DI1–
3 Aout1+
4 Aout1–
5 Aout2+
6 Aout2–
7 Aout3+
8 Aout3–
9 Aout4+
10 Aout4–
11 nem elérhető
12 nem elérhető
13 nem elérhető
14 nem elérhető
15 nem elérhető
16 nem elérhető
*A Profibus DP kommunikációra képes M800DP távadók esetén tekintse meg az M800DP távadó használati útmutatóját.
7 5000TOCi érzékelő

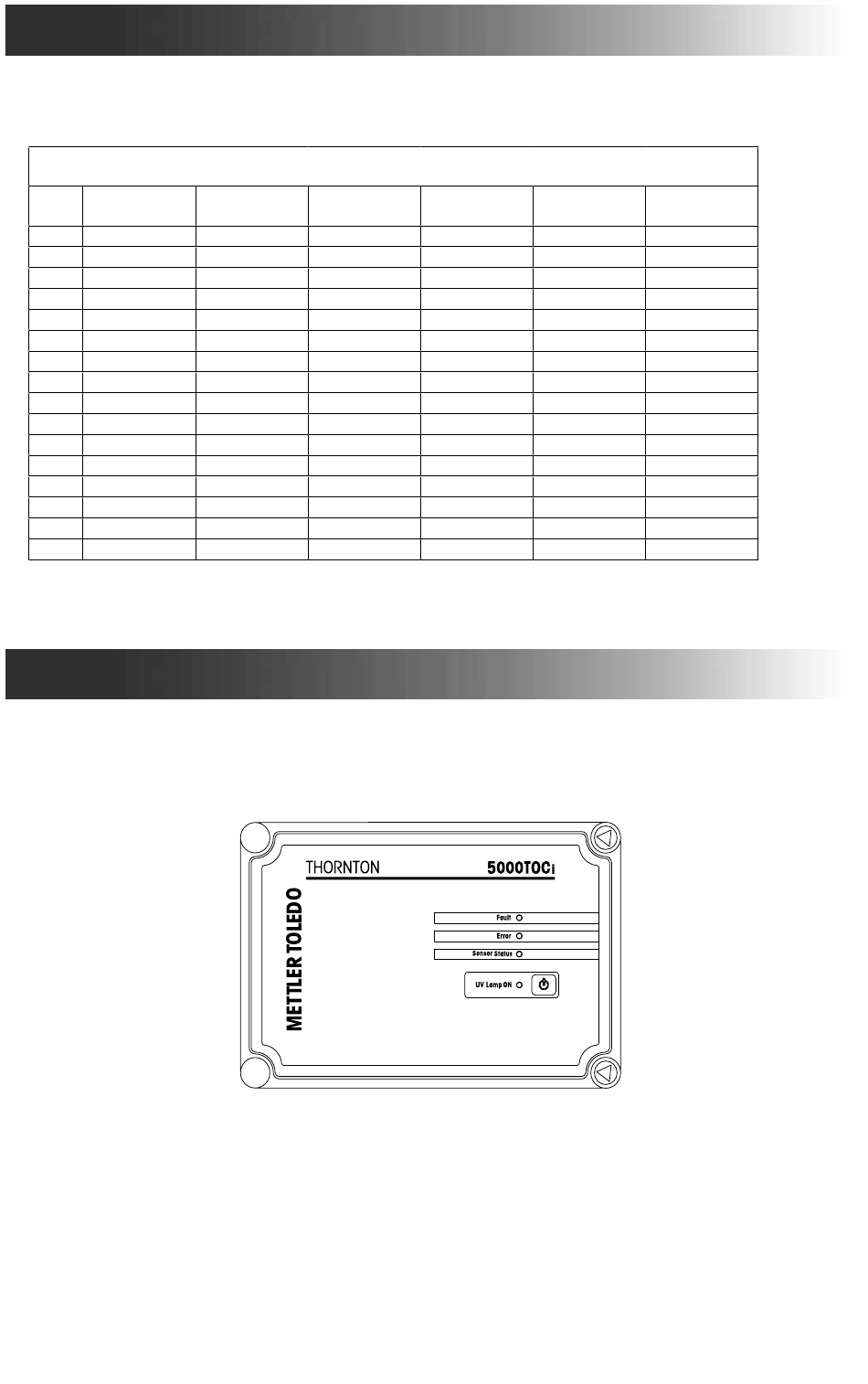

Az 5000TOCi szenzortartón négy LED állapotjelző lámpa, valamint egy nyomógomb ta-
lálható az UV-lámpa vezérlésére. Lásd a 4. ábrát.
4. ábra
Fault (üzemzavar) LED: Üzemzavar fennállása esetén villog.
Error (hiba) LED: Hiba fennállása esetén folyamatosan világít.
Sensor status (érzékelő állapota) LED: Bekapcsolt hálózati tápellátás és az M800 és
5000TOCi csatlakoztatott állapota esetén világít.
UV Lamp ON (UV-lámpa BE) LED: Bekapcsolt UV-lámpa esetén folyamatosan világít.
Villog, ha az érzékelő öblítés és automatikus kiegyenlítés módban van.
UV Lamp ON (UV-lámpa BE) gomb: A felhasználó be- és kikapcsolhatja az érzékelő UV-
lámpáját.
140
TB2 TB3
(ISM Ch1,2)
DI2+ Aout5+
DI2– Aout5–
1-Wire_Ch1 Aout6+
GND5V_Ch1 Aout6–
RS485B_Ch1 Aout7+
RS485A_Ch1 Aout7–
GND5V_Ch1 Aout8+
5V_Ch1 Aout8–
24V_Ch2 Ain_Ch5
GND24V_Ch2 AJ_Ch5
1-Wire_Ch2 5V_Ch5
GND5V_Ch2 GND5V_Ch5
RS485B_Ch2 Bin_Ch6
RS485A_Ch2 BJ_Ch6
GND5V_Ch2 5V_Ch6
5V_Ch2 GND5V_Ch6
TB4 TB5
(ISM Ch3,4)
DI3+ AI1+
DI3– AI1–
1-Wire_Ch3 DI4+
GND5V_Ch3 DI4–
RS485B_Ch3 DI5+
RS485A_Ch3 DI5–
GND5V_Ch3 DI6+
5V_Ch3 DI6–
24V_Ch4 Relay5_NO
GND24V_Ch4 Relay5_COM
1-Wire_Ch4 Relay6_NO
GND5V_Ch4 Relay6_COM
RS485B_Ch4 Relay7_NO
RS485A_Ch4 Relay7_COM
GND5V_Ch4 Relay8_NC
5V_Ch4 Relay8_COM
TB6
L
N
PE
Relay1_NC
Relay1_COM
Relay2_NO
Relay2_COM
Relay3_NO
Relay3_COM
Relay4_NO
Relay4_COM
nem elérhető
nem elérhető
nem elérhető
nem elérhető
nem elérhető
