Manual del propietario - Owner's Manual
Volumen 2 - Volume 2

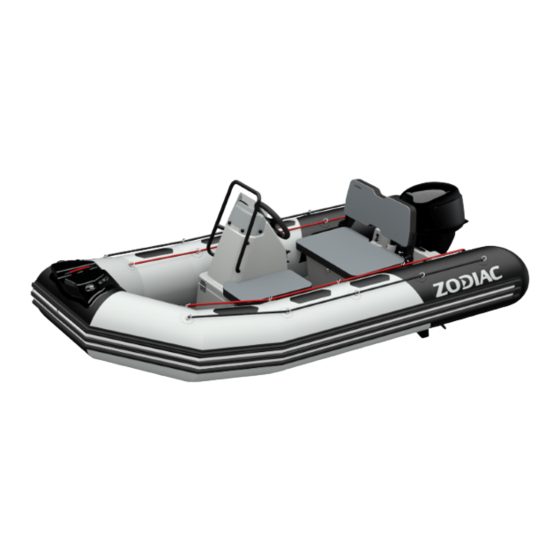

OPEN 3.1 - OPEN 3.4 - OPEN 4.2 – OPEN 4.8
ZNAUTIC proporciona los manuales del propietario en formato digital en italiano, alemán,
español y noruego. Para otros idiomas, contacte con su distribuidor para que lo solicite a los
equipos de ZNAUTIC.
ZNAUTIC puts at your disposal the owner's manuals in digital format for the Italian / German
/ Spanish and Norwegian languages. For all other languages, contact your distributor for
request to the ZNAUTIC teams in due form.
Edición 1
Publicidad
Tabla de contenido
Manuales relacionados para Zodiac OPEN 3.1
Resumen de contenidos para Zodiac OPEN 3.1
- Página 1 Manual del propietario - Owner's Manual Volumen 2 - Volume 2 OPEN 3.1 - OPEN 3.4 - OPEN 4.2 – OPEN 4.8 ZNAUTIC proporciona los manuales del propietario en formato digital en italiano, alemán, español y noruego. Para otros idiomas, contacte con su distribuidor para que lo solicite a los equipos de ZNAUTIC.
-
Página 2: Tabla De Contenido
I-3 CARACTERÍSTICAS TÉCNICAS OPEN 4.2 ..................8 I-4 CARACTERÍSTICAS TÉCNICAS OPEN 4.8 ..................10 I-5 INVENTARIO Y UBICACIÓN .......................13 I-6 UBICACIÓN DEL EQUIPAMIENTO ....................17 I-6-1- OPEN 3.1 / OPEN 3.4 ......................17 I-6-2- OPEN 4.2 / OPEN 4.8 ......................19 I-7 MANIPULACIÓN ........................21 I-7-1- Transporte ........................21 I-7-2- Izado ..........................27... - Página 3 V-2-5- Batería (no suministrada) ....................49 V-2-6- Luces de navegación .......................50 V-2-7- Cableado de un accesorio ....................50 V-2-1- Conexión de opciones OPEN 3.1 / 3.4 /4.8 ..............51 V-2-2- Conexión de opciones OPEN /4.8 ..................52 V-3 INSTALACIÓN DE ACHIQUES ....................54 V-3-1- Descripción de elementos funcionales ................54 V-3-2- Tapones de pasacascos ....................54...
-
Página 4: Descripción
DESCRIPCIÓN - Características técnicas DESCRIPCIÓN I-1 CARACTERÍSTICAS TÉCNICAS OPEN 3.1 Dimensiones Tolerancias sobre las dimensiones +/- 3 % 0,455 10,2" 1,6" Diámetro del flotador 2,58 Sin el flotador 6,7" 8,6" 1,65 1,01 5,5" 3,4" 0,71 1,134 1,6" 3,9" HA (mm) Calado aéreo máx. - Página 5 NO DEBE SUPERARSE EL NÚMERO MÁXIMO DE PERSONAS RECOMENDADO. INDEPENDIENTEMENTE DEL NÚMERO DE PERSONAS A BORDO, LA MASA TOTAL DE LAS PERSONAS Y DEL EQUIPO NUNCA DEBE SUPERAR LA CARGA MÁXIMA RECOMENDADA. UTILICE SIEMPRE LOS ASIENTOS PREVISTOS. Motorización del Open 3.1 MONOMOTOR Longitud del eje Potencia MÍNIMA recomendada Las potencias recomendadas Potencia MÁXIMA...
-
Página 6: Características Técnicas Open 3.4
DESCRIPCIÓN - Características técnicas I-2 CARACTERÍSTICAS TÉCNICAS OPEN 3.4 Dimensiones Tolerancias sobre las dimensiones +/- 3 % 0,455 11,2" 1,6" Diámetro del flotador 2,16 Sin el flotador 7,1" 9,6" 1,13 5,7" 3,8" 1,17 2,7" 3,10" HA (mm) Calado aéreo máx. T (mm) Calado agua máx. - Página 7 DESCRIPCIÓN - Características técnicas Asiento con asas de sujeción ¡¡¡ADVERTENCIA!!! NO DEBE SUPERARSE EL NÚMERO MÁXIMO DE PERSONAS RECOMENDADO. INDEPENDIENTEMENTE DEL NÚMERO DE PERSONAS A BORDO, LA MASA TOTAL DE LAS PERSONAS Y DEL EQUIPO NUNCA DEBE SUPERAR LA CARGA MÁXIMA RECOMENDADA.
-
Página 8: Características Técnicas Open 4.2
DESCRIPCIÓN - Características técnicas I-3 CARACTERÍSTICAS TÉCNICAS OPEN 4.2 Dimensiones Tolerancias sobre las dimensiones +/- 3 % 0,455 13,9" 1,6" Diámetro del flotador Sin el flotador 8,10" 11,10" 1,24 6,3" 4,1" 3,7" 4,3" HA (mm) Calado aéreo máx. T (mm) Calado agua máx. - Página 9 DESCRIPCIÓN - Características técnicas Asiento con asas de sujeción ¡¡¡ADVERTENCIA!!! NO DEBE SUPERARSE EL NÚMERO MÁXIMO DE PERSONAS RECOMENDADO. INDEPENDIENTEMENTE DEL NÚMERO DE PERSONAS A BORDO, LA MASA TOTAL DE LAS PERSONAS Y DEL EQUIPO NUNCA DEBE SUPERAR LA CARGA MÁXIMA RECOMENDADA.
-
Página 10: Características Técnicas Open 4.8
DESCRIPCIÓN - Características técnicas I-4 CARACTERÍSTICAS TÉCNICAS OPEN 4.8 Dimensiones Tolerancias sobre las dimensiones +/- 3 % 15,5" 1,8" Diámetro del flotador 2,92 3,83 Sin el flotador 9,7" 12,7" 2,09 1,38 6,10" 4,6" 1,38 3,7" 4,6" HA (mm) 1085 Calado aéreo máx. T (mm) Calado agua máx. - Página 11 DESCRIPCIÓN - Características técnicas Asiento con asas de sujeción ¡¡¡ADVERTENCIA!!! NO DEBE SUPERARSE EL NÚMERO MÁXIMO DE PERSONAS RECOMENDADO. INDEPENDIENTEMENTE DEL NÚMERO DE PERSONAS A BORDO, LA MASA TOTAL DE LAS PERSONAS Y DEL EQUIPO NUNCA DEBE SUPERAR LA CARGA MÁXIMA RECOMENDADA.
- Página 12 DESCRIPCIÓN - Características técnicas NOTA: la potencia máxima autorizada, cuando sea superior a la potencia máxima recomendada, debe utilizarse con la máxima prudencia. Está destinada exclusivamente a usuarios con experiencia que utilicen la embarcación en condiciones muy específicas (transporte de cargas pesadas, etc.). Ver Volumen 1 del manual, capítulo "Consejos de navegación".
-
Página 13: Inventario Y Ubicación
DESCRIPCIÓN – INVENTARIO Y UBICACIÓN I-5 INVENTARIO Y UBICACIÓN OPEN 3.1 y 3.4 10 11 Página 13 / 67 613770 - Edición 1... - Página 14 DESCRIPCIÓN – INVENTARIO Y UBICACIÓN OPEN 4.2 10 11 Página 14 / 67 613770 - Edición 1...
- Página 15 DESCRIPCIÓN – INVENTARIO Y UBICACIÓN OPEN 4.8 10 11 Página 15 / 67 613770 - Edición 1...
- Página 16 Flotador fijo con una banda antirrozamiento de perfil ancho, guirlandas y conos largos Flotador desmontable con una banda antirrozamiento de perfil ancho, guirlandas y conos largos EQUIPAMIENTO OPCIONAL OPEN 3.1 OPEN 3.4 OPEN 4.2 OPEN 4.8 Depósito portátil Interruptor de batería Escala de baño Red de almacenamiento...
-
Página 17: Ubicación Del Equipamiento
Siga los siguientes pasos para instalar, asegurar la estanqueidad y fijar los distintos elementos en la cubierta. Antes de iniciar estos pasos de montaje, conviene instalar todo el cableado del motor. I-6-1- OPEN 3.1 / OPEN 3.4 I-6-1-1- Consola Referencia Designación... - Página 18 DESCRIPCIÓN – INVENTARIO Y UBICACIÓN I-6-1-1- Instalación • Presente cada elemento en la cubierta alineándolo con los orificios previstos sin atornillar. • Compruebe que los elementos queden paralelos entre sí y respecto al tablero de popa. • Utilice los orificios de la consola y de la banqueta para marcar las posiciones de los orificios en la cubierta.
-
Página 19: I-6-2- Open 4.2 / Open 4.8
DESCRIPCIÓN – INVENTARIO Y UBICACIÓN I-6-2- OPEN 4.2 / OPEN 4.8 I-6-2-1- Consola Referencia Designación Cantidad CONSOLA 4.2/4.8 ARANDELA INODORO M5 TORNILLOS TOL FZ 4,8X25 I-6-2-2- Banqueta Referencia Designación Cantidad BANQUETA 4.2/4.8 ARANDELA INODORO M5 TORNILLOS TOL FZ 4,8X32 Página 19 / 67 613770 - Edición 1... - Página 20 DESCRIPCIÓN – INVENTARIO Y UBICACIÓN I-6-2-3- Instalación • Presente cada elemento en la cubierta alineándolo con los orificios previstos sin atornillar. • Compruebe que los elementos queden paralelos entre sí y respecto al tablero de popa. • Utilice los orificios de la consola y de la banqueta para marcar las posiciones de los orificios en la cubierta.
-
Página 21: Manipulación
Utilice un remolque adaptado a su embarcación. La embarcación tiene dimensiones normalizadas para el transporte por carretera. Está prevista para transportarse inflada. La masa en condiciones de transporte para un remolque incluye: OPEN 3.1 Peso de la embarcación en vacío: 132 kg Tolerancia +/- 5 %... - Página 22 DESCRIPCIÓN - Manipulación ESTIBA SOBRE REMOLQUE O SOBRE BASADA: UTILICE EL CÁNCAMO DE RODA Y LOS CÁNCAMOS DE LA PARTE TRASERA EN LA CARA EXTERIOR DEL TABLERO DE POPA. ¡EN CASO DE TRANSPORTE, FLOTADOR DESINFLADO! Recomendación: PARA EVITAR DAÑAR LOS CONOS TRASEROS, SE RECOMIENDA EQUIPARSE CON EL KIT DE CORREA DE TRANSPORTE (EQUIPO OPCIONAL) ¡¡¡ATENCIÓN!!! LA EMBARCACIÓN DEBE APOYARSE OBLIGATORIAMENTE SOBRE LA...
- Página 23 DESCRIPCIÓN - Manipulación OPEN 3.1 Página 23 / 67 613770 - Edición 1...
- Página 24 DESCRIPCIÓN - Manipulación OPEN 3.4 Página 24 / 67 613770 - Edición 1...
- Página 25 DESCRIPCIÓN - Manipulación OPEN 4.2 Página 25 / 67 613770 - Edición 1...
- Página 26 DESCRIPCIÓN - Manipulación OPEN 4.8 Página 26 / 67 613770 - Edición 1...
-
Página 27: I-7-2- Izado
ADVERTENCIA LA EMBARCACIÓN NO DISPONE DE MEDIOS DE IZADO. LA OPERACIÓN DE IZADO DEBE EFECTUARSE OBLIGATORIAMENTE PASANDO CORREAS DE IZADO ADECUADAS BAJO EL CASCO. OPEN 3.1: 1000 mm* OPEN 3.4: 1100 mm* OPEN 4.2: 1220 mm* OPEN 4.8: 1400 mm* *Estimación del centro de gravedad con el motor más pesado. -
Página 28: Flotador
FLOTADOR – Montaje del flotador en el casco FLOTADOR II-1 MANTENIMIENTO DEL FLOTADOR ® El flotador de la embarcación es de tejido STRONGAN DUOTEX 1100 decitex, 1000 g/m² o de NEOPRENO CSM-CR 1100 decitex, 1050 g/m². Los consejos de mantenimiento se especifican en el manual del propietario, VOLUMEN I. II-2 MONTAJE DEL FLOTADOR EN EL CASCO OPEN 4.2 / OPEN 4.8 SI EL FLOTADOR SE HA ALMACENADO A UNA TEMPERATURA INFERIOR A 0 °C, DÉJELO 12 HORAS EN UN LUGAR TEMPLADO (20 °C) ANTES DE... -
Página 29: Fijación De La Faldilla
FLOTADOR – INFLADO DEL FLOTADOR II-3 FIJACIÓN DE LA FALDILLA Posicione la faldilla interna Fije la faldilla interna (tornillos + arandelas) Después de haber fijado la faldilla interna sobre el casco, tire ligeramente del flotador hacia delante para pasar la faldilla externa por encima de la punta de proa (no fijarla de momento). Tire después el flotador hacia atrás. -
Página 30: Inflado Del Flotador
FLOTADOR – INFLADO DEL FLOTADOR II-4 INFLADO DEL FLOTADOR EL INFLADOR a. extremo del tubo b. adaptador c. base del tubo d. orificio de inflado NOTA: opcionalmente hay disponible un inflador eléctrico (12 V) de alto caudal (contacte con su distribuidor). - Página 31 FLOTADOR – INFLADO DEL FLOTADOR EL MANÓMETRO ¡¡¡ATENCIÓN!!! NO UTILICE UN COMPRESOR NI UNA BOTELLA DE AIRE COMPRIMIDO. INFLADO 1. Active todas las válvulas en la posición de inflado. 2. Añada el adaptador correspondiente al diámetro de la válvula "Easy-Push" en el extremo del tubo del inflador. 3.
-
Página 32: Presión
FLOTADOR - PRESIÓN c: 240 mb b: 220 mb c: 240 mb b: 220 mb NOTA: es normal detectar una ligera fuga de aire antes del roscado del tapón de la válvula. Solo los tapones garantizan la estanqueidad final. II-5 PRESIÓN El flotador posee 5 compartimentos. - Página 33 FLOTADOR - PRESIÓN RIESGO de SOBREPRESIÓN Ejemplo: La embarcación está inflada a la presión recomendada (240 mb/3,4 PSI) al comienzo o al final del día (temperatura exterior baja = 10 °C). Durante el día, la embarcación está expuesta a pleno sol en la playa o en la cubierta de un yate (temperatura = 50 °C).
-
Página 34: Sistema De Propulsión
SISTEMA DE PROPULSIÓN Sistema de propulsión Respete las recomendaciones ZODIAC y las del fabricante del motor para el montaje del motor. Para una utilización óptima de la embarcación, consulte con su concesionario. El montaje de los pernos del motor a través del tablero de popa debe realizarse siguiendo un procedimiento de sellado del orificio de paso de los tornillos (montaje con Sikaflex, por ejemplo). -
Página 35: Cómo Conducir La Embarcación
CÓMO CONDUCIR LA EMBARCACIÓN Cómo conducir la embarcación Antes de la puesta en marcha, consulte el manual del propietario, Volumen I. NOTA: compruebe que el flotador esté inflado correctamente. Interruptor de batería en «ON», en Introduzca y conecte el Llave de gasolina en «ON». tensión. -
Página 36: Instalación Y Circuitos
INSTALACIÓN Y CIRCUITOS: COMBUSTIBLE INSTALACIÓN Y CIRCUITOS V-1 CIRCUITO DE COMBUSTIBLE ¡¡¡ATENCIÓN!!! NO UTILICE BIOCOMBUSTIBLES TIPO E10, E85… V-1-1- Ubicación de los elementos OPEN 3.1 / 3.4 Referencia DESCRIPCIÓN Acceso depósito y filtro Depósito de gasolina (opcional) Orificio de llenado con tapón (opcional) Filtro separador agua/gasolina (no suministrado) Página 36 / 67... - Página 37 INSTALACIÓN Y CIRCUITOS: COMBUSTIBLE OPEN 4.2 / 4.8 Referencia DESCRIPCIÓN Acceso depósito y filtro Depósito de gasolina (opcional) Orificio de llenado con tapón (opcional) Filtro separador agua/gasolina (no suministrado) Página 37 / 67 613770 - Edición 1...
-
Página 38: V-1-2- Depósito Portátil (Opcional)
INSTALACIÓN Y CIRCUITOS: COMBUSTIBLE V-1-2- Depósito portátil (opcional) OPEN 3.1 / 3.4 Capacidad nominal = 24 L / 6 OPEN 4.2 / 4.8 Capacidad nominal = 46 L / 12 GAL Referencia DESCRIPCIÓN Depósito portátil* Caña de aspiración Entrada Llenado depósito Cuadrante de nivel de gasolina Nota: esta opción cuenta con acoplamientos rápidos y correas de sujeción para poder sacar el... -
Página 39: V-1-3- Filtro Separador Agua/Gasolina (No Suministrado)
INSTALACIÓN Y CIRCUITOS: COMBUSTIBLE ¡¡¡ATENCIÓN!!! EL RELOJ DE MEDICIÓN ES OBLIGATORIO. SE SUMINISTRA CON EL MOTOR. SI NO LO TUVIERA, CONTACTE CON SU DISTRIBUIDOR. La sonda es de tipo estándar americano: Impedancia (posición de depósito vacío) 30 Ohm Impedancia (posición de depósito lleno) 240 Ohm Todos los cuadrantes del mercado son compatibles, salvo raras excepciones. -
Página 40: V-1-4- Utilización De Las Válvulas De Cierre Del Circuito De Gasolina (No Suministrado)
SUSTITUCIÓN. CAMBIO DEL CARTUCHO DEL FILTRO Respete las recomendaciones ZODIAC y las del fabricante del filtro. Siga las indicaciones contenidas en el manual o las instrucciones del fabricante del motor. Coloque un embudo de vaciado bajo el lugar donde se sustituirá el cartucho. -
Página 41: V-1-5- Recomendaciones
INSTALACIÓN Y CIRCUITOS: COMBUSTIBLE V-1-5- Recomendaciones ADVERTENCIA: EN CASO DE FUGA DE GASOLINA O DE INCENDIO, LA VÁLVULA DE CIERRE DEL CIRCUITO DE GASOLINA, SITUADA EN EL DEPÓSITO, PERMITE AISLAR EL DEPÓSITO DEL CIRCUITO DE GASOLINA Y DEBE PERMANECER CERRADA. UN DEPÓSITO LLENO EVITA LA CONDENSACIÓN CADA VEZ QUE SE SALGA. -
Página 42: Circuito Eléctrico
INSTALACIÓN Y CIRCUITOS: ELÉCTRICO V-2 CIRCUITO ELÉCTRICO V-2-1- OPEN 3.1 / 3.4 / 4.2 V-2-1-1- Esquema del haz general Documento disponible en formato PDF en su distribuidor Página 42 / 67 613770 - Edición 1... - Página 43 INSTALACIÓN Y CIRCUITOS: ELÉCTRICO Referencia DESCRIPCIÓN Interruptor luz de navegación Luz blanca (opcional) Luz roja verde Puerto USB (consola) Toma de 12 voltios (consola) Cortacircuitos (opcional) Fusible general 30 A V-2-1-2- Plano del haz general Referencia DESCRIPCIÓN Conexión de batería Conexión de cortacircuitos Conexión de barra colectora masa Conexión de interruptor de luz de navegación...
- Página 44 INSTALACIÓN Y CIRCUITOS: ELÉCTRICO Página 44 / 67 613770 - Edición 1...
-
Página 45: V-2-2- Open 4.8
INSTALACIÓN Y CIRCUITOS: ELÉCTRICO V-2-2- OPEN 4.8 V-2-2-1- Esquema del haz general Documento disponible en formato PDF en su distribuidor Página 45 / 67 613770 - Edición 1... - Página 46 INSTALACIÓN Y CIRCUITOS: ELÉCTRICO Referencia DESCRIPCIÓN Interruptor luz de navegación Interruptor de bomba de achique (opcional) Bomba de achique (opcional) Luz blanca (opcional) Luz roja verde Puerto USB (consola) Toma de 12 voltios (consola) Cortacircuitos (opcional) Fusible general 30 A V-2-2-2- Plano del haz general Página 46 / 67 613770 -...
- Página 47 INSTALACIÓN Y CIRCUITOS: ELÉCTRICO Referencia DESCRIPCIÓN Conexión de batería Conexión de cortacircuitos Conexión de barra colectora masa Conexión de interruptor de luz de navegación Conexión de luz blanca Conexión de cuadrante de nivel de gasolina Conexión de luz roja/verde Conexión de transmisor de nivel de gasolina Conexión de barra colectora positivo Conexión de toma de 12 voltios (consola) Conexión de puerto USB...
-
Página 48: V-2-3- Ubicación De Los Elementos
INSTALACIÓN Y CIRCUITOS: ELÉCTRICO V-2-3- Ubicación de los elementos Referencia DESCRIPCIÓN Cortacircuitos (opcional) Bandeja batería Tapa de acceso mantenimiento batería V-2-4- Cortacircuitos (opcional) Cuando no utilice la embarcación, ponga el cortacircuito en la posición OFF. ADVERTENCIA APAGUE EL MOTOR ANTES DE COLOCAR EL CORTACIRCUITOS EN LA POSICIÓN OFF. -
Página 49: V-2-5- Batería (No Suministrada)
INSTALACIÓN Y CIRCUITOS: ELÉCTRICO V-2-5- Batería (no suministrada) Para el mantenimiento corriente, respete las recomendaciones de ZODIAC y las del fabricante de baterías. REALICE EL MANTENIMIENTO DE LA BATERÍA: MANTENGA LIMPIA Y SECA LA BATERÍA PARA EVITAR UN DESGASTE PREMATURO. -
Página 50: V-2-6- Luces De Navegación
V-2-6- Luces de navegación Accione este botón para encender las luces de navegación. Tiene 3 posiciones. Posición Apagado Posición luz blanca Posición luz blanca, luz roja y luz verde V-2-7- Cableado de un accesorio 1. Elija un emplazamiento de fusible libre. 2. -
Página 51: V-2-1- Conexión De Opciones Open 3.1 / 3.4 /4.8
INSTALACIÓN Y CIRCUITOS – CONEXIÓN DE OPCIONES V-2-1- Conexión de opciones OPEN 3.1 / 3.4 /4.8 La embarcación va equipada de serie con un puerto USB/12 V. No obstante, se pueden añadir accesorios adicionales en determinadas condiciones: Los accesorios que quiera añadir deberán conectarse en la consola. -
Página 52: V-2-2- Conexión De Opciones Open /4.8
INSTALACIÓN Y CIRCUITOS – CONEXIÓN DE OPCIONES V-2-2- Conexión de opciones OPEN /4.8 Limpiaparabrisas Toma de encendedor (de serie) Radio Luces varias Sonda Bocina Equipamiento electrónico diverso Foco Bomba de ducha 102 W máx. Sistema de alarma Potencia máx. adoptada Frigorífico ... - Página 53 INSTALACIÓN Y CIRCUITOS – CONEXIÓN DE OPCIONES Ejemplo 2 Quiere añadir: Una VHF de 60W Un GPS de 36 W Una radio de 180 W Un foco de 120 W Limpiaparabrisas Toma de encendedor (de serie) Radio 180 W Luces varias Sonda Bocina Equipamiento electrónico...
-
Página 54: Instalación De Achiques
INSTALACIÓN Y CIRCUITOS – ACHIQUE V-3 INSTALACIÓN DE ACHIQUES V-3-1- Descripción de elementos funcionales OPEN 3.1 / 3.4 OPEN 4.2 / 4.8 Referencia DESCRIPCIÓN Espiche de casco Pasacascos Pasacascos con membrana Tapón de pasacascos V-3-2- Tapones de pasacascos Embarcación fuera del agua (remolque, sobre basadas, etc.) TAPONES EN POSICIÓN (1) -
Página 55: V-3-3- Espiche De Casco
EN EL FONDEADERO: EN CASO DE FONDEO PROVISIONAL U OTRAS SITUACIONES EN LAS QUE LA EMBARCACIÓN NO TENGA RIESGO DE RECOGER AGUA EN CANTIDADES IMPORTANTES (LLUVIA ABUNDANTE, OLAS ROMPIENTES), COLOQUE LOS ELEMENTOS EN LA POSICIÓN (1) O (2), SEGÚN DESEE. FONDEO PROLONGADO O CON RIESGO: TAPONES RETIRADOS (1). -
Página 56: Dirección
INSTALACIÓN Y CIRCUITOS – DIRECCIÓN V-4 DIRECCIÓN Respete las recomendaciones del fabricante de la dirección (instalación, utilización y mantenimiento). Para una utilización óptima de la embarcación, consulte con su concesionario. V-5 INCENDIO ADVERTENCIA LE RECOMENDAMOS DISPONER DE UN EXTINTOR A BORDO, CONFORME A LAS LEYES VIGENTES EN SU PAÍS. -
Página 57: Fondeo / Amarre
INSTALACIÓN Y CIRCUITOS – Fondeo/Amarre V-6 FONDEO / AMARRE Referencia DESCRIPCIÓN Cornamusas Cojinete de proa de poliéster Pozo de fondeo Cáncamo de roda Cáncamos de tablero de popa Pasacabos ADVERTENCIA EL AMARRE PERMANENTE DEBE REALIZARSE CON EL CÁNCAMO DE RODA SITUADO EN LA PROA DE LA EMBARCACIÓN. ELIJA SU LÍNEA DE FONDEO EN FUNCIÓN DE LA LONGITUD Y DEL PESO DE LA EMBARCACIÓN. -
Página 58: Acceso A Bordo: Escalas (Opcional)
INSTALACIÓN Y CIRCUITOS – Acceso a abordo V-7 ACCESO A BORDO: ESCALAS (OPCIONAL) OPEN 3.1 / 3.4 / 4.2 Tome la tuerca de ojo suministrada con la escala y fíjela en uno de los cáncamos del tablero de popa. Cuelgue la escala de la tuerca de ojo y despliéguela sobre el flotador. -
Página 59: Rigging Mecánico
INSTALACIÓN Y CIRCUITOS – Acceso a abordo COLOCACIÓN DE ESCALA ¡¡¡PELIGRO!!! ASEGÚRESE DE QUE EL MOTOR ESTÉ APAGADO ANTES DE QUE CUALQUIER PERSONA MONTE A BORDO POR LA ESCALA DE POPA. ADVERTENCIA CUANDO LA EMBARCACIÓN SE UTILIZA EN SOLITARIO, CUANDO EL MEDIO DE SUBIDA A BORDO NO SE PUEDE DESPLEGAR A PARTIR DEL AGUA, EL MEDIO DE SUBIDA DEBE ESTAR INSTALADO DE MODO PERMANENTE. -
Página 60: Fijación De Asientos
INSTALACIÓN Y CIRCUITO – Fijación asientos V-9 FIJACIÓN DE ASIENTOS Vuestra embarcación tiene el nuevo tipo de fijación (1) para mantener los asientos sobre el casco. Este sistema está compuesto por imanes con un desbloqueo lateral (2). ➢ Desbloquear: Tirar ligeramente sobre la correa de sujeción (3) hacia abajo y hacerla correr sobre el lado. -
Página 61: Emplazamiento De Accesorios
EMPLAZAMIENTO DE ACCESORIOS EMPLAZAMIENTO DE ACCESORIOS VI-1 BIMINI OPEN 3.1 / 3.4 VI-2 BIMINI OPEN 4.2 / 4.8 Página 61 / 67 613770 - Edición 1... -
Página 62: Barra De Seguridad Open 4.8
EMPLAZAMIENTO DE ACCESORIOS VI-3 BARRA DE SEGURIDAD OPEN 4.8 VI-4 DEPÓSITO PORTÁTIL OPEN 3.1 / 3.4 VI-5 DEPÓSITO PORTÁTIL OPEN 4.2 / 4.8 Página 62 / 67 613770 - Edición 1... -
Página 63: Interruptor De Batería
EMPLAZAMIENTO DE ACCESORIOS VI-6 INTERRUPTOR DE BATERÍA VI-7 LUZ BLANCA Página 63 / 67 613770 - Edición 1... -
Página 64: Red De Almacenamiento
EMPLAZAMIENTO DE ACCESORIOS VI-8 RED DE ALMACENAMIENTO VI-9 KIT DE IZADO VI-10 CUBIERTA EVA Página 64 / 67 613770 - Edición 1... -
Página 65: Señalización
SEÑALIZACIÓN SEÑALIZACIÓN VII-1 POSICIÓN DE LAS PEGATINAS VII-1 DESCRIPCIÓN DE LAS PEGATINAS Página 65 / 67 613770 - Edición 1... - Página 66 SEÑALIZACIÓN Página 66 / 67 613770 - Edición 1...
