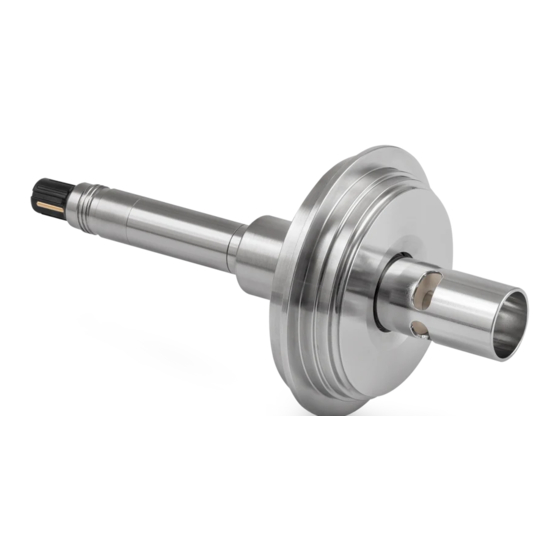

Sensor de conductividad digital para la industria
farmacéutica y la industria alimentaria y de las bebidas
•
Sensor a 2 hilos con lazo de alimentación y tecnología de transmisor integrado
•
Diseño higiénico del sensor para una alta fiabilidad del proceso
•
Equipado con sensor de temperatura integrado y disponible con una amplia gama
de conexiones a proceso
© KROHNE 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es
Hoja de datos técnica
Hoja de datos técnica
Hoja de datos técnica
Hoja de datos técnica

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE SMARTPAT COND 7200

Resumen de contenidos para KROHNE SMARTPAT COND 7200

  • Página 1 • Diseño higiénico del sensor para una alta fiabilidad del proceso • Equipado con sensor de temperatura integrado y disponible con una amplia gama de conexiones a proceso © KROHNE 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 2: Tabla De Contenido

    4.5.1 Instrucciones de instalación general ................... 17 4.5.2 Recomendaciones de instalación ..................18 5 Información del pedido 5.1 Código de pedido ......................20 5.2 Accesorios y consumibles ....................21 6 Notas www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 3: Características Del Producto

    SMARTPAT COND 7200 1.1 SMARTPAT sensor conductivo de conductividad La línea de sensores analíticos SMARTPAT de KROHNE es la primera y la única disponible en el mercado con tecnología de transmisor integrado. Toda la circuitería está miniaturizada y cabe en el cabezal del sensor. Este avance técnico hace que el precio sea la mitad que el de cualquier otro sistema de medida.

  • Página 4: Características Principales

    FDT/DTM con estándar ® abierto en sistemas de bus de campo - HART El sensor SMARTPAT COND 7200 es compatible con todos los indicadores a 2 hilos con lazo de alimentación. www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 5: Medida De Conductividad

    2. A mayor superficie del electrodo, menor resistencia. El área de la superficie (A) y la distancia (L) deben corresponder correctamente con el rango de medida deseado. Es la denominada "célula constante", definida como c=L/A. 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 6: Datos Técnicos

    DN 1" y DN 1,5" Ø 64 mm apto para: DN 50 según DIN 32676 DN 40 según ISO 2852 DN 2" Normas aplicables: ISO 2852, DIN 32676, BS 4825 (ASME BPE) www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 7: Materiales

    Para obtener información exhaustiva sobre las directivas y normas UE y los certificados aprobados, consulte la declaración UE en la página web del fabricante. Otras aprobaciones y estándares Resistencia al choque IEC 60068-2-31 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 8: Dimensiones

    5,63 / 6,81 60 / 90 2,36 / 3,54 40 / 70 1,57 / 2,76 WS 27 M28 x 1,5 35,9 1,41 22,5 0,88 Ø20,5 Ø0,87 VarioPin 0,98 0,08 www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...
  • Página 9 2 Longitud de inserción del sensor 70 mm / 2,76" Dimensiones [mm] Dimensiones [pulgadas] DN 50 DN 65 2 1/2 DN 80 DN 100 DN 125 DN 150 1,54 1,61 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...
  • Página 10 2 TriClamp DN 25/32/40 (1...1,5" / Ø50,5 mm) 3 TriClamp DN 50 (2" / Ø64 mm) Dimensiones [mm] Dimensiones [pulgadas] 21,5 0,85 2,68 ® Varivent DN 40...125 TriClamp DN 25/32/40 50,5 1,99 TriClamp DN 50 2,52 www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 11: Instalación

    El fabricante no es responsable de los daños derivados de un uso impropio o diferente al previsto. El uso previsto del sensor SMARTPAT COND 7200 es la medida de la conductividad en líquidos conductivos. 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 12: Requisitos De Pre-Instalación

    4 Si fuera necesario recalibre la constante de célula para las condiciones de proceso específi- cas. (Para recalibrar conecte a un comunicador de campo HART o conecte el sensor a un PC mediante OPTIBRIDGE / SMARTBRIDGE). www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 13: Conexiones Eléctricas

    únicamente por especialistas entrenados adecuadamente. Compruebe la placa de identificación del equipo para comprobar que el equipo entregado es el que indicó en su pedido. 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 14: Conexión Del Cable Al Sensor

    8 mm...13 mm / 0,31"...0,51". de diámetro. Si utiliza cables con un diámetro mayor, tiene que sustituir los prensaestopas del fabricante por los prensaestopas adecuados. El operador es responsable del sellado correcto de los prensaestopas. Cable VP2-S Negro transparente (protección coaxial interna) Blanco Protección www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 15: Diagrama De Conexión

    Loop - w/o Display (Lazo - sin pantalla) Display - (Pantalla - ) Loop + (Lazo +) Loop - w/ Display (Lazo - con pantalla) Loop + [250Ω] (Lazo + [250Ω]) 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...
  • Página 16 Loop + (Lazo +) ® La caja de conexión SJB 200 W permite el acceso al sensor mediante un equipo portátil HART Para más información consulte el manual de SJB 200 W. www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 17: Conexión Con Sensor Y Sistema De Control

    (los electrodos conductivos deben estar siempre completamente sumergidos en el producto). Tome precauciones estructurales para impedir la interrupción del caudal o la formación de burbujas. 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 18: Recomendaciones De Instalación

    1 Dirección de caudal 2 Sensor pedido • Este tipo de instalación se aconseja sólo si la tubería está del todo llena y no hay partículas ni burbujas de aire en ella. www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...
  • Página 19 • Tenga en cuenta el diámetro de la tubería, o sea compare el DN de la tubería con la longitud de inserción del eje del sensor. 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 20: Información Del Pedido

    Certificado del material Certificado del material Certificado del material Nada Certificación de materiales y copias 3.1 según EN 10204 VGS C VGS C VGS C VGS C 4 4 4 4 www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...

  • Página 21: Accesorios Y Consumibles

    XGA S 030010 1 x 250 ml (botella de vidrio) Solución patrón para la calibración de conductividad 0,147 mS/cm - XGA S 030020 1 x 250 ml (botella de vidrio) 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...

  • Página 22: Notas

    NOTAS SMARTPAT COND 7200 www.krohne.com 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es...
  • Página 23 NOTAS SMARTPAT COND 7200 01/2017 - 4005829401 - TD SMARTPAT COND 7200 R01 es www.krohne.com...
  • Página 24 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
