2 CONFIGURACIONES DEL SISTEMA
2 - 6
PUNTO
(1) Consulte a un especialista de redes para los dispositivos requeridos.
(2) Lo siguiente puede usarse como una contramedida para errores debido al
ruido de alta frecuencia de acuerdo al ambiente de instalación.
• Monte un núcleo de ferrita usando el método que se muestra debajo (3).
• Incremente el número de reintentos de comunicación por TCP/IP.

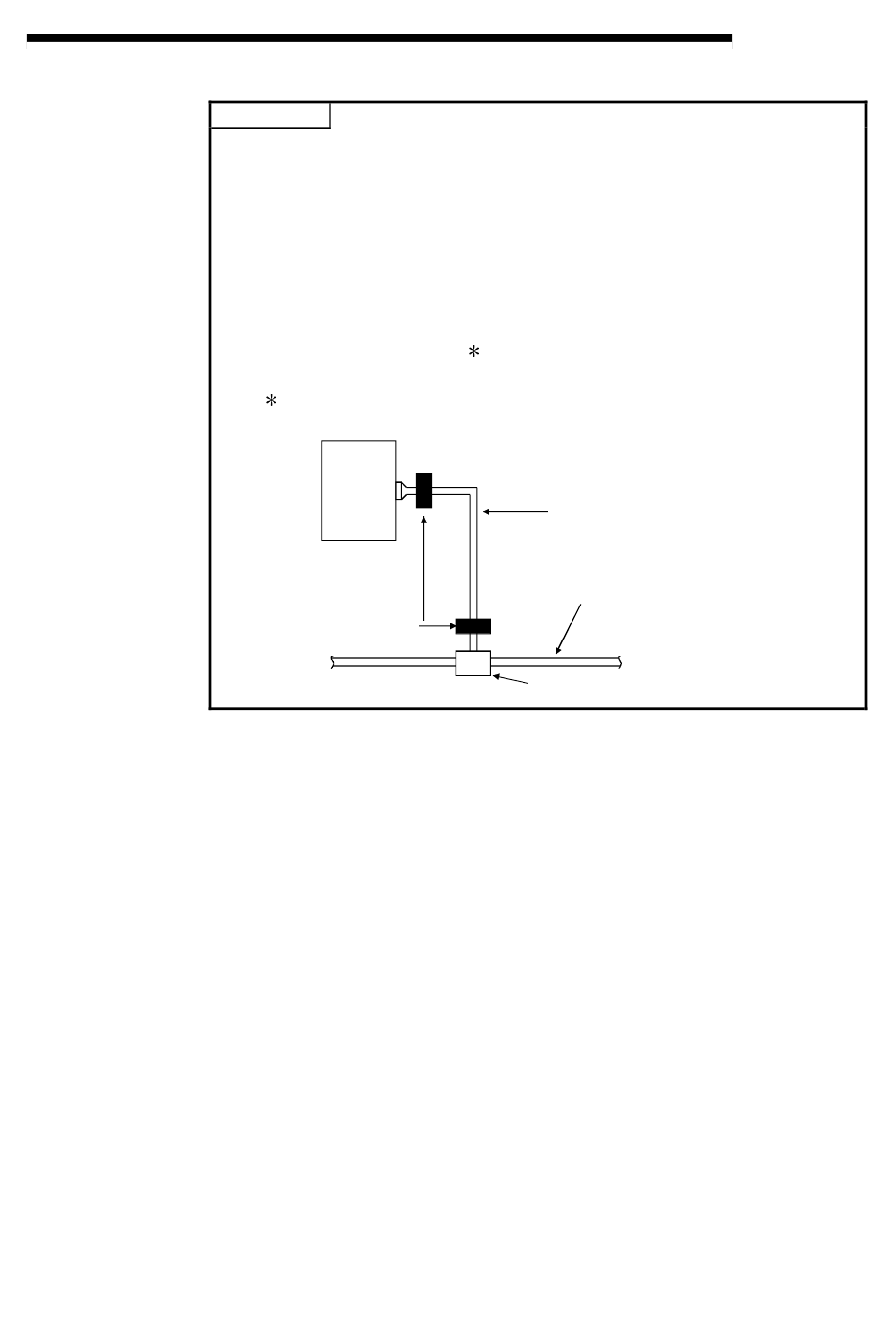

(3) Use el siguiente método para montar un núcleo de ferrita cuando está
conectado a la red por 10BASE5.
(Montaje del núcleo de ferrita)
Monte el núcleo de ferrita ( 1) al lado del módulo Ethernet y el lado del
dispositivo externo/lado del transmisor-receptor para cable AUI.
1 Se puede usar ZCAT 2032-0930 manufacturado por Corporación TDK.
QJ71E71-B5
Núcleo
de ferrita
Cable AUI
Cable coaxial para 10BASE5
Transmisor-receptor
MELSEC-Q
2 - 6
