Equipamiento Necesario; Procedimiento De Instalación - KROHNE BM 26 BASIC Inicio Rápido

INSTALACIÓN
2

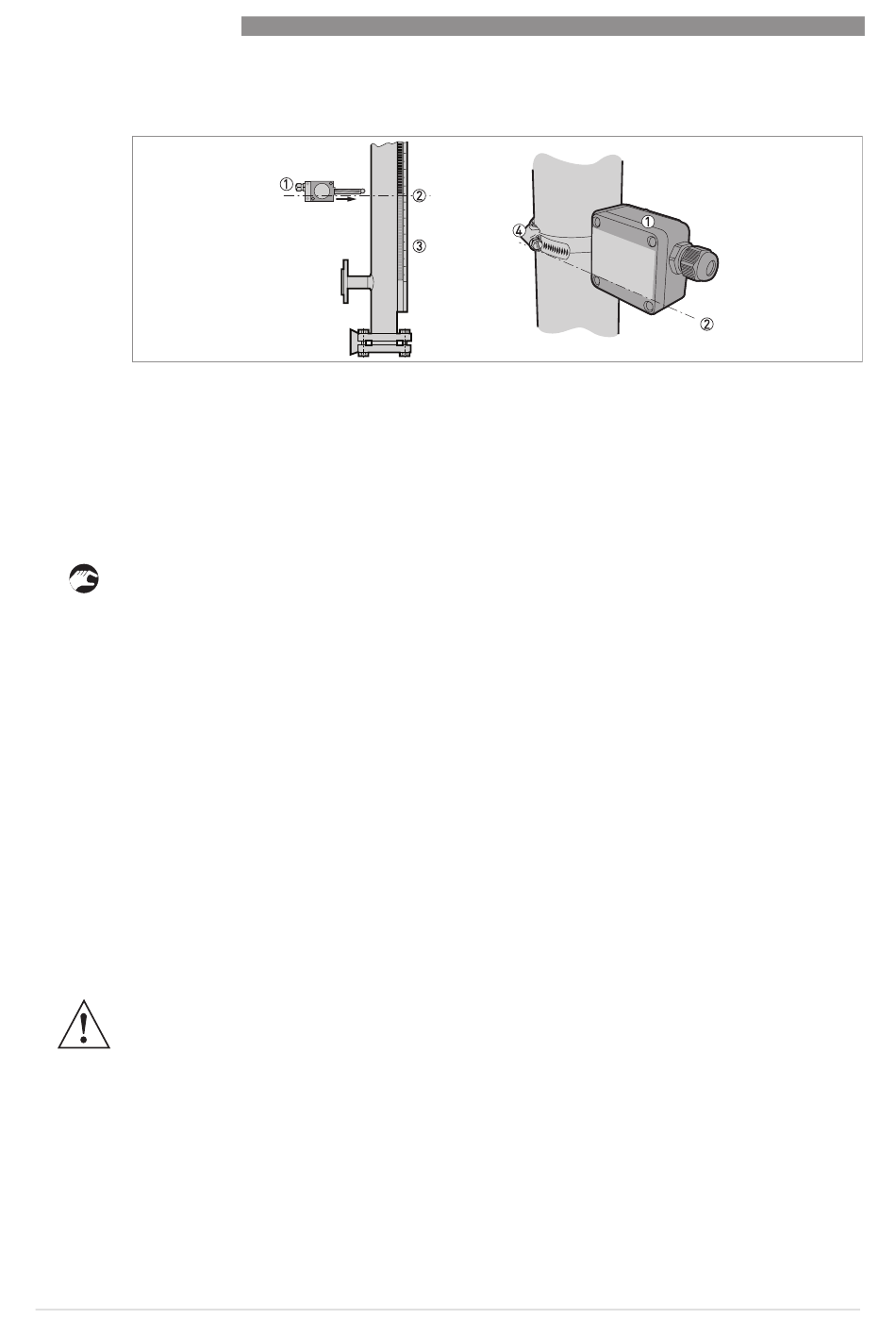

Figura 2-10: Cómo acoplar una alarma
1 Alarma
2 Punto de alarma central
3 Indicador de nivel y escala de medición opcional
4 Abrazadera de la alarma

Equipamiento necesario:

• Destornillador grande de punta ranurada (no suministrado)
Procedimiento de instalación
• Utilice la abrazadera para fijar la alarma a la cámara de medida. No apriete la abrazadera.
i El prensaestopa debe estar en el fondo del alojamiento.
• Mueva el interruptor hasta que el punto de conmutación central se encuentre en el nivel
requerido. Vaya a la escala del indicador de nivel para ayudarse a posicionar el interruptor.
Si la columna de indicador no tiene la opción de escala, será necesario calcular el offset
i
vertical del imán del flotador, en relación con el nivel del líquido (depende de la densidad
del líquido). Ajuste la posición del interruptor para el offset magnético del flotador. Para las
tablas offset verticales, vaya al apéndice en el Manual.
• Ajuste la posición del interruptor para el offset del punto de conmutación.
i Si el interruptor está establecido a un límite BAJO
está por debajo del punto de conmutación); mueva el interruptor hacia arriba una pequeña
distancia para ajustar el offset. Si el interruptor está establecido a un límite ALTO
interruptor está abierta
mueva el interruptor hacia abajo una pequeña distancia para ajustar el offset. Para más
datos, vaya a Definición del punto de conmutación offset
de conmutación. de conmutación de conmutación de conmutación
• Apriete la abrazadera del interruptor.
AVISO!
¡
Asegúrese de que el prensaestopa se encuentra en el fondo del alojamiento y está bien
apretado para impedir la penetración de líquido en el alojamiento.
12
abierta cuando el flotador está por encima del punto de conmutación), abierta abierta
Definición del punto de conmutación offset y a los valores del offset del punto
Definición del punto de conmutación offset Definición del punto de conmutación offset
