Reafilar las cuchillas

No se permite reafilar la
c o l i s a.
La c u c h i l l a d e l a m e s a d e c o r t e
puede reafilarse en total 2 mm (2 x 1 mm).
Para reafilar la cuchilla de la mesa de corte se deben
tener en cuenta los puntos siguientes:
•
Observe la exactitud de los ángulos (45°, 88°).
Los ángulos se pueden comprobar con el calibre
de afilar suministrado.

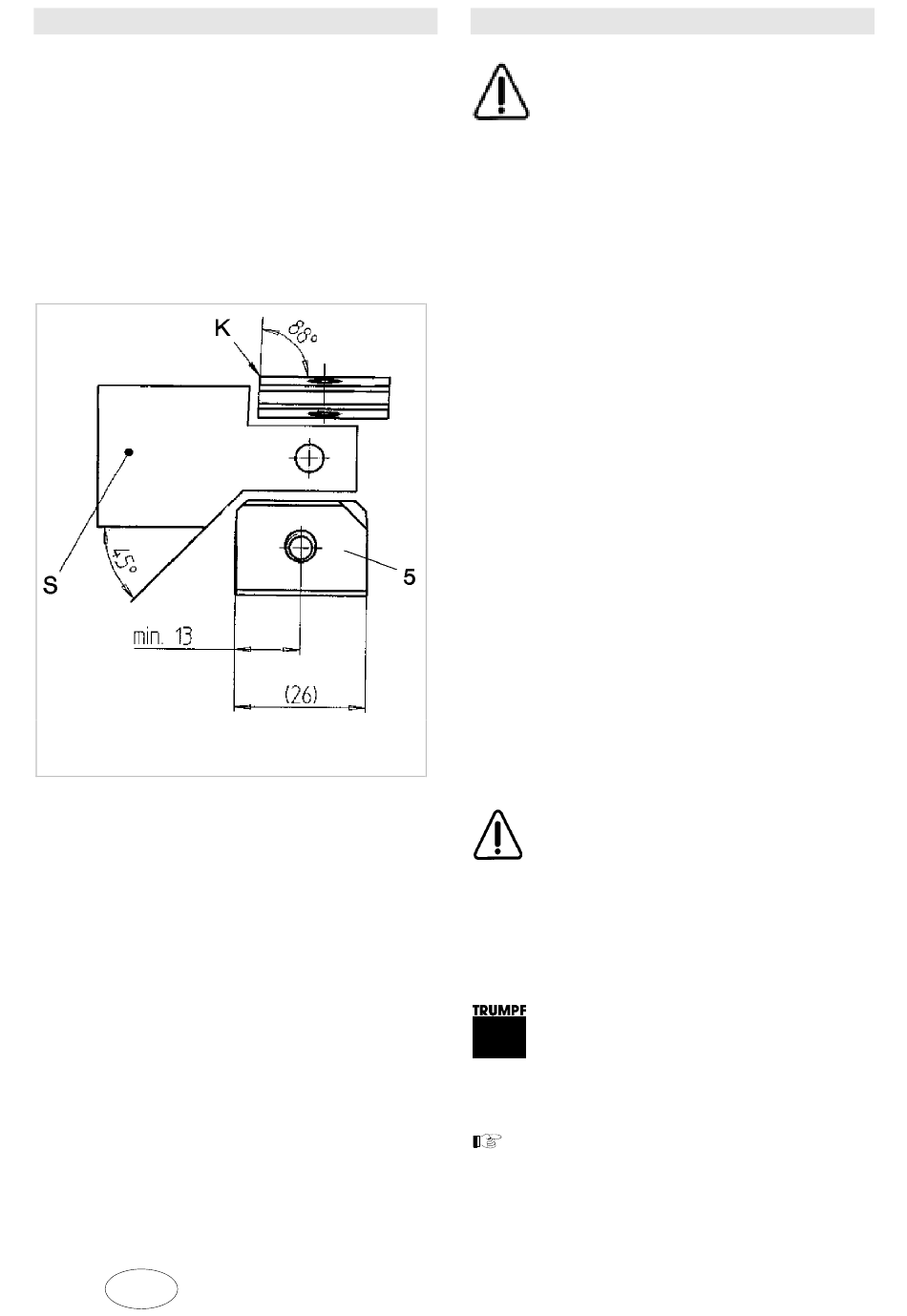

5 Cuchilla de la mesa de corte
K Filo
S Calibre de afilar
•
Procure que haya un buen enfriamiento.
•
Repase ligeramente el canto de corte con una
piedra fina al aceite.
•
Respete la longitud mínima de 26 mm o de
13 mm. Las cuchillas de la mesa de corte más
cortas deben recambiarse.
28
E
c u c h i l l a d e
Fig. 10101
S 420 - 0

Mantenimiento

Antes de efectuar cualquier intervención
en la máquina, extraiga la clavija de la
toma de corriente.
Ranuras de ventilación
Mantenga siempre limpios el equipo y las ranuras de
ventilación.
L u b r i c a c i ó n guía de cuchilla de colisa
La guía de la cuchilla de colisa debe relubricarse en
intervalos de aprox. 20 horas de servicio.
Grasa original: Grasa "S1"
TRUMPF nº de ref. 121486
L u b r i c a c i ó n
engranaje
El relleno o cambio de la grasa del engranaje es
necesario después de posibles reparaciones, o como
mucho, tras 300 horas de funcionamiento.
Grasa original: Grasa "G1"
TRUMPF n° de ref. 139440
Grasas BLASER Blasolube 308
alternativas: BP Energrease HTB2
FUCHS Renoplex EP 1
MOBIL Mobiltemp SHC 32
Cambio de las escobillas
Cuando las escobillas están gastadas, la máquina
queda parada.
El cambio de escobillas tiene que ser efectuado, al
igual que cualquier otra reparación, por un especiali-
sta.
Reparaciones
Las herramientas eléctricas corresponden a
las disposiciones de seguridad específicas.
Las reparaciones deben ser efectuadas
únicamente por un especialista, ya que, de lo
contrario, se pueden producir accidentes
para el usuario.
Si la máquina ha sido desarmada, hay que
observar que el árbol (14) se apriete con un
momento de 25 N m .
Utilice exclusivamente piezas de recambio
originales.
Observe las indicaciones en la placa de característi-
cas.
Las direcciones de los representantes de
TRUMPF las encontrará al final de este
manual de operación.
engranaje / cabeza del
