INSTALLATION
DE
Einbau des Gegenflansches
Direkt auf den inneren Teil des Rumpfes zugreifen, auf den Bereich, in dem der Anrieb installiert wird.
F
Die Position des Antriebs muss ein müheloses Arbeiten bei der Installation
ermöglichen.

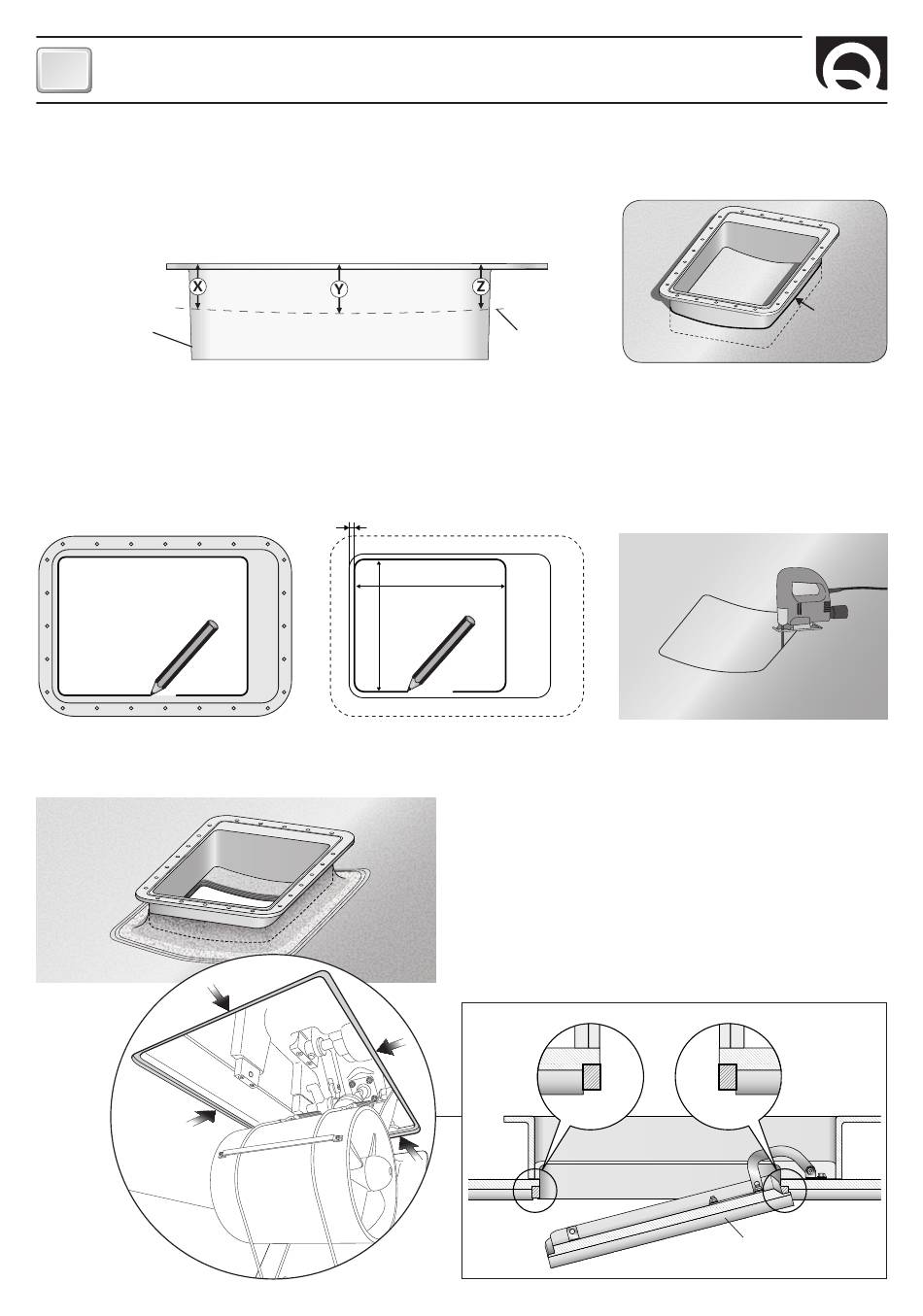

Fig. 1
GEGENFLANSCHES
• Die langen Seiten des Gegenflansches in einem Abstand: X = Z = 130/140 mm abzüglich der Stärke vom Rumpf (Abb. 1) absch-
neiden. Y = an die Biegung vom Rumpf anpassen.
• Die kurzen Seiten des Gegenflansches an der Position, an der er angebracht werden soll, entsprechend dem Verlauf des Schif-
fsrumpfes schablonieren.
• Den entsprechend zugeschnittenen Gegenflansch auflegen und prüfen, ob die vier Seiten am Schiffsrumpf anliegen; wenn nicht,
anpassen, bis er an der Position, an der er befestigt werden soll, auf dem Schiffsrumpf anliegt.
Abb. 2
• Mit einem Stift den inneren Umfang des
Gegenflansches aufzeichnen (Abb. 2).
Abb. 5
22
Abb. 3
20
mm
480
mm
420
mm
• Den Gengenflansch entfernen und den
Bereich, der ausgeschnitten werden
soll (Abb. 3).
• Den Gegenflansch mit der vorbestimmten Position abgleichen
und ihn harzen oder im Fall von Aluminium oder Stahl gemäß den
für die Bauart des Bootbodens als geeignet angegebenen Tech-
niken schweißen (Abb. 5).
• Auf dem gesamten Umfang der Öffnung des Schiffsrumpfes
einen stabilen Anschlag für das Schließen der Luke anbringen
(Abb. 6).
Abb. 6
RUMPF
Abb. 4
• Die Öffnung des Schiffsrumpfes au-
sführen, dazu den zuvor aufgezeichne-
ten Bereich ausschneiden (Abb. 4).
GEGENFLANSCHES
RUMPF
RETRACTABLE THRUSTER BTR250 - FR DE ES - REV05B D00
CUT LINE
LUKE
