Resumen de contenidos para KROHNE OPTIBAR PSM 1010

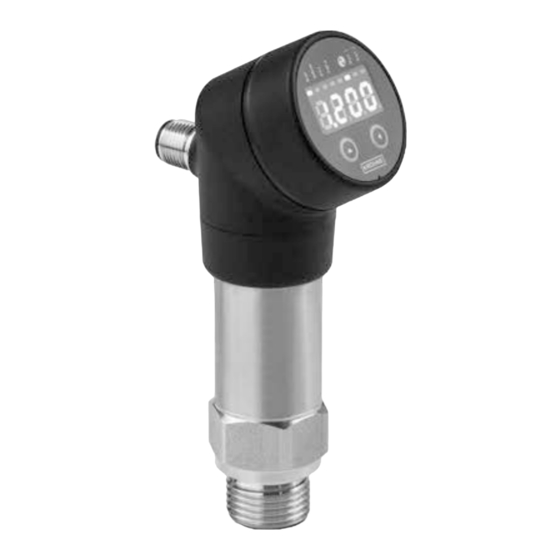

- Página 1 OPTIBAR PSM 1010 OPTIBAR PSM 1010 Hoja de datos técnica Hoja de datos técnica Hoja de datos técnica Hoja de datos técnica Presostato electrónico con diafragma nivelado para aplicaciones generales © KROHNE 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es...
-
Página 2: Tabla De Contenido
4.1 Instrucciones de seguridad .................... 14 4.2 Asignación de terminales....................14 4.3 Esquemas de conexión eléctrica..................15 4.4 Señales de salida de conmutación................. 15 5 Código de pedido 6 Notas www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 3: Características Del Producto
El OPTIBAR PSM 1010 se entrega con un conector eléctrico M12 4 polos y ofrece dos señales de salida a la vez con comunicaciones múltiples como 4…20 mA, 0…10V, transistores NPN y PNP e interfaz IO-Link. -
Página 4: Aplicaciones
• Medida de la presión absoluta y manométrica de gases y líquidos • Automatización de procesos • Protección contra el funcionamiento en seco de bombas de suministro • Monitorización de la presión de compresores www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 5: Datos Técnicos
Estabilidad a largo plazo ≤ 12 ms (T90) Tiempo de respuesta inicial ≥ 1 bar / 14,5 psi: resistente al vacío Resistencia al vacío < 1 bar / 14,5 psi: bajo pedido 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 6: Condiciones De Instalación
Protección contra inversión de Con las conexiones invertidas no ocurren daños pero el equipo no funciona. polaridad Rizado Alimentación: 0,05% URL Carga: 0,1% URL Conexión eléctrica Conector M12x1, 4-pines www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 7: Propiedades De La Señal De Conmutación
10g RMS (25...2000 Hz) conforme a EN 60068-2-6 ≥ 60 bar / 870 psi) Resistencia a los choques 500g / 11 ms (P (impacto) conforme a EN 60068- 2-27 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 8: Dimensiones
DATOS TÉCNICOS OPTIBAR PSM 1010 2.2 Dimensiones Figura 2-1: Dimensiones Dimensiones ["] [mm] ["] [mm] ["] 1,02 35,5 1,40 2,52 Tabla 2-1: Dimensiones en mm y pulgada www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 9: Transmisor De Presión Con Conexión Roscada (Iso 228)
* PN ≥ 60 bar: La longitud del equipo aumenta 9 mm La longitud total del equipo está formada por la conexión eléctrica (a), el alojamiento del transmisor (e) y la conexión a proceso (k). 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 10: Transmisor De Presión Con Conexión Roscada (Ansi)
* PN ≥ 60 bar: La longitud del equipo aumenta 9 mm La longitud total del equipo está formada por la conexión eléctrica (a), el alojamiento del transmisor (e) y la conexión a proceso (k). www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 11: Instalación
Al instalar el equipo en exteriores donde exista el riesgo de relámpagos o sobretensiones • que puedan dañar el equipo, recomendamos la instalación de una protección contra sobretensiones adecuada entre el equipo de alimentación o el armario de control y el equipo. 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 12: Montaje
• Enrosque el equipo en la rosca manualmente. • Los equipos provistos de muescas para llaves se tienen que apretar con una llave. Para información sobre el par de apriete consulte la tabla siguiente. www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 13: Pasos De Instalación De Las Conexiones Conforme A En 837
• A continuación apriete el equipo con la llave. Tamaño de la Par de apriete [Nm] llave 1/4 NPT aprox. 30 1/2 NPT aprox. 70 Tabla 3-3: Pares de apriete 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 14: Conexiones Eléctricas
Alimentación - Señal 1 IO-Link / PNP / NPN conmutable (SIO) Señal 2 PNP / NPN / mA / V conmutable Protección Racor de presión Tabla 4-1: Asignación de terminales www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 15: Esquemas De Conexión Eléctrica
3 IO-Link Master 4 Alimentación 4.4 Señales de salida de conmutación La salida de las señales de conmutación puede configurarse con dos funciones diferentes, para actuadores normalmente abiertos y normalmente cerrados. 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... -
Página 16: Función De Ventana
Figura 4-3: Señales de salida de conmutación (función de ventana) 1 FH (ventana alta) 2 Rango de presión 3 FL (ventana baja) 4 Hno (normalmente abierto) 5 Hnc (normalmente cerrado) www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es... -
Página 17: Función De Histéresis
Figura 4-4: Señales de salida de conmutación (función de histéresis) 1 SP (punto de encendido) 2 Histéresis 3 rP (punto de desconexión) 4 Hno (normalmente abierto) 5 Hnc (normalmente cerrado) 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... - Página 18 1 SP (punto de encendido) 2 Histéresis 3 rP (punto de desconexión) 4 Hnc (normalmente cerrado) 5 dS (retardo de encendido) 6 dr (retardo de desconexión) 7 Hno (normalmente abierto) www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es...
-
Página 19: Código De Pedido
Rosca ISO228 G1/4"; EN 837-1; 316L Rosca ISO228 G1/4"; DIN3852; 316L Rosca ANSI 1/4"NPT-macho; 316L Z Conexión a proceso personalizada Diafragma / Líquido de llenado S 316L (1.4435); Aceite de silicio 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... - Página 20 Otros idiomas disponibles bajo pedido. EN - Inglés DE - Alemán F FR - Francés Certificados M véase el código VZPA/B adicional Marcado T Placa de tag (30 x 19 mm) Accesorios VGKU www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es...
-
Página 21: Notas
NOTAS OPTIBAR PSM 1010 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com... - Página 22 NOTAS OPTIBAR PSM 1010 www.krohne.com 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es...
- Página 23 NOTAS OPTIBAR PSM 1010 07/2021 - 4008942701 - TD OPTIBAR PSM 1010 R02 es www.krohne.com...
- Página 24 Servicios de ingeniería, puesta en marcha, calibración, mantenimiento y formación Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.de La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
