E S P A Ñ O L
Mediciones de corriente ( ,
ADVERTENCIA: NUNCA INTENTE MEDIR
UN CIRCUITO CUANDO EL POTENCIAL
ENTRE CIRCUITO ABIERTO Y TIERRA SEA
MAYOR A 1000V. USTED PUEDE DAÑAR EL
MEDIDOR O RESULTAR HERIDO SI EL FUSIBLE
SE FUNDE DURANTE TAL MEDICIÓN.
PRECAUCIÓN: VERIFIQUE LOS FUSIBLES
DEL MEDIDOR ANTES DE MEDIR CORRIENTE.
UTILICE LAS TERMINALES, FUNCIÓN Y
RANGO APROPIADOS PARA LAS MEDICIONES
DE CORRIENTE. NUNCA PONGA LAS PUNTAS
DE PRUEBA EN PARALELO CON NINGÚN
CIRCUITO O COMPONENTE CUANDO ESTAS
SE ENCUENTREN CONECTADAS A LAS
TERMINALES DE CORRIENTE.
Los rangos de corriente disponibles son: 500
μA, 5000 μA, 50 mA, 500 mA, 5 A y 10 A.
Medición:
Teclas del menú:
Conexión de puntas de
prueba:
Pantalla primaria:
Pantalla secundaria:
Medición:
Teclas del menú:
Conexión de puntas de
prueba:
Pantalla primaria:
Pantalla secundaria:
Medición:
Teclas del menú:
Conexión de puntas de
prueba:
Pantalla primaria:
Pantalla secundaria:
18
)
Amperes CA RMS
verdaderos
(sin selección)

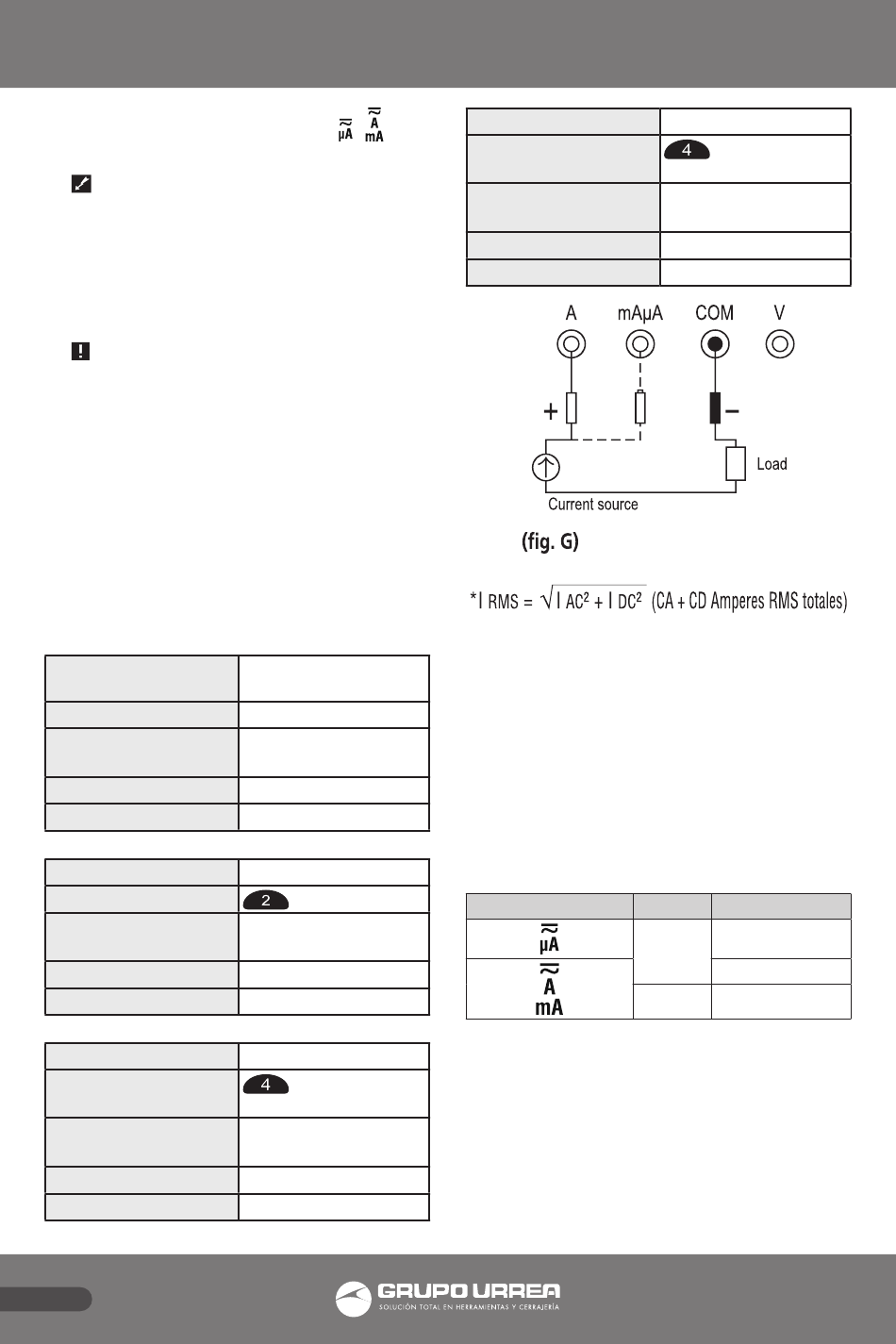

(fig. G)
CA
Hz
Amperes CD
CD
(fig. G)
°F
-
CA + CA RMS totales
CA + CD o CA CD
(presione para cambiar)
(fig. G)
CA + CD
Hz
Medición:
Teclas del menú:
Conexión de puntas de
prueba:
Pantalla primaria:
Pantalla secundaria:

Para medir corriente CA o CD

1. Apague la energía del circuito y descargue
todos los capacitores de alto voltaje.
2. Inserte la punta de prueba negra en la
terminal COM y la punta de prueba roja en
una terminal de entrada apropiada para
la medición del rango de acuerdo con la
siguiente tabla:
Interruptor giratorio Entrada
*Para evitar fundir el fusible de 440 mA del
medidor, utilice la terminal mAμA sólo si está
seguro de que la corriente es menor a 400mA.
3. Abra la pista del circuito a ser probado.
Toque la punta de prueba roja con el lado más
positivo de la apertura y toque la punta de
CA/CD Pantalla doble
CA + CD o CA CD
(presione para cambiar)
(fig. G)
CA
CD
Rangos
500 μA, 5000 μA
mAμA
50 mA, 500 mA
A 5 A, 10 A
