Condiciones de transporte y colocación

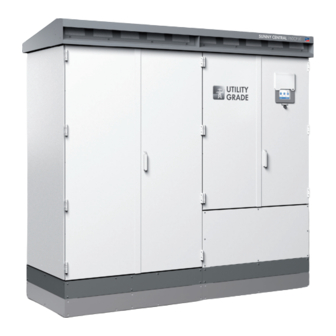

SUNNY CENTRAL 500CP XT/630CP XT/720CP XT/
760CP XT/800CP XT/850CP XT/900CP XT/1000CP XT
SCCPXT-TA-E7-es-72 | Versión 7.2
ESPAÑOL

Publicidad

Tabla de contenido
loading

Resumen de contenidos para SMA SUNNY CENTRAL 500CP XT

  • Página 1 Condiciones de transporte y colocación SUNNY CENTRAL 500CP XT/630CP XT/720CP XT/ 760CP XT/800CP XT/850CP XT/900CP XT/1000CP XT SCCPXT-TA-E7-es-72 | Versión 7.2 ESPAÑOL...
  • Página 2: Tabla De Contenido

    Índice SMA Solar Technology AG Índice Indicaciones sobre este documento .................... Área de validez ..............................3 Nomenclatura..............................3 Vista general del producto ......................Estructura del inversor ............................4 Componentes del inversor ..........................4 Contenido de la entrega..........................5 Estructura de la red de comunicación......................6 Información de colocación......................
  • Página 3: Indicaciones Sobre Este Documento

    1 Indicaciones sobre este documento SMA Solar Technology AG 1 Indicaciones sobre este documento Área de validez Este documento es aplicable a los siguientes modelos: Modelo Versión de fabrica- Versión del firm- Versión del firm- ción ware de la UCO ware del DSP SC 500CP‑10 (Sunny Central 500CP XT)
  • Página 4: Vista General Del Producto

    2 Vista general del producto SMA Solar Technology AG 2 Vista general del producto Estructura del inversor Imagen 1: Estructura del inversor Posición Denominación Armario del inversor Armario de conexiones Área de conexión Componentes del inversor Imagen 2: Componentes del inversor Posición Componente...
  • Página 5: Contenido De La Entrega

    2 Vista general del producto SMA Solar Technology AG Posición Componente Descripción Interruptor de CC El interruptor de CC desconecta inmediatamente el inversor del generador fotovoltaico. SC-COM El SC-COM es la unidad de comunicación del inversor. El SC-COM esta- blece la conexión entre el inversor y el operador de la planta.
  • Página 6: Estructura De La Red De Comunicación

    2 Vista general del producto SMA Solar Technology AG Posición de la agarradera de fusibles APR La agarradera de fusibles APR está en la parte interior de la puerta derecha del armario de conexiones. Estructura de la red de comunicación Para conectar el inversor a un ordenador a través de la interfaz de servicio o de internet, la unidad de comunicación...
  • Página 7 2 Vista general del producto SMA Solar Technology AG • Red de regulación El operador de red transmite las especificaciones de gestión de red a través de esta red a los inversores. La red de regulación se utiliza exclusivamente para las funciones de gestión de red que se transmiten y ejecutan dentro del tiempo requerido.
  • Página 8: Información De Colocación

    3.1.1 Comportamiento en caso de aumento de las temperaturas Sunny Central 500CP XT/630CP XT/720CP XT/760CP XT/800CP XT/850CP XT/900CP XT A temperaturas de hasta 25 °C, el inversor trabaja con un 110% de su potencia nominal. A temperaturas entre 25 °C y 50 °C, la potencia de CA suministrada por el inversor se reduce de forma indirectamente proporcional al aumento de la temperatura, hasta un 100% de la potencia nominal.
  • Página 9 3 Información de colocación SMA Solar Technology AG Sunny Central 1000CP XT A temperaturas de hasta 25 °C, el inversor trabaja con un 110% de su potencia nominal. A temperaturas entre 25 °C y 40 °C, la potencia de CA suministrada por el inversor se reduce de forma indirectamente proporcional al aumento de la temperatura, hasta un 100% de la potencia nominal.
  • Página 10: Requisitos Del Lugar De Colocación

    3 Información de colocación SMA Solar Technology AG 3.1.2 Requisitos del lugar de colocación ☐ El lugar de colocación debe ser accesible en todo momento. ☐ Debe garantizarse un consumo de aire fresco del inversor de 3 000 m ☐ El lugar de colocación debe estar situado por debajo de la altura máxima de colocación.
  • Página 11: Entrada Y Salida De Aire

    3 Información de colocación SMA Solar Technology AG 3.1.3 Entrada y salida de aire El inversor aspira el aire fresco a través de las rejillas de ventilación en el techo y lo vuelve a expulsar por las ranuras en la parte trasera del inversor.
  • Página 12: Función De Desconexión En Caso De Bajas Temperaturas

    3 Información de colocación SMA Solar Technology AG 3.1.5 Función de desconexión en caso de bajas temperaturas En caso de bajas temperaturas, el inversor inyecta hasta el 110% de su potencia nominal hasta alcanzar el límite de desconexión. La temperatura del límite de desconexión es de: −25 °C.
  • Página 13: Posición De Los Orificios De Montaje

    3.2.3 Dimensiones del pedestal SMA Solar Technology AG le ofrece pedestales prefabricados de hormigón. Estos pedestales proporcionan un apoyo óptimo para el inversor y facilitan la introducción de cables. Los pedestales los encaja en el suelo el propio instalador. El inversor se monta directamente sobre el pedestal.
  • Página 14: Distancias Mínimas

    3 Información de colocación SMA Solar Technology AG Dimensiones de los pedestales Las medidas del pedestal de hormigón pueden ser ligeramente distintas de lo indicado. Si lo desea, le enviaremos con mucho gusto los dibujos de construcción actuales de los pedestales.
  • Página 15 3 Información de colocación SMA Solar Technology AG Colocación en un espacio cerrado El inversor debe colocarse en un espacio cerrado. • Asegúrese de que las personas no autorizadas no tienen acceso al inversor. Respete las distancias mínimas Respete estas distancias mínimas para garantizar un funcionamiento correcto del inversor.
  • Página 16 3 Información de colocación SMA Solar Technology AG Posición Denominación Inversor 2 Transformador de media tensión e instalación de distribución de media tensión Recorrido de los cables entre el inversor y el transformador de media tensión Distancias mínimas entre dos inversores y un transformador Variante 2: Partes frontales frente a frente...
  • Página 17: Distancias Mínimas En Salas Técnicas

    3 Información de colocación SMA Solar Technology AG 3.3.2 Distancias mínimas en salas técnicas Daños por aire de salida aspirado o aberturas de ventilación bloqueadas El aire entrante aspirado enfría los componentes del inversor. Si no se respetan las distancias mínimas, podría aspirarse el aire caliente de salida del inversor.
  • Página 18: Requisitos De La Superficie De Colocación

    Anchura de paso mínima Inversor Requisitos de la superficie de colocación Si utiliza un pedestal de SMA Solar Technology AG, debe cimentar el lugar de colocación. La fosa debe tener estas características: ☐ La fosa se debe elevar de acuerdo con la altura del pedestal.
  • Página 19: Requisitos Para La Base Y El Tendido De Cables

    30 mm. Requisitos para la base y el tendido de cables Si no utiliza un pedestal de SMA Solar Technology AG, también puede colocar el inversor sobre una base. La base debe tener estas características: ☐...
  • Página 20 3 Información de colocación SMA Solar Technology AG ☐ Deben tenerse en cuenta las aberturas para el paso de cables en la base. ☐ Para facilitar el uso y el mantenimiento, se recomienda ensanchar la base alrededor del inversor o prever una superficie plana y firmemente fijada.
