Preparação do quadro de distribuição
Se o ambiente de instalação precisar de Sobretensão
Categoria III (OVCIII), o lado de entrada da
alimentação elétrica externa deve ser protegido por
meio do circuito de proteção (por exemplo, um
varistor) em conformidade com as regulamentações
localmente aplicáveis.
Para obter informações sobre o espaço necessário
pelo gerenciador de energia:
f Consulte o capítulo "Dados técnicos" na
página 60.
e Para a instalação, o gerenciador de energia requer
inclinação horizontal 11,5 em um trilho DIN na
caixa de distribuição.
e Instale a unidade da alimentação elétrica do
gerenciador de energia a uma distância mínima
de inclinação horizontal 0,5 do compartimento do
gerenciador de energia.
e Proteja todas as interfaces elétricas do contato
direto/indireto.

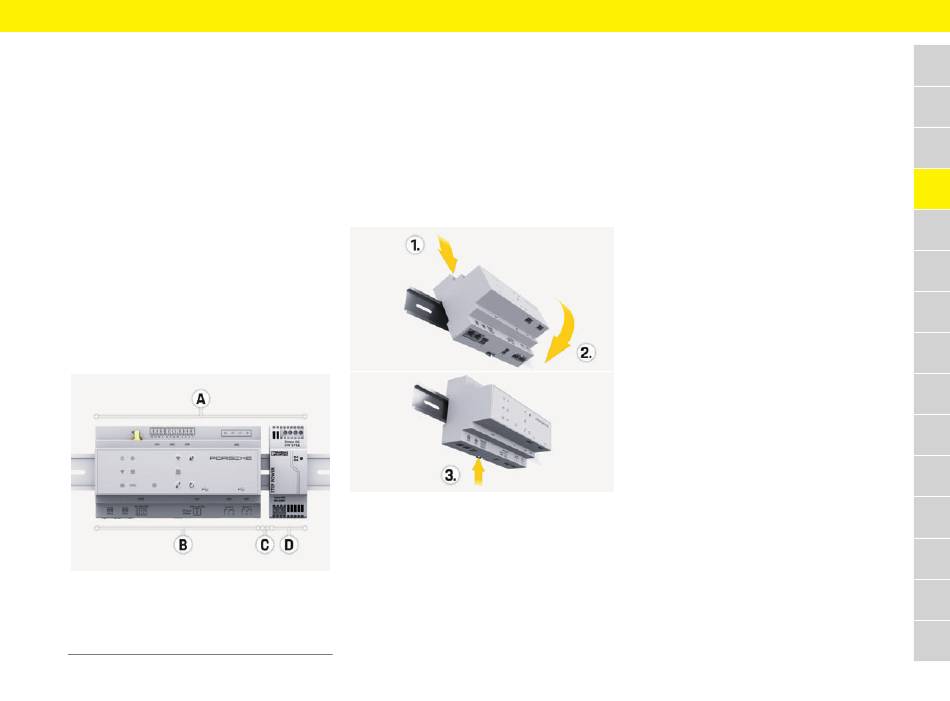

Fig. 7: Preparação do quadro de distribuição
A Inclinação horizontal 11,5
B Inclinação horizontal 9
C Inclinação horizontal 0,5
D Inclinação horizontal 2
Instalação no quadro de distribuição
b Todas as conexões de cabo estão conectadas ao
gerenciador de energia.
b O suporte do trilho DIN no compartimento do
gerenciador de energia está solto.
1. Posicione o suporte do trilho DIN no trilho DIN da
caixa de distribuição em uma inclinação.
2. Incline o compartimento do gerenciador de
energia e coloque-o nivelado no trilho DIN.
3. Aperte o suporte do trilho no compartimento do
gerenciador de energia.
Fig. 8: Instalação no quadro de distribuição
4. Verifique se o gerenciador de energia está preso
com firmeza ao trilho DIN.
Instalação e conexão
Instalação dos sensores de corrente
Instale os sensores de corrente para medir a corrente
geral da empresa/doméstica após a instalação do
fusível principal nas fases principais relevantes. Os
fluxos de energia ainda não devem ter sido divididos
em mais subcircuitos.
f Consulte o capítulo "Resumo" na página 49.
e Cumpra com o comprimento máximo permitido
de cabo de 3,0 m por sensor de corrente.
e Selecione um local de instalação no qual os cabos
possam atravessar direto e preste atenção na
direção da medição (seta apontando em direção
ao consumidor de energia).
e Insira o cabo de instalação no sensor de energia e
feche a tampa do sensor.
Se os cabos do sensor precisarem ser estendidos,
use o mesmo tipo de cabo, se possível.
Se o ambiente de instalação precisar do uso da caixa
de distribuição montada em parede opcional, os
cabos devem ser roteados na caixa de distribuição
por meio de sistemas adequados de roteamento de
cabo (conduítes vazios, dutos de cabos, etc.).
