Установка и подключение
постоянного тока (J102) будет по ошибке
US
установлена в порт для RS485/CAN. Это может
привести к повреждению энергетического
менеджера. Исключите ошибки при подключении
FC
путем установки шестиполюсного
соединительного штекера, входящего в поставку,
без соединительного провода (J1000).
ESM
e Вставьте соединительный штекер без
соединительного провода в гнездо J1000
PTB
в корпусе энергетического менеджера.
Подключение релейных каналов
TR
Информация
RU
Не подходит для подключения к релейным
каналам в программном обеспечении 08/2019.
Информацию о будущих функциях см. в релизах
UK
по новым версиям ПО.
В поставку энергетического менеджера входит
VIE
соответствующий соединительный штекер без
соединительного провода.
e Вставьте соединительный штекер без
HE
соединительного провода в гнездо J900/J901
в корпусе энергетического менеджера.
AR
JPN
KOR
CHS
CHT
THA
86
Соединительный штекер для
измерения тока
Параметр Значение
Соединительный штекер J200/J300/J301
Изготовитель Контакт Phoenix
Номер запчасти втулки 1766369
Номер запчасти штекера 1939439
Обзор соединительных штекеров

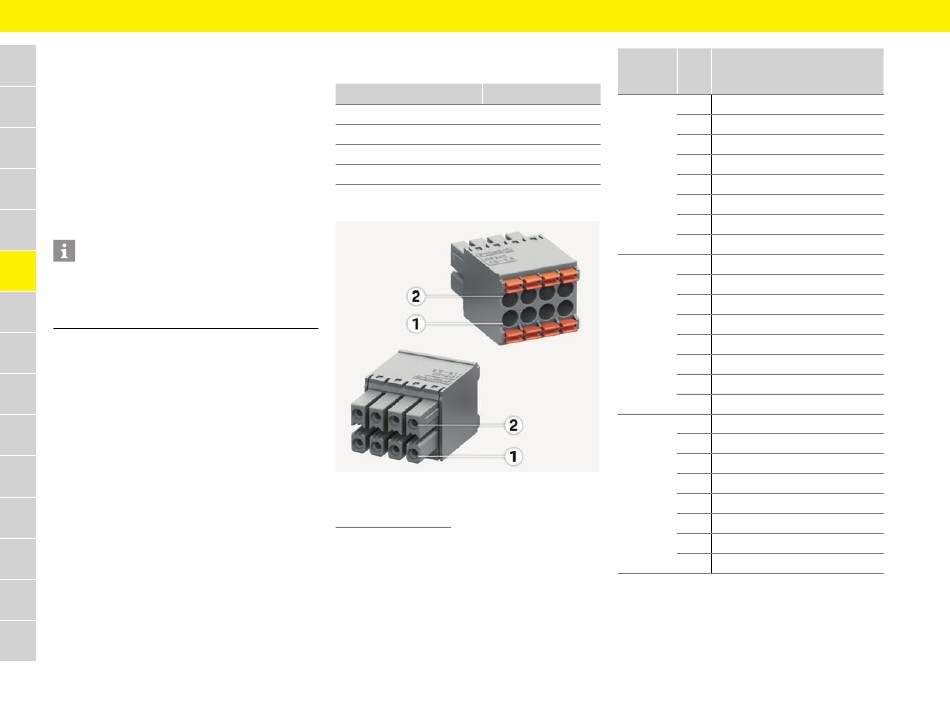

Рис. 10: Обзор J200/J300/J301
1 Контакт 1
2 Контакт 2
Соедини- Кон- Сигнал
тельный такт
штекер
J200 1 Датчик тока 1 («l», черный)
2 Датчик тока 1 («k», белый)
3 Датчик тока 2 («l», черный)
4 Датчик тока 2 («k», белый)
5 Датчик тока 3 («l», черный)
6 Датчик тока 3 («k», белый)
7 Датчик тока 4 («l», черный)
8 Датчик тока 4 («k», белый)
J300 1 Датчик тока 5 («l», черный)
2 Датчик тока 5 («k», белый)
3 Датчик тока 6 («l», черный)
4 Датчик тока 6 («k», белый)
5 Датчик тока 7 («l», черный)
6 Датчик тока 7 («k», белый)
7 Датчик тока 8 («l», черный)
8 Датчик тока 8 («k», белый)
J301 1 Датчик тока 9 («l», черный)
2 Датчик тока 9 («k», белый)
3 Датчик тока 10 («l», черный)
4 Датчик тока 10 («k», белый)
5 Датчик тока 11 («l», черный)
6 Датчик тока 11 («k», белый)
7 Датчик тока 12 («l», черный)
8 Датчик тока 12 («k», белый)
