설치 및 연결
e 가용 공간과 설치 위치에 맞게 설치 케이블을
US
자르십시오.
e 설치 케이블이 제품별 곡률 반경을 준수하는
지 확인하십시오. 그래야 케이블과 하드웨어
FC
에 고장이 발생하지 않습니다.
건물 설비에 연결
ESM
해당 지역의 관련 규정과 표준에 따라 기존의 건
물 설비에 모든 장치를 연결하십시오. 본 설명서
PTB
에서는 다음과 같은 약어가 사용됩니다.
– N = 중성선
– L = 활선
TR
외부 주 전원 공급 장치 연결
e 제조업체의 설치 설명서를 따르십시오.
RU
f 170페 이 지 의 "관 련 설 명 서" 장 을 참 조 하
십 시 오.
e 전원 공급 커넥터(J102)의 핀 정렬에 따라 전
UK
력 관리자에 DC 출력을 연결하십시오.
e 케이블을 사용해 전력 관리자에 전원 공급 장
HE
치를 연결하십시오. 전기 기술자가 제작한 케
이블이어야 합니다.
AR
JPN
KOR
CHS
CHT
THA
176
RS485/CAN 통신 연결
정보
소프트웨어 2019년 8월 는 RS485/CAN과의 연결
을 허용하지 않습니다. 다른 기능에 대해서는 새
소프트웨어 릴리스의 정보를 주의깊게 살펴보십
시오.
전력 관리자를 건물 설비에 연결할 때 DC 전원 공
급 커넥터(J102)가 RS485/CAN 포트에 잘못 연결
될 위험이 있습니다. 이 경우 전력 관리자가 손상
될 수 있습니다. 인도 시 포함된 연결 케이블
(J1000)을 사용하지 않고 6폴 커넥터를 끼워 혼
선을 방지하십시오.
e 전력 관리자의 하우징에 있는 소켓 J1000에
연결 케이블 없이 커넥터를 끼우십시오.
릴레이 채널 연결
정보
소프트웨어 2019년 8월 는 릴레이 채널과의 연
결을 허용하지 않습니다. 다른 기능에 대해서는
새 소프트웨어 릴리스의 정보를 주의깊게 살펴
보십시오.
전력 관리자는 연결 케이블 없이 적합한 커넥터
와 함께 제공됩니다.
e 전력 관리자의 하우징에 있는 소켓 J900/J901
에 연결 케이블 없이 커넥터를 끼우십시오.
전류 측정을 위해 커넥터 누르기
파라미터 값
J200/J300/J301
커넥터 누르기
Phoenix Contact
제조업체
1766369
소켓 부품 번호
1939439
커넥터 부품 번호

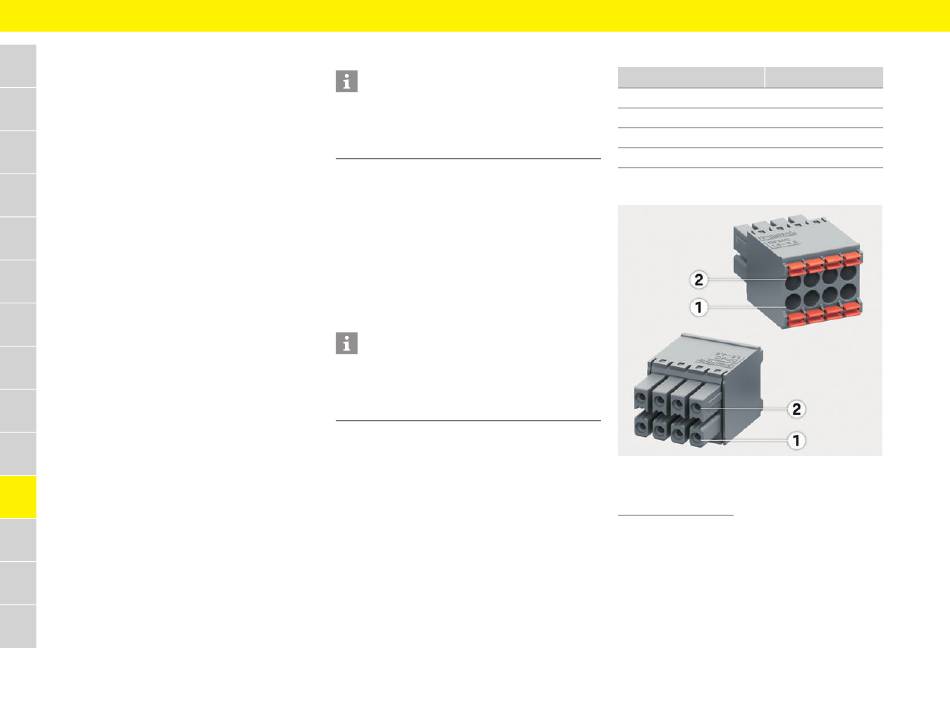

J200/J300/J301 커넥터의 개요
그림 10: J200/J300/J301의 개요
1 핀 1
2 핀 2
