Kurulum ve bağlantı
Röle kontağı için basmalı konektör
US
Parametre
Basmalı konektör
FC
Üretici
Soket parça numarası
ESM
Konektör parça numarası
J900/J901 konektörlerine genel bakış
PTB
TR
RU
UK
VIE
HE
AR

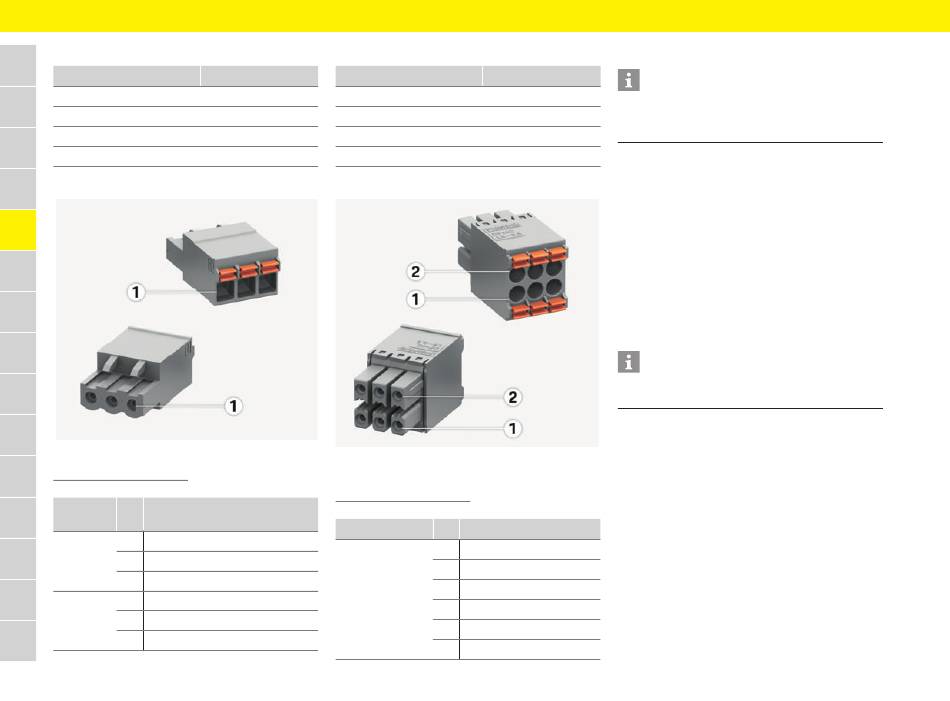

Çizim 13: Genel bakış, J900/J901
1 Pim 1
JPN
Basmalı Pim Sinyal
KOR
konektör
J900 1 NO kontak
CHS
2 COM kontak
3 NC kontak
CHT
J901 1 NO kontak
2 COM kontak
THA
3 NC kontak
72
İletişim için basmalı konektör
Değer Parametre
J900/J901 Basmalı konektör
Phoenix Contact Üretici
1757255 Soket parça numarası
1754571 Konektör parça numarası
J1000 konektörlerine genel bakış
Çizim 14: Genel bakış, J1000
1 Pim 1
2 Pim 2
Basmalı konektör Pim Sinyal
J1000
Değer
J1000
Phoenix Contact
1786840
1790111
1 RS485 sinyal B –
2 RS485 sinyal A +
3 Toprak
4 Toprak
5 CAN Düşük
6 CAN Yüksek
Bağlantı akımı ve gerilim ölçümü
Bilgi
Yazılım 08/2019 RS485/CAN ile bağlantıya izin
vermez. Yeni özellikler için, lütfen güncel yazılım
sürümleri hakkındaki bilgileri dikkate alın.
Akım ve gerilim ölçüm kanalları birkaç konektör
üzerinden bağlanır. Gerekli olan konektör, enerji
yöneticisinin teslimat kapsamına dahildir.
WiFi anteninin bağlanması
WiFi anteni, WiFi sinyalini yükseltmek için kullanılır.
1. WiFi antenini, enerji yöneticisindeki soket/vida
bağlantısına bağlayın.
2. Manyetik tabanı kullanarak WiFi antenini dağıtım
kutusunun dışına sabitleyin.
PLC ağının sinyal kalitesinin kontrol edilmesi
Bilgi
Bu bölümde açıklanan yazılım ve Ethernet PLC
dönüştürücü, teslimat kapsamında değildir.
PLC ağının bağlantı kalitesini kontrol etmek amacıyla,
evsel elektrik sistemi üzerinden PLC iletim hızını
yazılım ve Ethernet PLC dönüştürücüler kullanarak
öğrenebilirsiniz. Bunu yapmak için, dönüştürücüleri
kurulum yerlerinde ana güç kaynağına bağlayın.
Bunun için kurulum yeri olarak enerji yöneticisinin ve
PLC işlevselliğine sahip akım tüketicilerin (Porsche
Mobile Charger Connect gibi) bulunduğu yeri seçin.
Kurulum yerleri arasındaki gerçek iletim hızı
değerlendirme yazılımı yardımıyla görüntülenebilir.
100 Mbit veya daha yüksek iletim hızları uygundur.
