14º Paso: Cómo fijar el Soporte de Cubierta a Larguero -
Montaje de las Esquinas de la Cubierta
A: Vuelva a dar la vuelta a las monturas y luego en la parte posterior de cada Montaje de las Esquinas de la
Cubierta, a través del agujero del perno en la parte inferior de la tabla, fije holgadamente un Soporte de Cubierta
a Larguero al Cabio Corto Der. Súper. (629), Cabio Central Der. Super. (632), Cabio Corto Izq. Super. (630) y
Cabio Central Izq. Super. (631) con un perno hexagonal de 1/4 x 2" (con dos arandelas grandes de 1/4-5/16" y
una tuerca de seguridad de 1/4") por cada soporte. (F14.1, F14.2, F14.3 y F14.4)

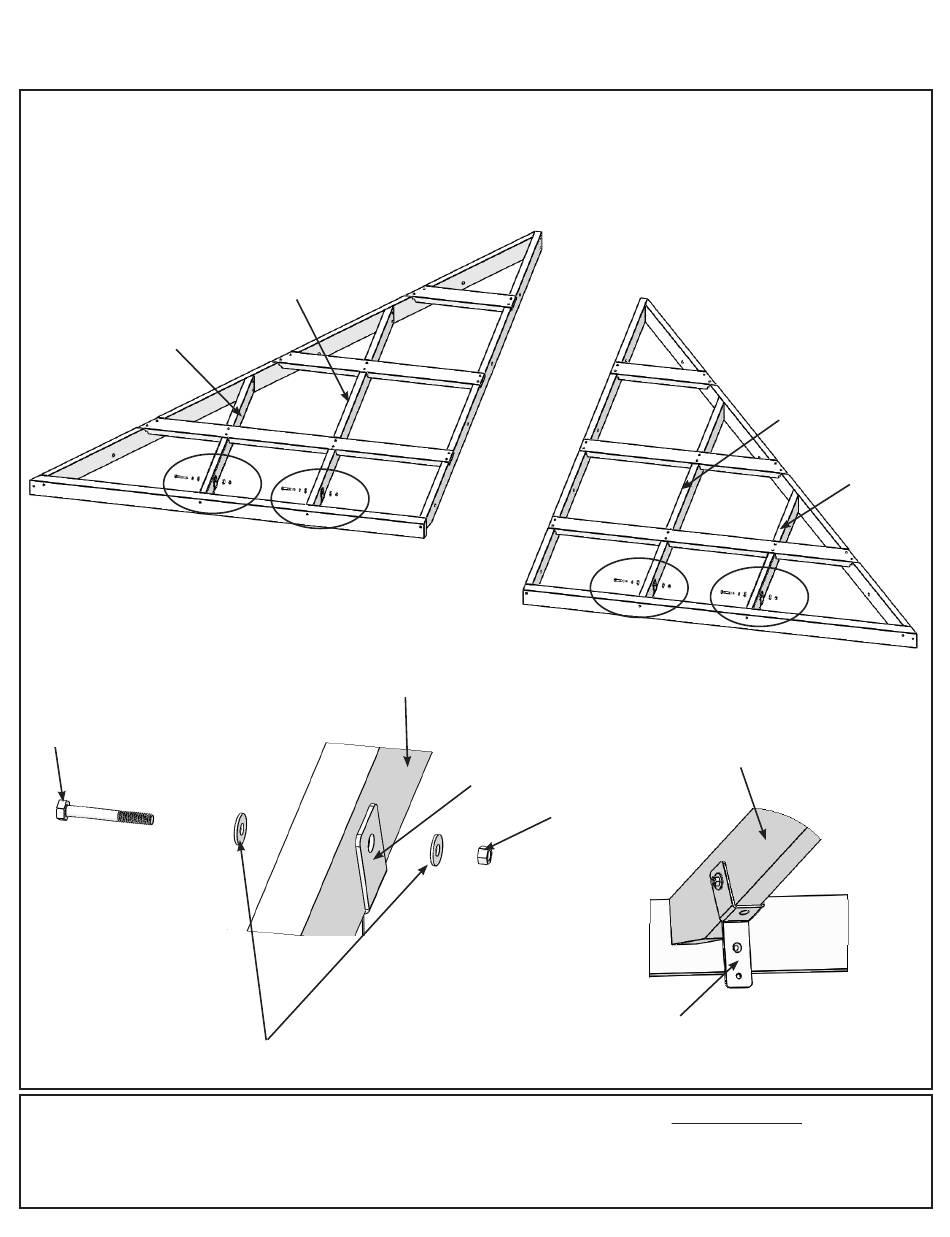

F14.1
Vista Frontal
Cabio Corto Izq.
Super.(630)
Esquina Izq. de
la Montura de la
Cubierta
F14.3
Vista Frontal
Perno Hexagonal de
1/4" x 2
1/4 c 2 Hex Bolt (2x Flat
Washer, lock nut)
Cabio Central Izq.
Super. (631)
Cabio
(LOOSELY ATTACH)
Roof to Beam BracketY00419-108
Arandela Grande de
1/4-5/16"
Montura de la
Esquina Der.
de la Cubierta
Soporte de
Cubierta Central a
Larguero
Tuerca de
seguridad 1/4"
8 x 1/4 x 2" Perno Hexagonal
(2 x arandelas grandes 1/4-5/16", tuerca de seguridad 1/4")
8 x Soporte de Cubierta a Larguero
44
F14.2
Vista Frontal
Cabio Central
Der. Super. (632)
Cabio
F14.4
Vista Trasera
Soporte de Cubierta
a Larguero
Tornillos y herrajes
