18º Paso: Montura de la Cubierta Mayor
Sección 2

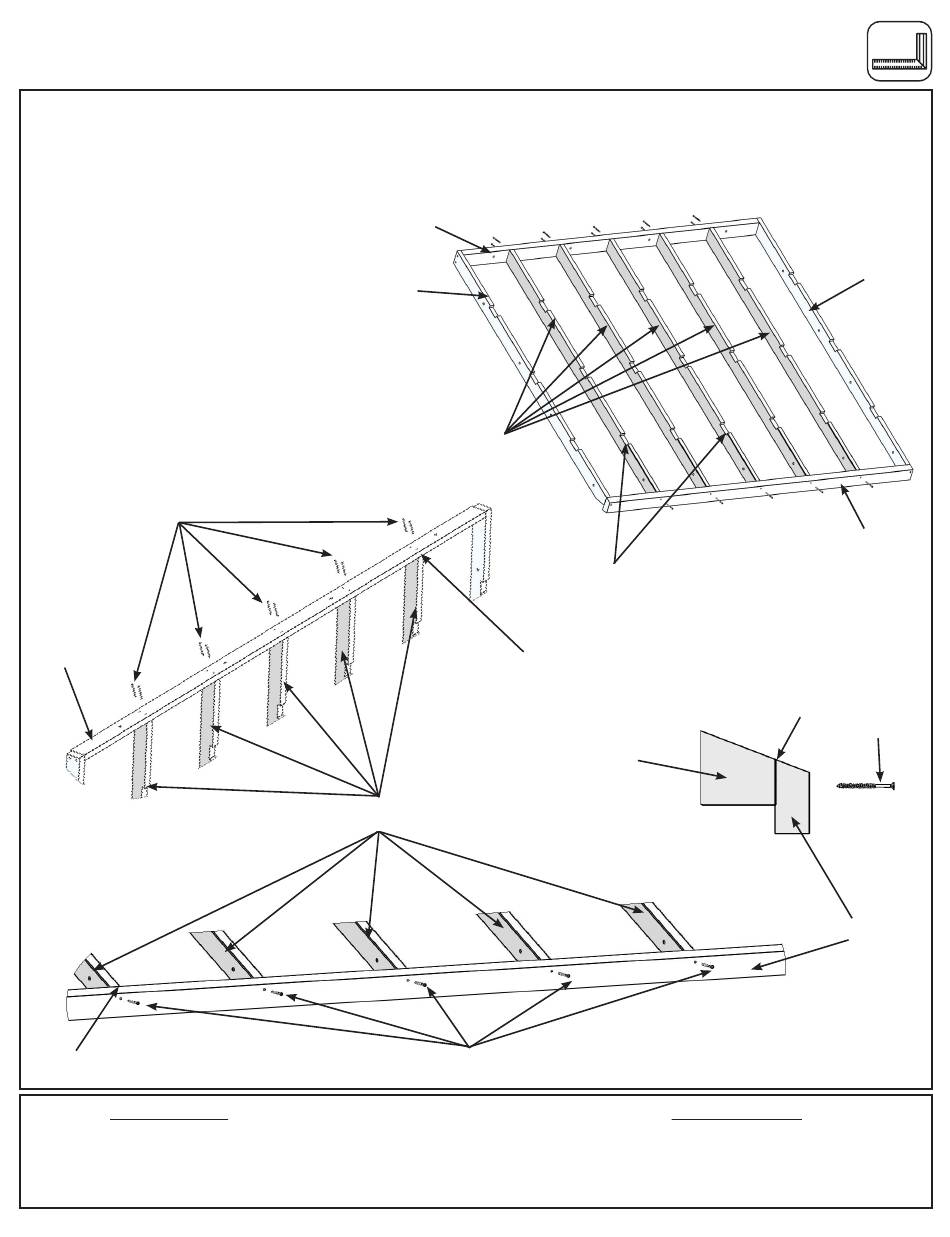

D: Coloque cinco Cabios Centrales (633) sobre la guía de agujeros en la Imposta Intermedia (678) y en el Cabio Superior
(680) de manera que queden a ras de la parte superior de cada tabla, como se muestra en la imagen F18.5. Asegúrese de
que los Cabios Centrales (633) estén a escuadra con la Imposta Intermedia (678) y el Cabio Superior (680) y luego fije el
Cabio Superior (680) a los cabios con dos tornillos para madera #8 x 2-1/4" por cabio y la Imposta Intermedia (678) a los
cabios con un tornillo para madera #8 x 2-1/2" por cabio. Repita el procedimiento para el segundo conjunto de la Cubierta
Mayor. (F18.5, F18.6, F18.7 y F18.8)
50000-675
Tornillos de madera
de #8 x 2-1/4"
#8 x 2½ Wood Screw X4
Cabio Superior
(680)
Rafter Top slopes
wn
F18.7
A ras
Partes de Madera
10 x Cabio Central (633)
Rafter Top
Y50000-680
Top
Cabio
Superior
(680)
Cabio
Intermedio
(675)
F18.6
Cabio Central
(633)
Cabio Central
(633)
Note que las
muescas miran
hacia arriba
Top - (Make sure to square Centre Rafters to Rafter Top and Fascia)
Flush
Cabio Central
(633)
Tornillos de madera de #8 x 2-1/4"
49
Middle Rafter
Y50000-675
Mid Fascia
Y50000-678
Notice Angled end
of Fascias slope down
to install
F18.8
A ras
#8 x 2½ Wood Screw X15
Tornillos y herrajes
20 x #8 x 2-1/4" Tornillo para Madera
#8 x 2½ Wood Screw X2
10 x Tornillo para Madera #8 x 2-1/2"
support@yardistrystructures.com
Centre Rafter
F18.5
Y50000-633
Cabio
Intermedio
(675)
Imposta
Intermedia
(678)
Tornillos de
madera de #8 x
2-1/2"
Imposta
Intermedia
(678)
