Yardistry YM12952S Instrucciones De Montaje página 67

Paso 30: Colocar las cumbreras en los paneles del tejado
Sección 1

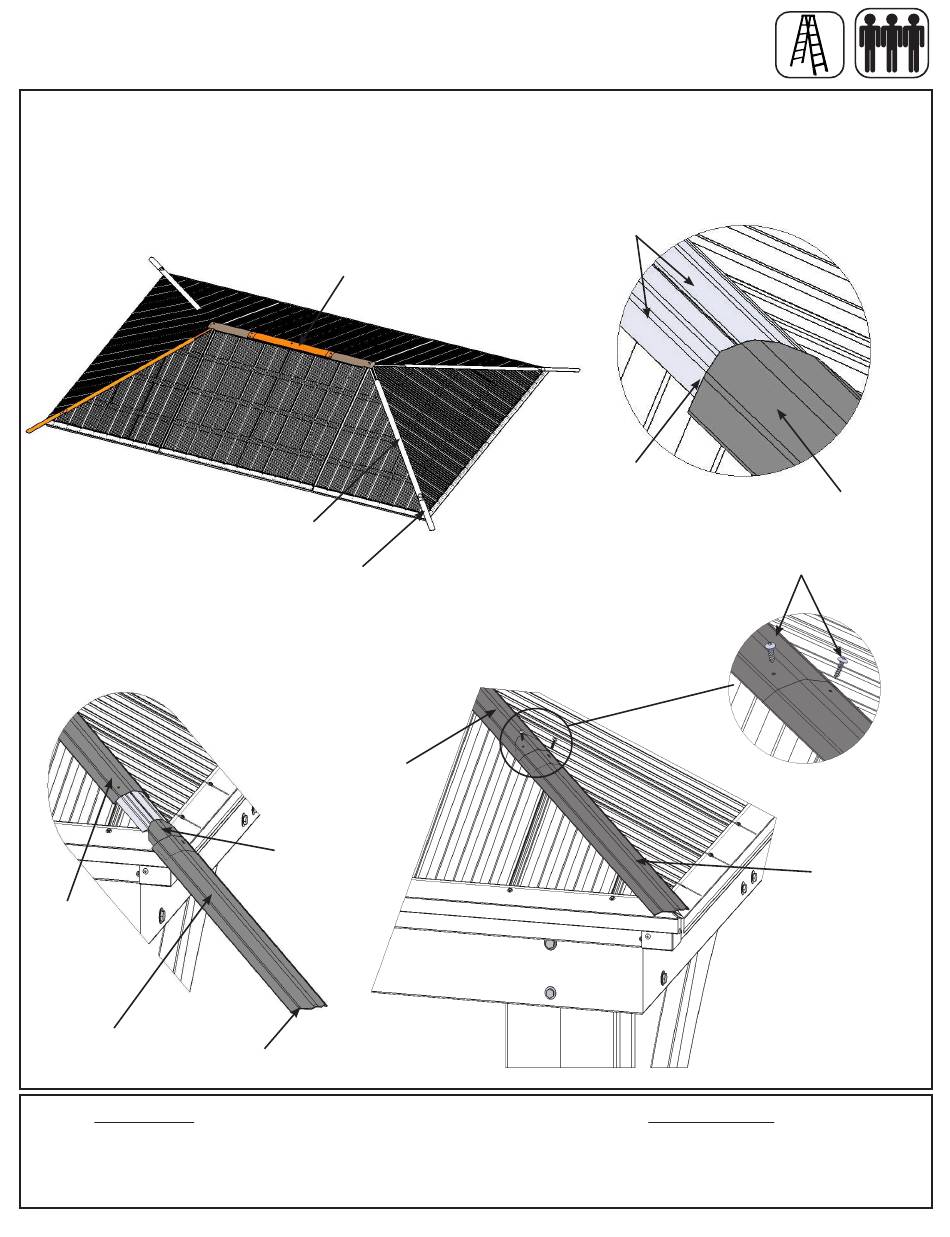

A: En cada esquina, debe deslizar una tapa de cumbrera larga 81.5 sobre los Sujetadores de alineación, de abajo hacia
arriba con el corte externo hacia adelante (F30.1 y F30.2)
B: Deslice la tapa de la cumbrera corta 25.2 sobre los clips de la cumbrera que van con el extremo del inserto para empujar
la tapa de la cumbrera 81.5 hacia arriba, levantando el conjunto de la tapa de la cumbrera para que las presillas de la
cumbrera de 81.5 pasen por debajo. Tornillos por juego de tapas de cumbrera. (F30.1, F30.3, F304 y F30.5)
F30.1
Nota: Para ayudar a que las
cumbreras se deslicen más
fácilmente, se debe usar
un lubricante como jabón
líquido.
F30.3
Cumbrera
Larga 81.5
Cumbrera
Corta 25.2
Componentes:
4 x Tapas Largas de Limatesa 81.5
4 x Tapas Cortas de Limatesa 25.2
Ensamblaje de la cubierta
Mayor
Cumbrera
larga 81.5
Cumbrera
corta 25.2
F30.4
Cumbrera
Larga 81.5
Insertar por el
extremo
Extremo
doblado
Clips de
sujeción de la
Limatesa102.5
Parte final/
extremo
Tornillos a instalar
8x Tornillo de chapa metálica #8x 3/4"
67
x 3
F30.2
Cumbrera
Larga 81.5
Tornillo de chapa metálica
#8x 3/4"
F30.5
Cumbrera
Corta 25.2
