6 6

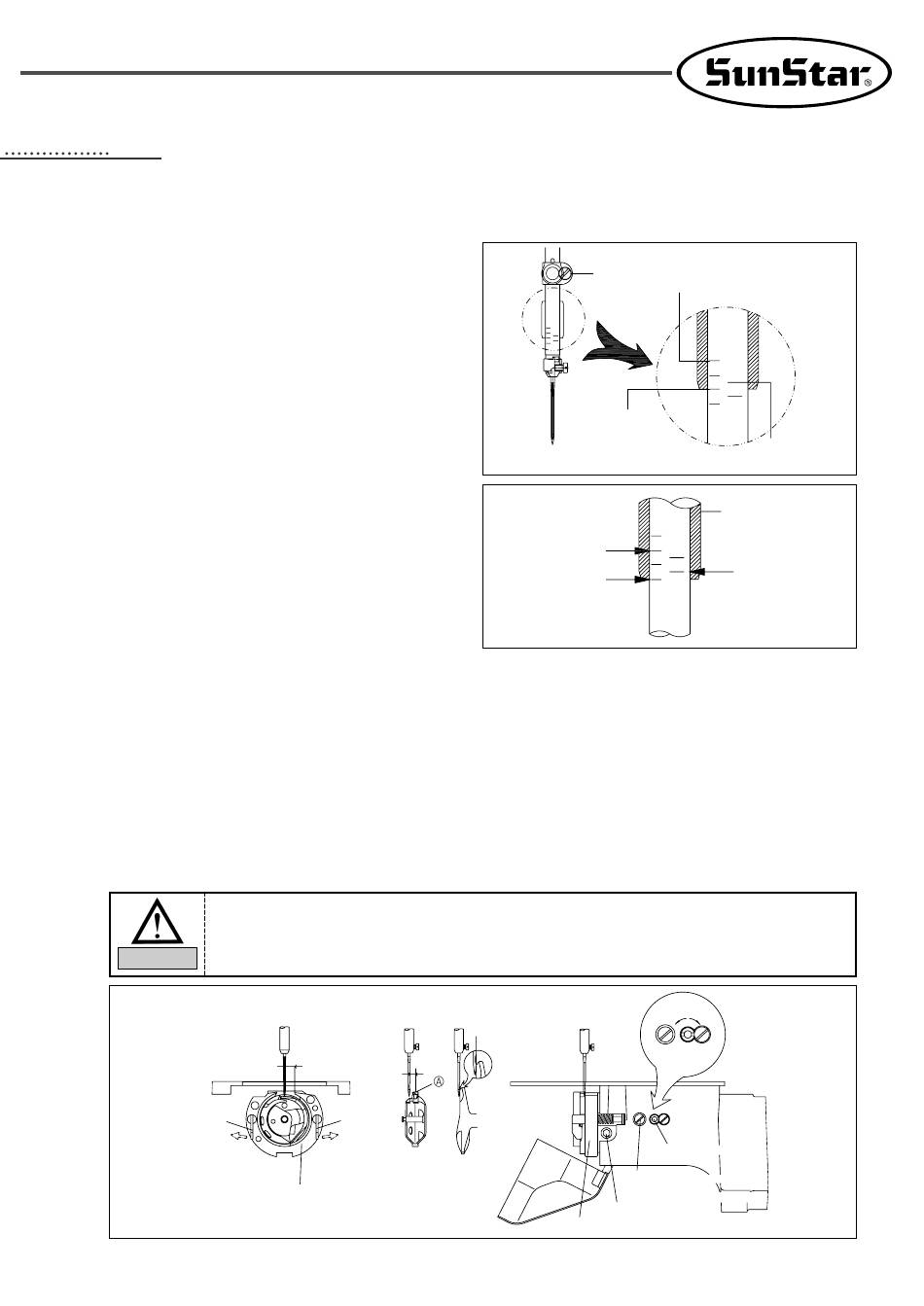

MANTENIMIENTO DE LA MÁQUINA
6.1) Ajuste de la altura de la barra de aguja
Con la barra de aguja en el punto de máxima bajada
destornillar el tornillo que sujeta la barra de aguja, ajustar
haciendo coincidir la línea de la talla superior según las
características de la aguja y la parte inferior del buje y
finalizar fijando el tornillo del sujetador de la barra de aguja.
6.2) Ajuste del garfio y la aguja
6.2.1) En rotación completa (Modelo BR)
Debe hacer coincidir la parte inferior del buje de la barra
de aguja y la línea de talla inferior según la aguja en la
subida de la barra de aguja desde el punto de máxima
bajada.
6.2.2) En semirotación (Modelo BS)
－ Tras detornillar el tornillo del driver de la lanzadera abra la barra de presión del garfio interior hacia la derecha e
izquierda y extraiga el anillo guia de la lanzadera de la lanzadera (grande).
－ Haga coincidir el punto del garfio y el centro de la aguja del marco, además la sección anterior del driver de la
lanzadera previene la deformación de la aguja por tanto debe adherir la aguja y la sección anterior del driver de la
lanzadera y fijar el tornillo del driver.
－ Tras destornillar el tornillo de la lanzadera (grande), gire el eje de control del garfio grande hacia la derecha e
izquierda y ajuste la distancia entre la aguja y el punto del garfio de la lanzadera en 0.05 ~ 0.1 mm mediante el control
de la posición anterior y posterior de la lanzadera (grande).
－ Después de ajustar la posición anterior y posterior de la lanzadera (grande), ajuste la distancia entre la aguja y la
lanzadera (grande) en 7.5 mm mediante el control de la dirección de rotación de la lanzadera (grande) y fije el tornillo
del garfio grande.
Para prevenir los accidentes, tras el ajuste de la lanzadera (grande) fije con seguridad los
tornillos.
Precaución
Barra de
presión del
garfio interior
7.5mm
0.05~1mm
Barra de
presión
del garfio
interior
Anillo guia
Tornillo de
ajuste
Inferior a
DP×17 #22
DP×5
Inferior a
DP×17 #22
0mm
Tornillo de ajuste de la lanzadera (grande)
Destornillador de la lanzadera
Tornillo de ajuste
Lanzadera (grande)
DP×15
Superior a
DP×17 #22
Buje inferior de la
barra de aguja
Superior a
DP×17 #22
Eje de control
21
