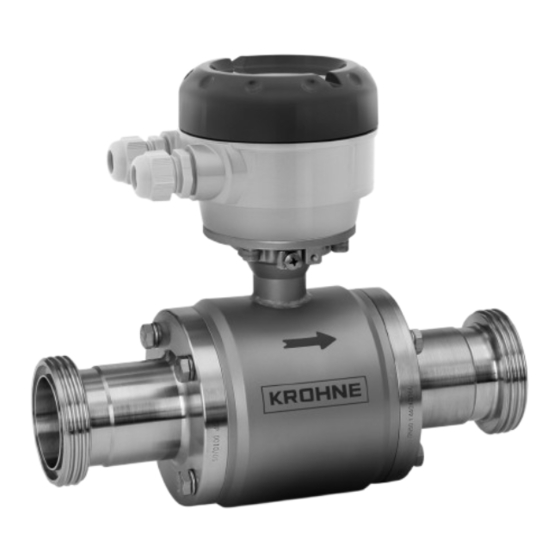

Sensor de caudal electromagnético
para aplicaciones higiénicas y sanitarias
La documentación sólo está completa cuando se usa junto con la documentación
relevante del convertidor.
© KROHNE 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es
Manual
Manual
Manual
Manual

Publicidad

Tabla de contenido
loading

Manuales relacionados para KROHNE OPTIFLUX 6000

Resumen de contenidos para KROHNE OPTIFLUX 6000

  • Página 1 OPTIFLUX 6000 Manual Manual Manual Manual Sensor de caudal electromagnético para aplicaciones higiénicas y sanitarias La documentación sólo está completa cuando se usa junto con la documentación relevante del convertidor. © KROHNE 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 2 IMPRESIÓN ::::::::::::::::::::::::::::::::::::::: Todos los derechos reservados. Queda prohibido la reproducción de esta documentación, o cualquier parte contenida en la misma, sin la autorización previa de KROHNE Messtechnik GmbH. Sujeto a cambio sin previo aviso. Copyright 2016 by KROHNE Messtechnik GmbH - Ludwig-Krohne-Straße 5 - 47058 Duisburg (Alemania) www.krohne.com...

  • Página 3: Tabla De Contenido

    4.1 Instrucciones de seguridad .................... 24 4.2 Puesta a tierra ........................ 24 4.3 Referencia virtual para IFC 300 (C, W y F versión) ............25 4.4 Diagramas de conexión ....................25 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 4 5.5 Eliminación ........................27 6 Datos técnicos 6.1 Principio de medida......................28 6.2 Datos técnicos ........................ 29 6.3 Dimensiones y pesos ...................... 34 6.4 Precisión de medida ....................... 48 7 Notas www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 5: Instrucciones De Seguridad

    Este equipo cumple los requisitos legales de las directivas UE pertinentes. Para obtener información exhaustiva sobre las directivas y normas UE y los certificados aprobados, consulte la declaración CE o la página web del fabricante. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 6: Instrucciones De Seguridad Del Fabricante

    El fabricante se reserva el derecho a alterar el contenido de este documento, incluyendo esta renuncia en cualquier caso, en cualquier momento, por cualquier razón, sin notificación previa, y no será responsable de ningún modo de las posibles consecuencias de tales cambios. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 7: Responsabilidad Del Producto Y Garantía

    Este documento se proporciona para ayudarle a establecer condiciones de funcionamiento, que permitirán un uso eficiente y seguro del aparato. Las consideraciones especiales y las precauciones están también descritas en el documento, que aparece en forma de iconos inferiores. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 8: Avisos Y Símbolos Empleados

    Este símbolo indica todas las instrucciones de las acciones que se van a llevar a cabo por el operador en la secuencia especificada. RESULTADO RESULTADO RESULTADO RESULTADO Este símbolo hace referencia a todas las consecuencias importantes de las acciones previas. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 9: Instrucciones De Seguridad Para El Operador

    Este documento se suministra para ayudar a establecer las condiciones de funcionamiento, que permitirán un uso seguro y eficiente del equipo. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 10: Descripción Del Equipo

    Compruebe la lista de repuestos para verificar que ha recibido todo lo que pidió. Figura 2-1: Alcance del suministro 1 Caudalímetro pedido 2 Documentación del producto 3 Informe de calibración de fábrica 4 Cable de señal (sólo para la versión remota) www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 11: Descripción Del Equipo

    Podrá encontrar información específica sobre el producto y una especificación exhaustiva del mismo utilizando la herramienta web PICK, acrónimo de Product Information Center KROHNE. La herramienta PICK se encuentra en el menú Servicios en el sitio web KROHNE.com. Las versiones disponibles son las siguientes: •...

  • Página 12: Placas De Identificación

    1 Nombre y dirección del fabricante 2 Denominación de tipo del caudalímetro y marca CE con el número del organismo (o de los organismos) notificado 3 Datos de calibración 4 Datos PED www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 13: Instalación

    • No levante el equipo por el alojamiento del convertidor de señal. • No use cadenas de elevación. • Para transportar los equipos con bridas, use las correas de elevación. Envuelva éstas alrededor de las conexiones del proceso. Figura 3-1: Transporte 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 14: Requisitos De Pre-Instalación

    No exponga el convertidor de señal a una vibración intensa. Los caudalímetros están • probados para un nivel de vibración según IEC 68-2-64. 3.5.1 Vibraciones Figura 3-2: Evite las vibraciones 3.5.2 Campo magnético Figura 3-3: Evite los campos magnéticos www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 15: Condiciones De Instalación

    Figura 3-5: Entrada al utilizar codos en 2 o 3 dimensiones en frente del caudalímetro Longitud de entrada: al utilizar codos en 2 dimensiones: ≥ 5 DN; al utilizar codos en 3 dimensiones: ≥ 10 DN 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 16: Sección En T

    1 ≥ 10 DN 3.6.4 Codos Figura 3-7: Instalación en tubos con codos ∠α ; >2° 1 Válvula de drenaje (para vaciar la tubería) Figura 3-8: Instalación en tubos con codos www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 17: Descarga Abierta

    Figura 3-10: Instalación en frente de una válvula de control ∠α ; >2° 1 Válvula de drenaje (para vaciar la tubería) 3.6.7 Bomba Figura 3-11: Instalación detrás de la bomba 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 18: Purga Del Aire Y Fuerzas De Vacío

    3.6.8 Purga del aire y fuerzas de vacío Figura 3-12: Purga del aire 1 ≥ 5 m 2 Punto de ventilación del aire Figura 3-13: Vacio 1 ≥ 5 m www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 19: Requisitos De Montaje Para El Autodrenaje

    10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° 1 bajo pedido 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 20: Desviación De Las Bridas

    Figura 3-16: Posición de montaje • Instale el sensor de caudal alineado con el eje del tubo. • Las caras de las bridas del tubo deben estar paralelas entre ellas. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 21: Montaje

    [mm] [Nm] PN 40 4x M6 PN 40 4x M8 PN 25 4x M8 PN 25 6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 22: Instalación De Las Versione Soldadas

    • Retire el cuerpo del sensor y las juntas de los adaptadores aflojando los tornillos. • Suelde completamente los adaptadores en el tubo. • Cuando el tubo esté frío, reinstale la junta y monte el sensor. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 23: Temperaturas

    Unión clamp según ISO 2852 Unión clamp según DIN 32676 Unión clamp según Tri Clamp 1 140°C con temperatura ambiente ≤ 40°C 2 284°F con temperatura ambiente ≤ 104°F 3 Sin marca 3A 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 24: Conexiones Eléctricas

    Compruebe en la placa del fabricante la impresión correcta del voltaje para su alimentación. 4.2 Puesta a tierra ¡ PELIGRO! El aparato debe estar conectado a tierra según la regulación para proteger al personal de descargas eléctricas. Figura 4-1: Puesta a tierra www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 25: Referencia Virtual Para Ifc 300 (C, W Y F Versión)

    • Cable del electrodo máx. 50 m / 164 pies, tipo DS 4.4 Diagramas de conexión INFORMACIÓN! ¡ Para los diagramas de conexión, consulte la documentación del convertidor de señal específico. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 26: Servicio

    • el producto empleado. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 27: Formulario (Para Copiar) Para Acompañar A Un Equipo Devuelto

    El usuario debe llevar los residuos de aparatos eléctricos y electrónicos a un punto de recogida adecuado para proceder a su reciclaje, o bien enviarlos a nuestra oficina local o a un representante autorizado. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 28: Datos Técnicos

    Figura 6-1: Principio de medida 1 Bobinas 2 Campo magnético 3 Electrodos 4 Tensión inducida (proporcional a la velocidad de caudal) www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 29: Datos Técnicos

    Presión de operación: 1 bar / 14,5 psig Sección de entrada: ≥ 5 DN Conductividad eléctrica ≥ 300 µS/cm Calibrado en banco de calibración acreditado EN 17025 mediante comparación directa del volumen. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 30: Condiciones De Funcionamiento

    Contenido en gases permitido IFC 100: ≤ 3% (volumen) IFC 300: ≤ 5% IFC 050: ≤ 10% Contenido en sólidos admitido IFC 100: ≤ 10% (volumen) IFC 300: ≤ 70% www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 31: Materiales

    B2, platino, acero inoxidable, tántalo, titanio Juntas Estándar: Estándar: Estándar: Estándar: EPDM La FDA recomienda juntas de EPDM solamente con producto con grasa ≤ Opción: Opción: Opción: Opción: Silicona (solamente no Ex) 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 32 Cable opcional, blindaje triple. Longitud máx.: 600 m / 1950 pies (dependiendo de la conductividad eléctrica y del sensor de medida). Se remite a la documentación del convertidor para más información. www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 33: Aprobaciones Y Certificados

    EHEDG Prueba de choque IEC 68-2-27 30 g para 18 ms Prueba de vibraciones IEC 68-2-64 f = 20 - 2000 Hz, rms = 4,5 g, t = 30 min. 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 34: Dimensiones Y Pesos

    DIN 11850 (fila 2 o DIN 11866 fila A) Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 2,5...10 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 35 OPTIFLUX 6000 Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 36 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 2,5...10 Rd 28 x 1/8" 53,1 Rd 34 x 1/8" 53,1 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 37 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Bajo pedido 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 38 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 39 DIN 32676 DIN 32676 DIN 32676 Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 40 ISO 2037 ISO 2037 ISO 2037 ISO 2037 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN17,2 Tamaño nominal Dimensiones [mm] Aprox. Pesos Adaptador Caudalímetro [kg] 2,5...12 17,2 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 41 Dimensiones [mm] Aprox. Pesos Adaptador Caudalímetro [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 42 ISO 2852 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN17,2 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [Pulgadas] [kg] 2,5...10 1/10"...3/8" 51,6 17,2 1/2" 51,6 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 43 50,5 41,8 1,5" 35,6 50,5 87,8 2" 48,6 87,8 63,5 2,5" 60,3 77,5 68,3 76,1 3" 72,9 93,3 11,2 101,6 4" 97,6 85,8 19,1 114,3 5" 110,3 139,7 6" 135,7 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 44 Tri Clamp Tri Clamp Tri Clamp Adaptador roscado DN1/10...1/2" Tamaño nominal Dimensiones [pulgadas] Peso aprox. Adaptador Caudalímetro [kg] 1/10"...3/8" 0,37 0,98 1,97 5,59 1,73 1/2" 0,62 0,98 1,97 5,59 1,73 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 45 3" 2,85 3,54 3,68 14,25 7,52 5,98 12,5 4" 3,83 4,68 3,38 14,96 9,53 7,99 21,8 5" 4,78 5,69 3,54 14,43 10,20 8,62 6" 5,78 6,57 3,62 14,98 11,57 10,00 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 46 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 47 Adaptador Caudalímetro [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...

  • Página 48: Precisión De Medida

    * calibración ampliada Versión compacta con IFC 050 Precisión Curva DN10...150 / 3/8...6" 0,5% del vm por encima de 0,5 m/s por debajo de 0,5 m/s, desviación ± 2,5 mm/s www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...

  • Página 49: Notas

    NOTAS OPTIFLUX 6000 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 50 NOTAS OPTIFLUX 6000 www.krohne.com 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es...
  • Página 51 NOTAS OPTIFLUX 6000 08/2016 - 4005421001 - HB OPTIFLUX 6000 R05 es www.krohne.com...
  • Página 52 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
