OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000
OPTIFLUX 6000

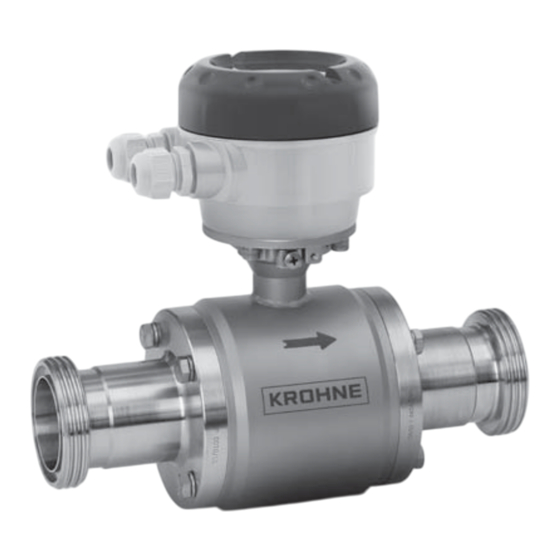

Sensor de caudal electromagnético
para aplicaciones higiénicas y sanitarias
La documentación sólo está completa cuando se usa junto con la documentación
relevante del convertidor.
© KROHNE 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es
Inicio rápido
Inicio rápido
Inicio rápido
Inicio rápido

Publicidad

Tabla de contenido
loading

Resumen de contenidos para KROHNE OPTIFLUX 6000

  • Página 1 Inicio rápido Inicio rápido Inicio rápido Sensor de caudal electromagnético para aplicaciones higiénicas y sanitarias La documentación sólo está completa cuando se usa junto con la documentación relevante del convertidor. © KROHNE 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 2: Tabla De Contenido

    3.3 Referencia virtual para IFC 300 (versión C, W y F ) ............19 3.4 Diagramas de conexión ....................19 4 Datos técnicos 4.1 Dimensiones y pesos ...................... 20 5 Notas www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 3: Instrucciones De Seguridad

    Si necesita devolver el aparato al fabricante o suministrador, por favor, rellene el impreso • contenido en el CD-ROM y envíelo con el aparato. Desafortunadamente, el fabricante no puede reparar o inspeccionar el aparato sin el impreso completo. 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 4: Instalación

    Los materiales de ensamblaje y las herramientas no son parte de la entrega. Emplee los materiales de ensamblaje y las herramientas conforme a las directrices de seguridad y salud ocupacional pertinentes. www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 5: Descripción Del Equipo

    Podrá encontrar información específica sobre el producto y una especificación exhaustiva del mismo utilizando la herramienta web PICK, acrónimo de Product Information Center KROHNE. La herramienta PICK se encuentra en el menú Servicios en la página web KROHNE.com. Las versiones disponibles son las siguientes: •...
  • Página 6: Placas De Identificación (Ejemplos)

    6 Valores GK/GKL (constantes del sensor de medida), tamaño (mm/pulgadas), frecuencia de campo 7 Número de revisión electrónica (ER) 8 Valores eléctricos, categoría de protección y materiales de las partes húmedas 9 Datos PED, tipo I/II/II o SEP www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 7: Almacenamiento

    • Llave Allen (4 mm) • Destornillador pequeño • Llave para prensaestopas • Llave para el soporte de montaje en pared (sólo versión remota) • Llave dinamométrica para instalar el caudalímetro en la tubería 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 8: Requisitos Generales

    No exponga el convertidor de señal a una vibración intensa. Los caudalímetros están • probados para un nivel de vibración según IEC 60068-2-64. 2.7.1 Vibraciones Figura 2-6: Evite las vibraciones 2.7.2 Campo magnético Figura 2-7: Evite los campos magnéticos www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 9: Condiciones De Instalación

    Codos en 2 dimensiones ocurren sólo en un plano vertical o bien o bien o bien o bien en un plano horizontal, mientras que codos en 3 dimensiones ocurren en un plano tanto vertical como como horizontal. como como 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 10: Sección En T

    Figura 2-10: Distancia detrás de una sección en T 10 DN 2.8.4 Codos Figura 2-11: Instalación en tubos con codos ; >2° 1 Válvula de drenaje (para vaciar la tubería) Figura 2-12: Instalación en tubos con codos www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 11: Descarga Abierta

    2.8.6 Válvula de control Figura 2-14: Instalación en frente de una válvula de control ; >2° 1 Válvula de drenaje (para vaciar la tubería) 2.8.7 Bomba Figura 2-15: Instalación detrás de la bomba 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 12: Purga Del Aire Y Fuerzas De Vacío

    INSTALACIÓN OPTIFLUX 6000 2.8.8 Purga del aire y fuerzas de vacío Figura 2-16: Purga del aire 2 Punto de ventilación del aire Figura 2-17: Vacío www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 13: Requisitos De Montaje Para El Autodrenaje

    10° 3° 40...50 5° 3° 5° 3° 5° 3° 65...80 10° 3° 10° 3° 10° 3° 5° 3° 5° 3° 5° 3° 125...150 10° 3° 10° 3° 1 bajo pedido 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 14: Desviación De Las Bridas

    Figura 2-20: Posición de montaje • Instale el sensor de caudal alineado con el eje del tubo. • Las caras de las bridas del tubo deben estar paralelas entre ellas. www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 15: Montaje

    4x M8 PN 25 6x M8 PN 25 6x M8 PN 10 6x M10 PN 10 6x M10 INFORMACIÓN! ¡ Par de apriete máximo para tamaños inferiores a DN25: 6 Nm 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 16: Instalación De Las Versione Soldadas

    • Retire el cuerpo del sensor y las juntas de los adaptadores aflojando los tornillos. • Suelde completamente los adaptadores en el tubo. • Cuando el tubo esté frío, reinstale la junta y monte el sensor. www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 17: Temperaturas

    Unión clamp según ISO 2852 Unión clamp según DIN 32676 Unión clamp según Tri Clamp 1 140°C con temperatura ambiente 40°C 2 284°F con temperatura ambiente 104°F 3 Sin marca 3A 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 18: Conexiones Eléctricas

    Compruebe en la placa de identificación que la tensión de suministro es correcta. 3.2 Puesta a tierra PELIGRO! ¡ El aparato debe estar conectado a tierra según la regulación para proteger al personal de descargas eléctricas. Figura 3-1: Puesta a tierra www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 19: Referencia Virtual Para Ifc 300 (Versión C, W Y F )

    • Cable del electrodo máx. 50 m / 164 ft, tipo DS 3.4 Diagramas de conexión INFORMACIÓN! ¡ Para los diagramas de conexión la documentación aplicable del convertidor de señal. 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 20: Datos Técnicos

    DIN 11850 (fila 2 o DIN 11866 fila A) Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 2,5...10 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 21 OPTIFLUX 6000 Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 20,6 132,6 61,3 61,3 41,8 10,9 66,8 11,2 59,3 18,4 66,3 29,5 64,3 44,3 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 22 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 2,5...10 Rd 28 x 1/8" 53,1 Rd 34 x 1/8" 53,1 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 23 Rd 65 x 1/6" 91,3 Rd 78 x 1/6" 93,3 Rd 95 x 1/6" 77,8 Rd 110 x 1/4" 107,8 12,5 Rd 130 x 1/4" 109,3 21,8 10 Bajo pedido 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 24 DIN 11864-2A DIN 11864-2A DIN 11864-2A DIN 11864-2A Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 45,8 83,3 83,3 63,8 14,5 122,8 18,6 115,3 28,2 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 25 DIN 32676 DIN 32676 DIN 32676 Adaptador fijado con pernos DN25...150 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] 50,5 41,8 50,5 80,8 80,8 67,8 92,8 12,5 85,3 21,8 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 26 ISO 2037 ISO 2037 ISO 2037 ISO 2037 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN17,2 Tamaño nominal Dimensiones [mm] Aprox. Pesos Adaptador Caudalímetro [kg] 2,5...12 17,2 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 27 Dimensiones [mm] Aprox. Pesos Adaptador Caudalímetro [kg] 22,6 20,6 132,6 61,3 61,3 63,5 60,3 41,8 76,1 72,9 66,8 10,8 101,6 97,6 59,3 18,4 114,3 110,3 66,3 29,5 139,7 135,7 64,3 44,3 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 28 ISO 2852 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN17,2 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [Pulgadas] [kg] 2,5...10 1/10"...3/8" 51,6 17,2 1/2" 51,6 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 29 50,5 41,8 1,5" 35,6 50,5 87,8 2" 48,6 87,8 63,5 2,5" 60,3 77,5 68,3 76,1 3" 72,9 93,3 11,2 101,6 4" 97,6 85,8 19,1 114,3 5" 110,3 139,7 6" 135,7 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 30 Tri Clamp Tri Clamp Tri Clamp Adaptador roscado DN1/10...1/2" Tamaño nominal Dimensiones [pulgadas] Peso aprox. Adaptador Caudalímetro [kg] 1/10"...3/8" 0,37 0,98 1,97 5,59 1,73 1/2" 0,62 0,98 1,97 5,59 1,73 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 31 3" 2,85 3,54 3,68 13,11 7,52 5,98 12,5 4" 3,83 4,68 3,38 13,11 9,53 7,99 21,8 5" 4,78 5,69 3,54 14,43 10,20 8,62 6" 5,78 6,57 3,62 14,80 11,57 10,00 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 32 Adaptador roscado DN2,5...10 con conexiones a proceso DN10 / adaptador roscado DN15 Tamaño nominal Dimensiones [mm] Peso aprox. Adaptador Caudalímetro [kg] Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 Rd 40-6 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 33 Adaptador Caudalímetro [kg] 22,6 Rd 40-6 28,1 147,6 35,5 Rd 60-6 48,6 Rd 70-6 84,3 63,5 60,3 Rd 85-6 69,8 72,9 Rd 98-6 99,8 12,1 97,6 Rd 132-6 21,9 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 34: Notas

    NOTAS OPTIFLUX 6000 www.krohne.com 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es...
  • Página 35 NOTAS OPTIFLUX 6000 02/2019 - 4005421502 - QS OPTIFLUX 6000 R08 es www.krohne.com...
  • Página 36 Análisis de procesos • Servicios Oficina central KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Alemania) Tel.: +49 203 301 0 Fax: +49 203 301 10389 info@krohne.com La lista actual de los contactos y direcciones de KROHNE se encuentra en: www.krohne.com...
