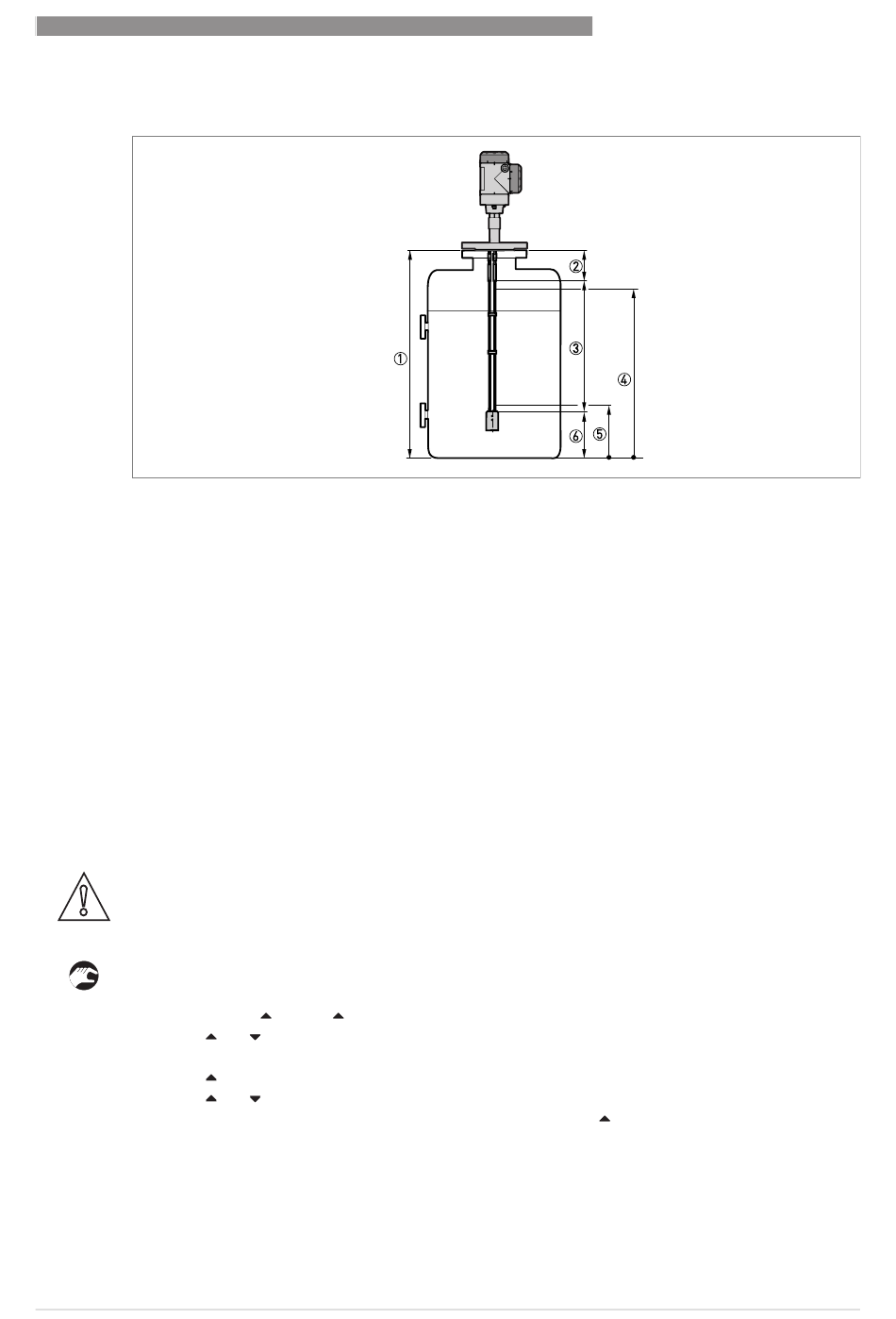

Figura 6-5: Medida de nivel
1 Altura del tanque (2.3.1 ALTURA TANQ.)
2 Distancia de bloqueo (2.3.2 DIST. BLOQ.)
3 Rango de medida máximo efectivo
4 Ajuste de 20 mA (2.4.4 RANGO 20mA)
5 Ajuste de 4 mA (2.4.3 RANGO 4mA)
6 Zona en la que no es posible medir
Para más información sobre los elementos de menú, vaya a
página 78.
6.4.9 Cómo configurar el equipo para medir volumen o masa
El equipo se puede configurar para medir volumen o masa. Puede configurar una tabla de
correlaciones en el submenú de la tabla de conversión (2.8.0 CONVERSION). Cada entrada es un
par de datos (nivel – volumen o nivel – masa). La tabla de correlaciones tiene que tener un
mínimo de 2 entradas y un máximo de 30. El punto de referencia para la tabla es el fondo del
tanque (indicado en la opción de menú 2.3.1 ALTURA TANQ.).
PRECAUCIÓN!
¡
Introduzca los datos en orden numérico (número de entrada de la tabla de correlaciones 01, 02,
etc.).
Cómo preparar una tabla de correlaciones (tabla de conversión)
• Entre en el menú "Supervisor".
• Pulse [> > > > ], 6 × [ ], [> > > > ] y [ ] para acceder a 2.7.2 UNIDAD LONG.
• Pulse [ ] y [ ] para encontrar la unidad de longitud que utilizará en la tabla.
• Pulse [^ ^ ^ ^ ] para acceder al nivel de submenú.
• Pulse [ ] para acceder a 2.7.3 UN. CONVER. (unidad de conversión)
• Pulse [ ] y [ ] para encontrar la unidad de conversión que utilizará en la tabla.
• Pulse [^ ^ ^ ^ ] para acceder al nivel de submenú y luego pulse [ ] y [> > > > ] para acceder a la opción
2.8.1 ENTRAR TAB
• Pulse [> > > > ] para crear la tabla de correlaciones. Introduzca el número de entrada (01).
• Introduzca el valor de longitud y pulse [^ ^ ^ ^ ].
• Introduzca el valor de conversión y pulse [^ ^ ^ ^ ].
• Pulse [> > > > ] para introducir el siguiente número de entrada de la tabla (02, 03, ..., 30).
