7

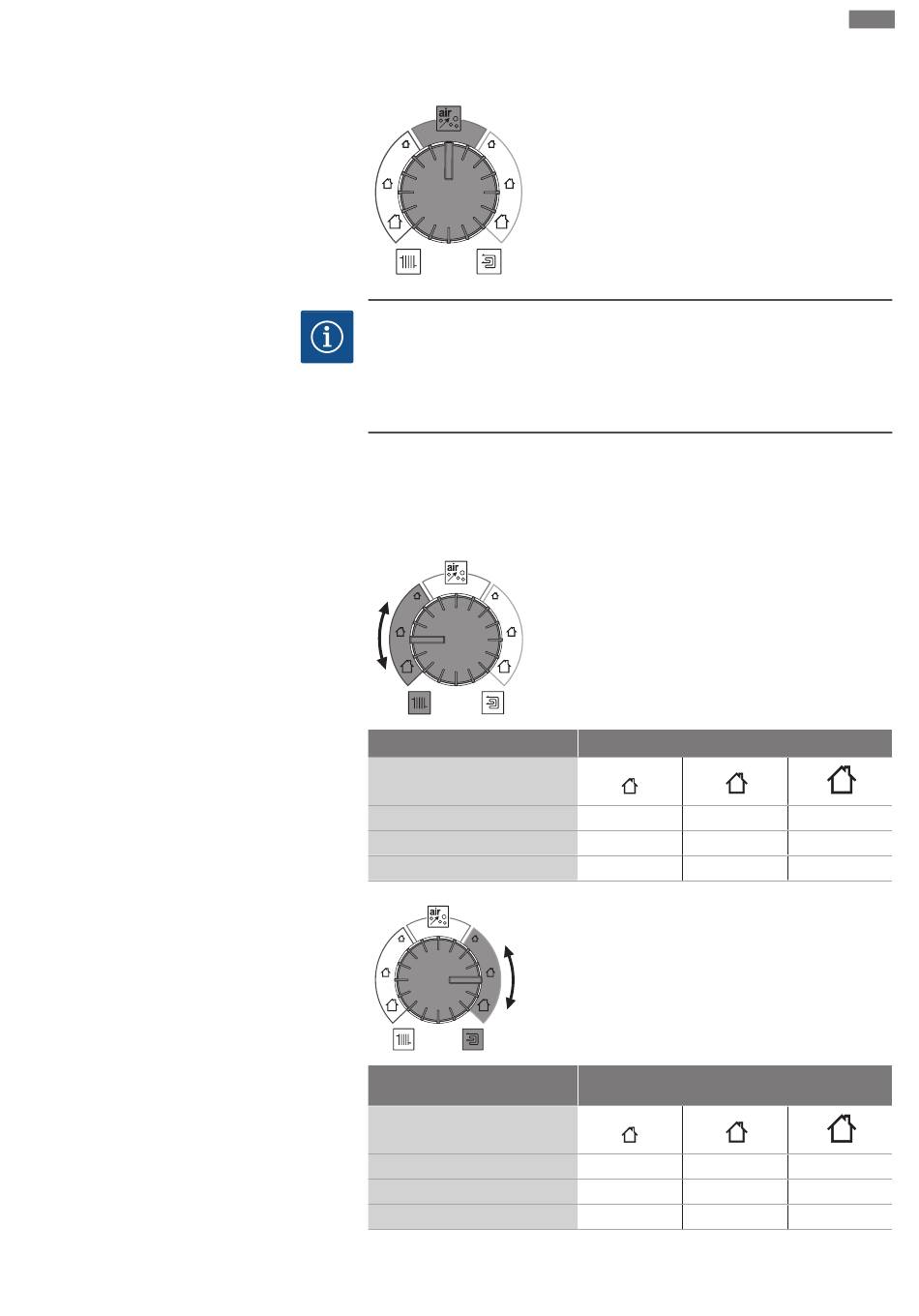

Puesta en marcha

7.1

Purgar

7.2 Ajuste del modo de regulación y la
altura de impulsión
7.2.1 Calefacción de radiadores
7.2.2 Calefacción de suelo radiante
Instrucciones de instalación y funcionamiento Wilo-Yonos PICO1.0
Puesta en marcha
AVISO
Después de 10 minutos, la función de purga se detiene.
• La barra central del indicador LED parpadea.
• La bomba regula temporalmente en el ajuste de fábrica (Δp-v, ½ Hmax).
• Ajuste del modo de regulación y la altura de impulsión deseados.
El tamaño del símbolo de casa representado y los datos solo sirven como orientación
para ajustar la altura de impulsión, recomendamos realizar un cálculo más preciso para
el ajuste. Al realizar el ajuste, se muestran a la vez los valores de la altura de impulsión
en intervalos de 0,1 m.
H-
H+
Bomba
Yonos PICO.../1-4 m
Yonos PICO.../1-6 m
Yonos PICO.../1-8 m
H-
H+
Bomba
Yonos PICO.../1-4 m
Yonos PICO.../1-6 m
Yonos PICO.../1-8 m
Llenar y purgar correctamente la instalación.
Si la bomba no se purga automáticamente:
ƒ
Active la función de purga mediante el botón de
mando.
–
La función de purga comienza y dura 10 minutos.
–
El indicador LED muestra barras de abajo hacia
arriba.
ƒ
Gire el botón de mando para cancelar.
Presión diferencial variable (Δp-v):
ƒ
Seleccionar el margen de ajuste de la aplicación.
ƒ
Ajustar el valor de consigna H de la altura de impul-
sión (presión diferencial variable).
–
El indicador LED indica el valor de consigna H de
la altura de impulsión ajustado en m.
Número de radiadores
8 12
12 15
15 20
Presión diferencial constante (Δp-c):
ƒ
Seleccionar el margen de ajuste de la aplicación.
ƒ
Ajustar el valor de consigna H de la altura de impul-
sión (presión diferencial constante).
–
El indicador LED indica el valor de consigna H de
la altura de impulsión ajustado en m.
Cantidad de metros cuadrados de superficies ca-
lientes en m²
- 80
80 150
> 220 > 220
es
15
20
30
120
220
> 220
13
