PREPARANdO SU SIERRA PARA USARSE
ALINEAR EL dISCO dE CORTE
CON LA MESA

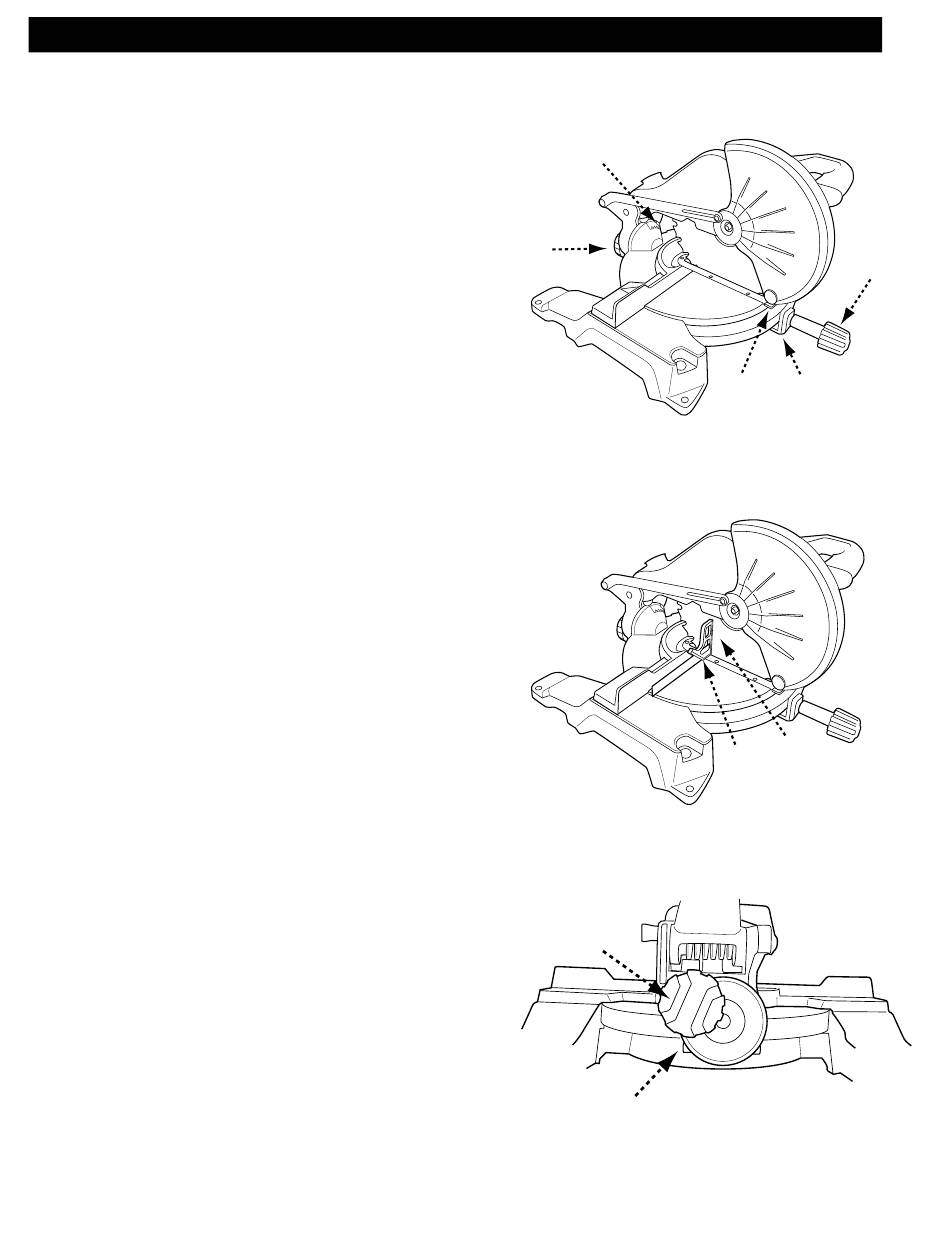

Consulte la Figura 12.
1. Desconecte la sierra de la red eléctrica.
2. Baje el brazo de la sierra hasta la posición de
transporte y presione el perno de fijación para
mantenerlo en su sitio.
3. Afloje la manecilla de fijación de inglete (A), presione
la placa de fijación de inglete hacia abajo (B) y
coloque la mesa de forma que el indicador de ángulo
(C) marque 0°.
4. Apriete la manecilla de fijación de inglete para que la
mesa no se mueva.
5. Afloje la manecilla de fijación del ángulo de bisel (D) y
ajuste el ángulo del brazo de la sierra de forma que el
indicador de ángulo de bisel (E) marque 0º. Esto hace
que el disco mantenga un ángulo de 90º con respecto
a la mesa.
6. Vuelva a apretar la manecilla de fijación del ángulo de
bisel.
Consulte la Figura 13.
7. Coloque una escuadra combinada (A) contra la mesa
y el plano del disco de corte (B).
NOTA: Asegúrese que la escuadra hace contacto con la
cara del disco, no con los dientes de sierra.
8. Gire el disco manualmente y compruebe la alineación
del disco y la mesa en distintos puntos.
9. El filo de la escuadra y el disco de corte deberían ser
paralelos tal y como se indica en la Figura 13.
10. Si la parte superior o la inferior no están enrasadas
con la escuadra, consulta la Figura 14 y siga los
siguientes pasos.
Consulte la Figura 14.
11. Afloje la manecilla de fijación del ángulo de bisel (A).
12. Ajuste el tornillo de ajuste de las muescas de
selección (B) para que la sierra esté alineada con la
escuadra. Ver "Muescas de selección" en la sección
de Ajustes.
13. Vuelva a apretar la manecilla de fijación del ángulo de
bisel. Compruebe el alineamiento disco-mesa.
NOTA: El procedimiento indicado más arriba puede
usarse para comprobar el alineamiento del disco de corte
con la mesa en ángulos de 0º y 45º.
La sierra tiene dos indicadores de ángulos, uno en la
escala de bisel y otro en la escala de ingletes. Después
de hacer ajustes en la alineación, puede que sea
necesario aflojar los tornillos de la regla de ingletes y
colocarlos nuevamente a cero.
All manuals and user guides at all-guides.com
62
E
D
FIGURA 12
FIGURA 13
A
B
FIGURA 14
A
B
C
A B
