Página 1 ® UNIDOMO Web: www.unidomo.de Telefon: 04621- 30 60 89 0 Mail: info@unidomo.com Öffnungszeiten: Mo.-Fr. 8:00-17:00 Uhr a member of DAIKIN group � Individuelle Beratung � Komplettpakete Kostenloser Versand Über 15 Jahre Erfahrung � � Hochwertige Produkte Markenhersteller � �...
Página 2 Montageanleitung Deutsch...
Página 3 Montage Anschlussschlauch...
Página 5 Zulaufleitungen fachgerecht durchspülen. Installation nach DIN 1988 ACHTUNG! Um die Anschluss-Schläuche überprüfen zu können, muss eine Revisionsöffnung vorhanden sein. Anschluss muss für Flachdichtung geeignet sein warm...
Página 6 Justierung siehe Seite _1b. In Verbindung mit Durchlauferhitzern ist eine Bedienung Warmwassersperre nicht notwendig. Durch Anheben des Griffes wird der Mischer Hansgrohe Einhandmischer können in geöffnet. Verbindung mit hydraulisch und thermisch Schwenkung nach links = warmes Wasser. gesteuerten Durchlauferhitzern eingesetzt Schwenkung nach rechts = kaltes Wasser.
Página 7 Warmwasserbegrenzung: Warmwassertemperatur 60 C, Kaltwassertemperatur 10 C, Fließdruck 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 8 Instructions de montage Français...
Página 9 Montage flexible de raccordement...
Página 11 Purger les conduites d'alimentation. Installation selon DIN 1988 ATTENTION! Pour des travaux d’entretien prévoir obligatoirement une trappe de visite. Le type du raccordement doit être prevu pour des rondelles d’étanchéité. chaud...
Página 12 Instructions de service chauffe-eau instantané. En levant ou baissant l'étrier de commande on Les mitigeurs monocommandes Hansgrohe actionne l'ouverture ou la fermeture du mitigeur. fonctionnent également en association à des Tournant sur la droite = eau froide, chauffe-eau à...
Página 13 Limiteur d'eau chaude: Température d'eau chaude 60 C, Température d'eau froide 10 C, Pression dynamique 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 14 assembly instructions English...
Página 15 Assembly connecting hoses...
Página 17 Flush through the supply pipes. Installation to DIN 1988 IMPORTANT! There must be an access door for maintenace. Connection must be suitable for gasket...
Página 18 Operation continuous flow water heater. The mixer is activated by lifting the lever handle. Hansgrohe single lever mixers can be used Turning to the left = warmer water, together with hydraulically and thermically turning to the right = cooler water.
Página 19 Hot water limiter: hot water temperature 60 C, cold water temperature 10 C, flow rate 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 20 Istruzioni per Installazione Italiano...
Página 21 Montaggio flessibile...
Página 23 Collegare le uscite principali. Installazione secondo norma DIN 1988 ATTENZIONE: è necessaria un accesso di ispezione per la manutenzione. L'attacco deve essere adatto per la guarnizione piatta caldo...
Página 24 è necessario. Il miscelatore si apre tirando la maniglia a forma di staffa. I miscelatori Hansgrohe possono venire usati con Rotazione verso sinistra = acqua calda, caldaie a "bassa pressione" se la pressione del rotazione verso destra = acqua fredda.
Página 25 Limitatore di acqua calda: temperatura dell’acqua calda 60 C, temperatura dell’acqua fredda 10 C, pressione 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 26 Instrucciones de montaje Español...
Página 27 Montaje conexión flexible...
Página 29 Purgar las tuberías de afluencia. Instalación según DIN 1988 ¡ATENCION! ¡ Para mantenimiento tiene que haber un registro! La conexión debe ser adecuada para junta plana caliente...
Página 30 El mezclador se abre levantando la manecilla. Giro hacia la izquierda = agua caliente, Los mezcladores Hansgrohe pueden ser giro hacia la derecha = agua fría. utilizado junto con calentadores continuos de 32420000: El inversor para la teleducha se agua que sean manejados de manera hidráulica...
Página 31 Limitación del agua caliente: temperature del agua caliente 60 C, temperatura del agua fria 10 C, presión dinámica 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 32 Handleiding Nederlands...
Página 33 Montage aansluitslangen...
Página 35 Toevoerleidingen vakkundig doorspoelen. Installatie naar DIN 1988 Let op: voor eventuele reparatiewerkzaamheden moet een revisieluik zijn aangebracht. Aansluiting moet geschikt zijn voor vlakke afdichting warm...
Página 36 _1b. controleren! In kombinatie met geisers is een warmwaterbegrenzing niet noodzakelijk. Bediening Hansgrohe ééngreepsmengkranen kunnen Door het bedienen van de beugelgreep wordt de samen met hydraulisch en thermisch gestuurde mengkraan geopend. geisers gebruikt worden indien de uitstroomdruk Naar links bewegen = warm water, min.
Página 37 Warmwaterbegrenzing: Warmwatertemperatuur 60 C, Koudwatertemperatuur 10 C, stroomdruk 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 38 Monteringsvejledning Dansk...
Página 39 Montering tilslutingslangerne...
Página 41 Skyl tilførselsledningene grundig. Installation efter DIN 1988 BEMÆRK! For at kunne servicere armaturet, skal der laves en inspektionslem. Tilslutningen skal være egnet til planpakning varmt...
Página 42 I forbindelse med gennemstrømningsvandvarmer Brugsanvisning er en varmtvandsbegrænsning ikke nødvendig. Ved at hæve i grebet åbnes for vandet. Hansgrohe etgrebsarmaturer kan anvendes i Drejning mod venstre = varmt vand, forbindelse med hydraulisk- og termiskstyrede drejning højre = koldt vand. gennemstrømningsvandvarmere ved et vandtryk 32420000: For omstilling til håndbruser trækkes i...
Página 43 Warmwaterbegrenzing: Warmwatertemperatuur 60 C, Koudwatertemperatuur 10 C, stroomdruk 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 44 Manual de Instalación Português...
Página 45 Montagem tubo flexível...
Página 47 Purgue a canalização. Instalação segundo DIN 1988 Atenção! Tem que ter um painel de acesso para manutenção. Ligação tem que ser adequada para vedante chato quente...
Página 48 água quente não se Funcionamento aplica. A misturadora é aberta levantando o manípulo As misturadoras monocomando Hansgrohe de alavanca. podem ser utilizadas com esquentadores (de Rodando para a esquerda = água quente, controlo térmico ou hidráulico) desde que a Rodando para a direita = água fria.
Página 49 Limitador de água quente: Temperatura da água quente 60 C, Temperatura da água fria 10 C, Pressão 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 50 Instrukcja montażu Polski...
Página 51 Montaż węża przyłączeniowego...
Página 53 Przepłukać instalację Instalacja zgodnie z DIN 1988 UWAGA! Aby móc sprawdzić węże przyłączeniowe, musi istnieć otwór rewizyjny. Przyłącze musi nadawać się do uszczelki płaskiej ciepła...
Página 54 W połączeniu z przepływowym podgrzewaczem wody ogranicznik temperatury wody nie jest Obsługa konieczny. Podniesienie rączki natrysku powoduje otwarcie Mieszacze jednouchwytowe Hansgrohe mogą mieszacza. być stosowane w połączeniu z przepływowymi Odchylenie w lewo = ciepła woda. podgrzewaczami wody, sterowanymi Odchylenie w prawo = zimna woda.
Página 55 Ogranicznik ciepłej wody: Temperatura ciepłej wody 60 C, temperatura zimnej wody 10 C, ciśnienie przepływu 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 56 Montážní návod Česky...
Página 57 Montáž připojovací hadičky...
Página 59 Přívodní trubky odbornĕ propláchnout. Instalace podle normy DIN 1988 POZOR! Pro kontrolu připojovacích hadic musí být k dispozici revizní šachta. Přípojka musí být vhodná pro ploché těsnění teplá...
Página 60 Ve spojení s průtokovými ohřívači není uzávěr Ovládání teplé vody nutný. Baterie se otevírá zvednutím rukojeti. Pákové baterie Hansgrohe mohou být používány Otočení doleva = teplá voda, ve spojení s hydraulicky nebo tepelnĕ řízenými otočení doprava = studená voda. průtokovými ohřívači, pokud tlak při průtoku je 31740XXX: Přestavení...
Página 61 Omezení teplé vody: teplota vody (teplé) 60 C, teplota studené vody 10 C, tlak proudu 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 62 Montážny návod Slovensky...
Página 63 Montáž pripojovacej hadičky...
Página 65 Prívodné trubky odborne prepláchnuť. Inštalácia podľa DIN 1988 POZOR! Aby bolo možné skontrolovať pripojovacie hadice, musí byť k dispozícii revízny otvor. Prípojka musí byť vhodná pre ploché tesnenia teplá...
Página 66 V spojení s prietokovými ohrievačmi nie je Obsluha uzáver teplej vody nutný. Nadvihnutím páky sa zmiešavacia batéria otvorí Pákové batérie firmy Hansgrohe môžu byť Otočenie páky vľavo = teplá voda používané v spojení s hydraulicky a tepelne Otočenie páky vpravo = studená voda riadenými prietokovými ohrievačmi, pokiaľ...
Página 67 Obmedzenie teplej vody: teplota teplej vody 60 C, teplota studené vody 10 C, tlak prúdu 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 68 组装说明中文...
Página 69 安装连接软管...
Página 71 将进水管洗净。按照DIN 1988进行安装注意！必须有一扇进口门，用于检修门。接头必须适合于扁平密封件。热...
Página 72 中文注意！带有热水控制器的单手柄龙头的调节方法，参见必须按照现行的规定安装，冲洗和测试产品！第_1b页。如果与连续流热水器一起使用，则不必作任何调操作节。提起手柄，龙头开启。如果水压达到1.5巴以上，汉斯格雅单手柄龙头可向左偏转：热水以和液压式或热控式直流式热水器一起使用。向右偏转：冷水备用零件参见第页 3 32420000：拉动水嘴上边的旋钮，从浴盆向花洒变更水流。关闭水流后，龙头自动恢复浴盆功能 31791000 手柄。 96338000 螺钉帽 94192000 法兰技术参数 94194000 螺母 max 1 MPa 92730000 工作压强：阀体 0,1 – 0,5 MPa 推荐工作压强： 96512000 水波器...
Página 73 热水限制：热水温度60 C，冷水温度10 C，流动压力3巴 Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 74 Инструкция по монтажу Русский...
Página 75 Монтаж подводки...
Página 77 тщательно промыть водопроводные трубы, спустив некоторое количество воды; Установка, согласно DIN 1988 ВНИМАНИЕ! Для того, чтобы можно было проверить шланги подключения, необходимо смотровое окно. Подключение должно быть совместимо с плоским уплотнением горячая...
Página 78 ограничитель расхода горячей воды (см. Стр. соответствии с настоящей инструкцией, _1b: юстировка). проверен на геметичность и безупречность работы Однорычажные смесители фирмы HANSGROHE можно использоватЬ с Эксплуатация электроводонагревателями бойлерного типа при минимальном давлении 0,15 MPa. Подъемом рукоятки смеситель открывается. Поворот влево = горячая вода.
Página 79 Ограничение расхода горячей воды: температура горячей воды 60 С, температура холодной воды 10 С, давление 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 80 Szerelési útmutató Magyar...
Página 81 bekötőcső összeszerelése...
Página 83 A vezetékeket gondosan átöblítjük. Szerelés DIN 1988 szerint FIGYELEM! Ahhoz, hogy ellenőrizhessük a csatlakozótömlőket, gondoskodni kell egy átvizsgálónyílásról. A csatlakozásnak lapostömítésre alkalmasnak kell lenni meleg...
Página 84 átöblíteni és ellenőrizni! Az átfolyó rendszerű vízmelegítőknél nem szükséges a melegvíz-korlátozó. Használat A Hansgrohe egykaros keverő csaptelepek A keverőcsapot a fogantyú emelésével nyitjuk ki. beépíthetők hidraulikus- és hőszabályozással Balra csavarva meleg víz, jobbra csavarva hideg ellátott átfolyós vízmelegítőknél egyaránt, ha a víz folyik.
Página 85 Melegvíz-korlátozás: melegvíz-hőmérséklet 60 C, hidegvíz-hőmérséklet 10 C, víznyomás 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 86 Asennusohje Suomi...
Página 87 Liitäntäletkun asennus...
Página 89 Huuhtele syöttöputken asianmukaisesti. Asennus normin DIN 1988 mukaisesti HUOMIO! Liitäntäletkujen tarkastamista varten tarvitaan ehdottomasti tarkastusaukko! Liittimen tulee soveltua tasotiivisteelle lämmin...
Página 90 _1b. Lämpimän mukaisesti! veden rajoitusta ei tarvita läpivirtauskuumentimen yhteydessä. Käyttö Hansgrohe yksivipuisia sekoittimia voi käyttää Sekoittaja avataan kahvaa nostamalla. hydraulisesti tai termisesti ohjattujen Kääntö oikealle = kylmä vesi, läpivirtauskuumentimien yhteydessä, jos kääntö vasemmalle = lämmin vesi. 32420000: virtauspaine on vähintään 0,15 MPa.
Página 91 Kuumanveden rajoitin: kuuman veden lämpötila 60 C, kylmän veden lämpötila 10 C, virtauspaine 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 92 Monteringsanvisning Svenska...
Página 93 Montering anslutningsslang...
Página 95 Skölj tillförselledningarna noga. Installation enligt DIN 1988 OBS! Det måste finnas en revisionslucka för att det ska vara möjligt att kontrollera anslutningsslangarna. Anslutningen måste passa för flänspackning varmt...
Página 96 _1b. Vid användning tillsammans med varmvattenberedare behövs Hantering ingen varmvattenreglering. När greppet lyfts öppnas blandaren. Hansgrohe enhandsblandare kan användas Svängning åt vänster = varmt vatten. tillsammans med hydrauliskt och termiskt styrda Svängning åt höger = kallt vatten. varmvattenberedare när flödestrycket uppgår till 32420000: Man ställer om till handdusch genom...
Página 97 Varmvattenreglering: Varmvattentemperatur 60 C, Kallvattentemperatur 10 C, flödestryck 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 98 Montavimo instrukcijos Lietuviškai...
Página 99 Prijungimo žarnų montavimas...
Página 101 Išplauti vamzdžius. Montavimas pagal DIN 1988 DĖMESIO! Kad būtų galima patikrinti jungiamąją žarną, būtina įrengti dureles! Prijungimas turi atitikti plokščiąjį sandariklį karštas...
Página 102 (nustatymą žr. psl. _1b). normas! Naudojant momentinį šildiklį karšto vandens ribotuvas nebūtinas. Eksploatacija "Hansgrohe" vienos rankenėlės maišytuvai gali Maišytuvas atidaromas pakėlus rankenėlę. būti naudojami su hidrauliškai ir termiškai Pasukus rankenėlę į kairę, įjungiamas karštas reguliuojamais momentiniais šildikliais, kai vanduo;...
Página 103 Karšto vandens ribotuvas: karšto vandens temperatūra 60 С, šalto vandens - 10 С, slėgis 0,3 MPa.. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 104 Uputstva za instalaciju Hrvatski...
Página 105 montaža priključne cijevi...
Página 107 Isperite cijevi dovoda. Instalacija prema standardu DIN 1988 Pažnja! Da bi se mogla ispitati ispravnost spojnog crijeva mora postojati otvor za provjeru Priključak mora biti prikladan za pljosnatu brtvu. Vruća voda...
Página 108 Podešavanje nije potrebno ako koristite protočni bojler. Slavina se otvara podizanjem ručice. Okretanje ulijevo = vruća voda Hansgrohe jednoručne slavine se mogu koristiti Okretanje udesno = hladna voda sa hidraulični i termički kontroliranim protočnim 32420000: Protok se prebacuje sa slavine na tuš...
Página 109 Limiter vruće vode: temperatura vruće vode 60 C, temperatura hladne vode 10 C, tlak 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 110 Montaj kılavuzu Türkçe...
Página 111 Bağlantı hortumunun montajı...
Página 113 Su giriş hatlarından su akıtarak boruları iyice temizleyiniz. DIN 1988'e göre montaj DİKKAT! Bağlantı hortumlarını kontrol etmek için bir revizyon deliği mevcut olmalıdır. Bağlantı yassı conta için uygun olmalıdır sıcak...
Página 114 Su akış basıncı en azından 0,15 MPa olan Gövdede ki kolu sola çevrildiğinde = sıcak su yerlerde Hansgrohe tek kollu bataryalarını, Gövdede ki kolu sağa çevrildiğinde = soğuk su hidrolik ve termik kumandalı şofbenlerle birlikte 31740XXX: Musluğun gagasının üst tarafındaki kullanabilirsiniz.
Página 115 Sıcak su sınırlaması: Sıcak su sıcaklığı 60 C, soğuk su sıcaklığı 10 C, akma basıncı 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 116 Instrucţiuni de montare Română...
Página 117 Montarea furtunului de racord...
Página 119 Clătiţi conductele de alimentare în mod profesional. Instalare conform DIN 1988 ATENŢIE! Trebuie prevăzută o deschidere pentru verificarea furtunurilor de conectare! Racordul trebuie să fie potrivit pentru fitilul plat cald...
Página 120 Deschideţi bateria prin ridicarea manetei. Rotire spre stânga = apă caldă. Bateriile monocomadă Hansgrohe pot fi utilizate rotire spre dreapta = apă rece. cu boiler instant cu comandă termică sau 32420000: Selectaţi modul de funcţionare duş...
Página 121 Limitator pentru apă caldă: Temperatură apă caldă: 60 C, temperatură apă rece: 10 C, presiune de curgere: 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 122 Οδηγία συναρμολόγησης Ελληνικά...
Página 123 Συναρμολόγηση σωλήνα σύνδεσης...
Página 125 Πλένετε καλά τις σωληνώσεις σύνδεσης. Εγκατάσταση σύμφωνα με το πρότυπο DIN 1988 ΠΡΟΣΟΧΗ! Για να μπορείτε να επιθεωρήσετε τους σωλήνες παροχής, θα πρέπει να υφίσταται ένα άνοιγμα επιθεώρησης! Η σύνδεση πρέπει να είναι κατάλληλη για επίπεδη φλάντζα ζεστό...
Página 126 Δεν είναι απαραίτητη η διάταξη φραγής ζεστού Χειρισμός νερού σε συνδυασμό με ταχυθερμοσίφωνα. Η μπαταρία (μείκτης) λειτουργεί σηκώνοντας την Οι αναμεικτικές μπαταρίες Hansgrohe μπορούν κεντρικη λαβή. να λειτουργούν και σε συνδυασμό με Γυρνώντας στα αριστερά = ζεστό νερό ταχυθερμοσίφωνες θερμικού ή υδραυλικού...
Página 127 Διάταξη περιορισμού ζεστού νερού: θερμοκρασία ζεστού νερού 60 C, θερμοκρασία κρύου νερού 10 C, πίεση ροής 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 128 ‫ﺗﻌﻠﻴﻤﺎت اﻟﺘﺠﻤﻴﻊ‬ ‫ﻋﺮﺑﻲ‬...
Página 129 ‫ﺗﺠﻤﻴﻊ ﺧﺮاﻃﻴﻢ اﻟﺘﻮﺻﻴﻞ‬...
Página 131 ‫ﻗﻢ ﺑﺪﻓﻊ اﻟﻤﻴﺎﻩ ﺧﻼل ﻣﻮاﺳﻴﺮ اﻹﻣﺪاد‬ DIN 1988 ‫ﻟﻠﻤﻮاﺻﻔﺔ‬ ً ‫اﻟﺘﺮآﻴﺐ وﻓﻘ ﺎ‬ ‫ﻳﺠﺐ وﺟﻮد ﻣﻨﻔﺬ ﻟﻠﺪﺧﻮل ﻣﻦ أﺟﻞ أﻋﻤﺎل اﻹﺻﻼح‬ ‫ﺗﻨﺒﻴﻪ‬ ‫اﻟﺼﻴﺎﻧﺔ ﻟﺨﺮاﻃﻴﻢ اﻟﺘﻮﺻﻴﻞ‬ ‫ﻳﺠﺐ أن ﻳﻜﻮن اﻟﺘﻮﺻﻴﻞ ﻣﻨﺎﺳﺒ ﺎ ً ﻟﻠﺠﻠﺐ اﻟﻤﺴﻄﺤﺔ‬ ‫ﺳﺎﺧﻦ‬...
Página 132 ‫ﻋﺮﺑﻲ‬ ‫ﻳﺠﺐ ﺗﺮآﻴﺐ اﻟﻮﺻﻠﺔ، وﻏﻤﺮهﺎ ﺑﺎﻟﻤﺎء واﺧﺘﺒﺎرهﺎ وﻓﻘ ﺎ ً ﻟﻠﻤﻌﺎﻳﻴﺮ‬ ‫ﺗﻨﺒﻴﻪ‬ ‫ﻟﻀﺒﻂ ﻣﺤﺪد اﻟﻤﺎء اﻟﺴﺎﺧﻦ ﻓﻲ اﻟﺨﻼﻃﺎت ذات اﻟﺮاﻓﻌﺔ اﻷﺣﺎدﻳﺔ، ﻳﺮﺟﻰ‬ ‫اﻟﺴﺎرﻳﺔ‬ ‫ﻰ ﺻﻔﺤﺔ‬ ‫اﻟﺮﺟﻮع إﻟ‬ ‫وﻻ ﻳﻠﺰم إﺟﺮاء أي ﺿﺒﻂ ﻋﻨﺪ اﺳﺘﺨﺪام ﺳﺨﺎن ﻣﻴﺎﻩ ذي ﺗﺪﻓﻖ ﻣﺴﺘﻤﺮ‬ ‫اﻟﺘﺸﻐﻴﻞ‬ ‫ﻳﻤﻜﻦ...
Página 133 ‫ﺑﺎر‬ ‫ﻣﺌﻮﻳﺔ، ﺿﻐﻂ اﻟﺘﺪﻓﻖ‬ ‫ﻣﺌﻮﻳﺔ، درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺒﺎرد ﺗﺒﻠﻎ‬ ‫درﺟﺔ ﺣﺮارة اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬ ‫ﻣﺤﺪد اﻟﻤﺎء اﻟﺴﺎﺧﻦ‬ Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 134 Navodila za montažo Slovenski...
Página 135 Montaža priključne gibke cevi...
Página 137 Strokovno izplaknite dovodne cevi. Montaža po DIN 1988 ATTENTION! Pour des travaux d’entretien prévoir obligatoirement une trappe de visite. Priključek mora biti primeren za ploščato tesnilo toplo...
Página 138 Upravljanje vode ni potrebna. Z dvigom ročke mešalno baterijo odprete. Zasuk Enoročne mešalne baterije Hansgrohe lahko v levo = topla voda, zasuk v desno = mrzla voda. uporabljate v povezavi s hidravlično in termično 32420000: Na ročno prho preklopite tako, da uravnavanimi pretočnimi grelniki, če je pretočni...
Página 139 Omejitev tople vode: temperatura tople vode 60 C, temperatura mrzle vode 10 C, pretočni tlak 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 140 Paigaldusjuhend Estonia...
Página 141 Ühendusvooliku paigaldamine...
Página 143 Peske etteandetorud läbi. Paigaldamine vastavalt standardile DIN 1988 TÄHELEPANU! Ühendusvoolikute kontrollimiseks peab olema eraldi ligipääsuava. Ühendus peab sobima lametihendi jaoks kuum...
Página 144 _1b. Läbivoolu boilerite normidele! puhul pole reguleerimine vajalik. Kasutamine Hansgrohe ühekäe segisteid võib kasutada koos hüdrauliliselt ja termiliselt juhitavate boileritega, Segisti avaneb kangi ülestõstmisel. Vasakule kui vee rõhk on vähemalt 0,15 MPa. pöörates = kuum vesi, paremale pöörates = külm vesi.
Página 145 Kuuma vee piiraja: kuum vesi 60 C, külm vesi 10 C, rõhk 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 146 Montāžas instrukcija Latviski...
Página 147 Pieslēguma šļūtenes montāža...
Página 149 Atbilstoši izskalot pievadus. Instalācija saskaņā ar DIN 1988 UZMANĪBU! Lai varētu pārbaudīt pieslēguma šļūtenes, nepieciešama kontrolatvere. Pieslēgumam ir jābūt piemērotam plakanajam blīvējumam karsts...
Página 150 Kombinācijā ar caurteces sildītāju karstā ūdens Lietošana ierobežošana nav nepieciešama. Paceļot rokturi, jaucējkrāns tiek atvērts. Pavirzot Hansgrohe viensviras jaucējkrānus var izmantot to pa kreisi = karstāks ūdens. Pavirzot pa labi = kombinācijā ar hidrauliski un termiski vadāmiem aukstāks ūdens. 32420000: velkot aiz apaļās caurteces sildītājiem, ja plūsmas spiediens ir...
Página 151 Karstā ūdens ierobežotājs: karstā ūdens temperatūra 60 C, aukstā ūdens temperatūra 10 C, plūsmas spiediens 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 152 Uputstvo za montažu Srpski...
Página 153 Montaža priključne cevi...
Página 155 Isperite cevi dovoda. Instalacija prema standardu DIN 1988 PAŽNJA! Da bi se mogla ispitati ispravnost priključnih creva, mora postojati otvor za proveru. Priključak mora biti prikladan za pljosnatu zaptivku. topla...
Página 156 Podešavanje nije potrebno ako koristite protočni bojler. Mešač se otvara podizanjem ručice. Okretanje ulevo = vruća voda, Hansgrohe jednoručni mešači se mogu koristiti s Okretanje udesno = hladna voda. hidraulički i termički kontrolisanim protočnim 32420000: Mlaz se prebacuje na tuš podizanjem bojlerima, ako je pritisak najmanje 0,15 MPa.
Página 157 Ograničavač vruće vode: temperatura vruće vode 60 C, temperatura hladne vode 10 C, pritisak 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 158 Montasjeveiledning Norsk...
Página 159 Montasje tilkoblingsslange...
Página 161 Forsyningsledninger spyles faglig korrekt. Installasjon iht. DIN 1988 Obs! For å kunne sjekke koblingsslangene må en revisjonsåpning være tilstede. Tilkobling skal være egnet for planpakning varm...
Página 162 Blandebatteriet åpnes ved løfting av grepet. Drei til venstre = varmt vann, drei til høyre = kaldt Armaturer fra Hansgrohe kan brukes sammen vann. 32420000: Omstilling til hånddusj ved å med hydraulisk og termisk stryrte dra i den runde knappen på utløpets overside.
Página 163 Varmtvannsbegrensning: Varmtvanns-temperatur 60 C, kaldtvanns-temperatur 10 C, gjennomstrømningstrykk 0,3 bar. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 164 Ръководство за монтаж БЪЛГАРСКИ...
Página 165 Монтаж на свързващия маркуч...
Página 167 Промийте захранващите тръбопроводи съобразно изискванията. Инсталация по DIN 1988 ВНИМАНИЕ! Необходимо е наличието на ревизионен отвор, за да могат да се проверяват свързващите маркучи. Свързването трябва да е подходящо за плоско уплътнение. топло...
Página 168 топлата вода, юстирането вижте на стр. _1b. валидните норми! Във връзка с проточни нагреватели не е необходима блокировка за топлата вода. Обслужване Смесителите с една ръкохватка на Hansgrohe След повдигане на дръжката смесителят се могат да се използват във връзка с отваря. хидравлично и термично управляеми...
Página 169 Ограничител за топлата вода: Температура на топлата вода 60 C, Температура на студената вода 10 C, хидравлично налягане 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
Página 170 Udhëzime rreth montimit Shqib...
Página 171 Montimi i zorrës së lidhjes...
Página 173 Shpërlani në mënyrë profesionale lidhjet. Instalimi sipas normave DIN 1988 Kujdes! Për të kontrolluar tubacionet e lidhjeve duhet paraparë një hapësirë për revizion. Lodhja duhet të jetë e përshtatshme për një shtupë të rrafshët i ngrohtë...
Página 174 Përdorimi nevojë për bllokadë të ujit të ngrohtë. Rubineti me ujë të përzier hapet duke ngritur lart Armaturat me ujë të përzier të Hansgrohe mund dorezën. të përdoren në kombinim me ngrohës elektrikë të Rrotullimi majtas = ujë i ngrohtë, ujit të...
Página 175 Kufizimi i ujit të ngrohtë: Temperatura e ujit të ngrohtë 60 C, temperatura e ujit të ftohtë 10 C, presioni i rrjedhjes 0,3 MPa. Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...

Este manual también es adecuado para:

Focus e 31752000

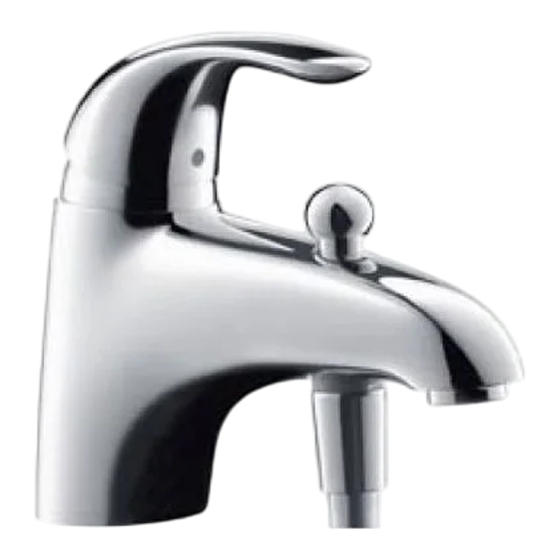

Hansgrohe Focus E 31751000 Instrucción De Montaje
