H-7549

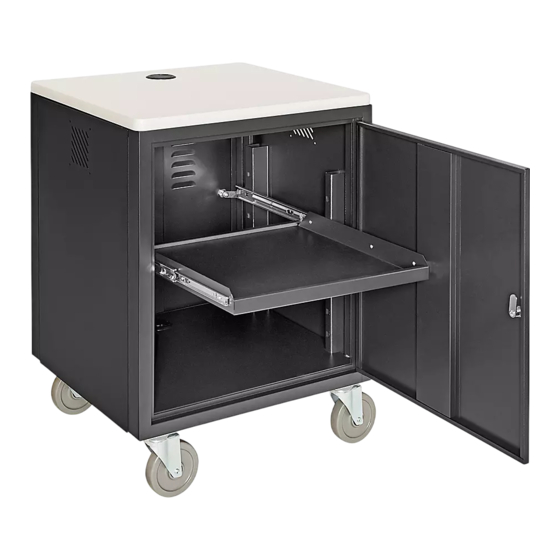

MOBILE AV CABINET
TOOLS NEEDED
Phillips Screwdriver
Front Door x 1
Laminate Wood Top x 1
Swivel Caster x 2
CART ASSEMBLY
1. Attach front door to left and right side panels by
inserting Phillips head bolts into threaded inserts in
panels. The top flange of front door must go over side
panel and fit into slit at top of side panel.
(See Figure 1)
NOTE: Each side panel has two shelf louver
channels. Make sure that the wider shelf louver
channels are closer to the back of the unit.
2. Attach back panel to left and right side panels by
inserting Phillips head bolts into threaded inserts in
panels. The top flange of back panel must go over
side panel and fit into slit at top of side panel.
(See Figure 1)
PAGE 1 OF 6
1-800-295-5510
uline.com
13 mm Socket Wrench
Left Side Panel x 1
Shelf x 1
Swivel Caster
Locknut x 4
with Brake x 2
19 mm Socket Wrench
PARTS
Right Side Panel x 1
Bottom x 1
Washer x 4
ASSEMBLY
Figure 1
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
Back Panel x 1
Plastic Cap x 2
Phillips Head
Hex Head
Bolt x 16
Bolt x 4
Side
Panel
Back
Panel
0721 IH-7549
