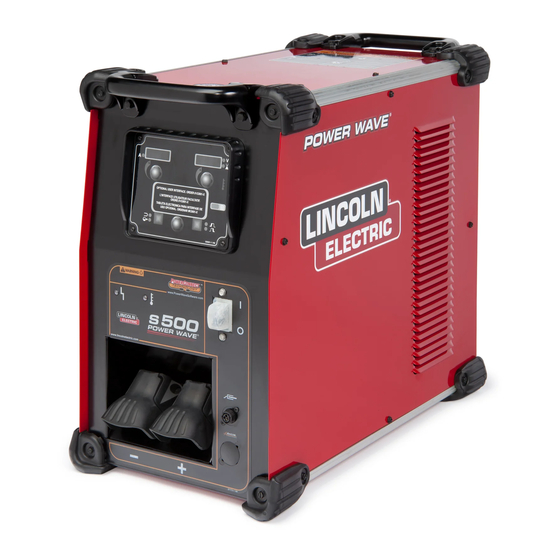

Lincoln Electric POWER WAVE S500 Manual Del Operador
Ocultar thumbs
Ver también para POWER WAVE S500:
- Manual del operador (47 páginas) ,
- Manual del operador (40 páginas) ,
- Manual del usuario (34 páginas)
Tabla de contenido
Publicidad
Enlaces rápidos
Manual del Operador
POWER WAVE
Registre su máquina:
www.lincolnelectric.com/register
Localizador de Servicio y Distribuidores Autorizados:
www.lincolnelectric.com/locator
Guardar para referencia futura
Fecha de Compra
Código: (ejemplo: 10859)
Número de serie: (ejemplo: U1060512345)
IMS10118-A
| Fecha de Publicación Noviembre 2013
© Lincoln Global, Inc. All Rights Reserved.
S500
®
Para usarse con máquinas con Números de Código:
11813, 12243
¿Necesita Ayuda? Llame al 1.888.935.3877
para hablar con un Representante de Servicio
Horas de Operación:
8:00 AM a 6:00 PM (ET) Lunes a Viernes
¿Fuera de horas de servicio?
Utilice "Ask the Experts" en lincolnelectric.com
Un Representante de Servicio de Lincoln se contac-
tará con usted en menos de un día hábil.
Para Servicio fuera de E.U.A.:
Correo Electrónico:
globalservice@lincolnelectric.com
Publicidad
Tabla de contenido
Manuales relacionados para Lincoln Electric POWER WAVE S500
Resumen de contenidos para Lincoln Electric POWER WAVE S500
- Página 1 Manual del Operador POWER WAVE S500 ® Para usarse con máquinas con Números de Código: 11813, 12243 ¿Necesita Ayuda? Llame al 1.888.935.3877 Registre su máquina: para hablar con un Representante de Servicio www.lincolnelectric.com/register Localizador de Servicio y Distribuidores Autorizados: Horas de Operación: www.lincolnelectric.com/locator 8:00 AM a 6:00 PM (ET) Lunes a Viernes Guardar para referencia futura...
-
Página 2: La Seguridad Depende De Usted
GRACIAS POR SELECCIONAR MANTENGA SU CABEZA ALEJADA DE LOS HUMOS. UN PRODUCTO DE CALIDAD NO se acerque demasiado al arco. DE LINCOLN ELECTRIC. Utilice lentes correctivos si es necesario para permanecer a una distancia razonable del arco. LEA y obedezca la Ficha de Datos de SÍRVASE EXAMINAR INMEDIATAMENTE LA CAJA Y... - Página 3 ELÉCTRICOS Y 351040, Miami, Florida 33135 o Estándar CSA W117.2-1974. Una copia gratis del folleto “Seguridad de Soldadura de Arco” MAGNÉTICOS E205 está disponible de la Lincoln Electric Company, 22801 PUEDEN SER St. Clair Avenue, Cleveland, Ohio 44117 – 1199. PELIGROSOS ASEGÚRESE DE QUE TODOS LOS PROCEDIMIENTOS...
- Página 4 SEGURIDAD LA DESCARGA LOS RAYOS DEL ARCO PUEDEN QUEMAR. ELÉCTRICA PUEDE PROVOCAR LA MUERTE. 4.a. Utilice una careta con el filtro adecuado y placas de cubierta para proteger sus ojos de las chispas y rayos del arco cuando esté 3.a. Los circuitos del electrodo y trabajo (o tierra) están eléctri- soldando u observando una soldadura de arco abierto.
- Página 5 SEGURIDAD Guía Web Interactiva de Seguridad de Soldadura para dispositivos móviles.
-
Página 6: Tabla De Contenido
TABLA DE CONTENIDO Página Instalación ........................Sección A Especificaciones Técnicas....................A-1, A-2 Precauciones de Seguridad ....................A-3 Colocación, Levantamiento...................A-3 Estibación........................A-3 Inclinación ........................A-3 Conexiones de Entrada y Aterrizamiento..............A-3 Aterrizamiento de la Máquina ..................A-3 Protección contra Alta Frecuencia ................A-3 Conexión de Entrada......................A-4 Fusibles de Entrada y Alambres de Alimentación............A-4 Selección del Voltaje de Entrada ..................A-4 Diagrama de Conexión ..................A-5, A-6, A-7 Tamaños Recomendados de Cables de Trabajo............A-8... -
Página 7: Especificaciones Técnicas
INSTALACIÓN ESPECIFICACIONES TÉCNICAS - POWER WAVE S500 ® FUENTE DE PODER – VOLTAJE Y CORRIENTE DE ENTRADA Modelo Factor de Potencia Ciclo de Voltaje de Entrada Amperios de Entrada Potencia ± 10% Ralenti a Salida Nominal Trabajo Capacidad 208/230/400*460/575 500 Watts Máx. nominal del 40% 80/73/41/37/29 K2904-1... -
Página 8: Proceso De Soldadura
INSTALACIÓN PROCESO DE SOLDADURA OCV (U PROCESO RANGO DE SALIDA (AMPERIOS) Medio Pico GMAW GMAW-Pulsación 40-550A 100V FCAW GTAW-DC 5-550A SMAW 15-550A DIMENSIONES FÍSICAS PROFUNDIDAD PESO MODELO ALTURA ANCHO 24.80 pulg. (630mm) 150 lbs (68 kg) K2904-1 22.45 pulg. ( 570 mm) 14.00 pulg. -
Página 9: Precauciones De Seguridad
INSTALACIÓN LEVANTAMIENTO PRECAUCIONES DE SEGURIDAD Deberán utilizarse ambas manijas al levantar la POWER toda la sección de instalación antes de ® WAVE S500. Cuando utilice una grúa o un aparato empezar a instalar. aéreo, deberá conectarse un sujetador de levante a ®... -
Página 10: Conexión De Entrada
INSTALACIÓN CONSIDERACIONES DE FUSIBLES DE ADVERTENCIA ENTRADA Y ALAMBRES DE ALIMENTACIÓN Sólo un electricista calificado Para los tamaños recomendados de fusibles y cables, así deberá conectar los cables de como de los tipos de alambre de cobre, consulte la Sección ®... -
Página 11: Diagrama De Conexión
INSTALACIÓN DIAGRAMAS DE CONEXIÓN SOLDADURA GTAW (TIG) A fin de ajustar las configuraciones de la soldadura TIG, se requiere una interfaz de usuario. Es posible instalar una interfaz de usuario de Serie S (K3001-2) en la fuente de poder (Figura A.2). Consulte los diagramas de conex- ión con base en la interfaz de usuario que se está... -
Página 12: Soldadura Smaw (Electrodo Revestido)
INSTALACIÓN SOLDADURA SMAW (ELECTRODO REVESTIDO) En forma similar a la soldadura TIG, es necesaria una inter- faz de usuario para ajustar las configuraciones de soldadura con Electrodo Revestido. Es posible utilizar un alimentador de alambre Power Feed como la interfaz del usuario, o se puede instalar un K3001-2 (panel de control de la interfaz del usuario) en la fuente de poder (Figura A.3). -
Página 13: Proceso Mig
INSTALACIÓN SOLDADURA GMAW (MIG) Se recomienda un alimentador de alambre compatible arclink para la soldadura Mig. Consulte la Figura A.4 para los detalles de la conexión. FIGURA A.4 PROCESO MIG MEDIDOR DE FLUJO DEL REGULADOR MANGUERA DE GAS CABLE ARCLINK AL BORNE NEGATIVO (-) K1543 [XX] PINZA DE TRABAJO... -
Página 14: Tamaños Recomendados De Cables De Trabajo
INSTALACIÓN Lineamientos Generales TAMAÑOS RECOMENDADOS DE CABLES DE TRABAJO PARA LA SOLDADURA DE ARCO • Seleccione los cables de tamaño apropiado conforme a los “Lineamientos de Cables de Salida” a contin- Conecte los cables del electrodo y trabajo entre los uación. -
Página 15: Inductancia De Los Cables, Ysu Efecto En La Soldadura
INSTALACIÓN Dependiendo del proceso, la inductancia dentro de los cables INDUCTANCIA DE LOS CABLES, Y del electrodo y trabajo puede influir en el voltaje presente en SU EFECTO EN LA SOLDADURA los bornes de la soldadora, y tener un efecto dramático en el desempeño. - Página 16 A-10 A-10 INSTALACIÓN Sensión de Voltaje del Electrodo El cable de sensión remota del ELECTRODO (67) está integrado en el cable de control arclink de 5 pines y siempre está conectado a la placa de ali- mentación del mecanismo de alimentación cuando hay un alimentador de alambre presente.
-
Página 17: Consideraciones De Sensión De Voltaje Para Sistemas Multiarco
A-11 A-11 INSTALACIÓN CONSIDERACIONES DE SENSIÓN Si SE Utilizan los Cables de Sensión: DE VOLTAJE PARA SISTEMAS • Coloque los cables de sensión fuera de la ruta de MULTIARCO la corriente de soldadura. Especialmente cualquier ruta de corriente común a los arcos adyacentes. La Deberá... - Página 18 A-12 A-12 INSTALACIÓN • Para aplicaciones circunferenciales, conecte todos los cables de trabajo en un lado de la junta de soldadura, y todos los cables de sensión de voltaje de trabajo en el lado opuesto, en tal forma que estén fuera de la ruta de corriente. (Vea la Figura A.7) FIGURA A.7 FUENTE...
-
Página 19: Conexiones De Cables De Control
A-13 A-13 INSTALACIÓN CONEXIONES DE CABLES DE CONTROL Conexión entre la Fuente de Poder y las Redes Ethernet Lineamientos Generales La POWER WAVE ® S500 está equipada con un conector Ethernet RJ-45 que cumple con ADVA y que Siempre deberán utilizarse cables de control genuinos tiene una clasificación IP67, localizado en el panel de Lincoln (excepto donde se indique lo contrario). -
Página 20: Operación
OPERACIÓN SÍMBOLOS GRÁFICOS QUE APARECEN PRECAUCIONES DE SEGURIDAD EN ESTA MÁQUINA O MANUAL LEA Y COMPRENDA TODA ESTA SECCIÓN ANTES DE OPERAR LA MÁQUINA. ADVERTENCIA ADVERTENCIA O PRECAUCIÓN • LA DESCARGA ELÉCTRICA PUEDE CAUSAR LA MUERTE. • No toque las partes eléctricamente VOLTAJE vivas o electrodos con la piel o ropa PELIGROSO...
