10

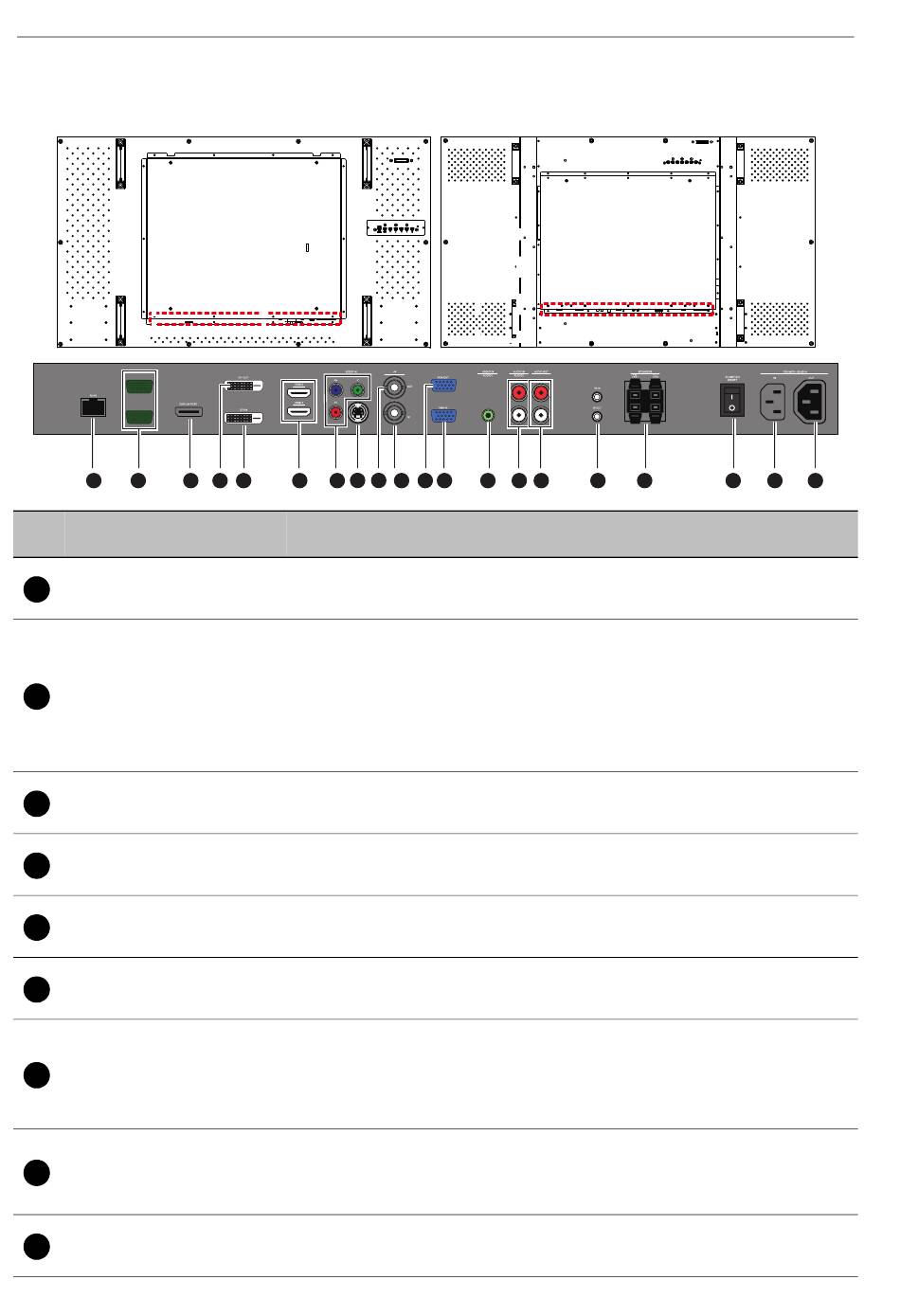

Partes de la pantalla y sus funciones
Terminales de entrada y salida
PN-46D
RS-232C-OUT
RS-232C-IN
1
2
3
Nº
Nombre
RJ-45
1
RS232C IN/OUT
2
DISPLAY PORT
3
DVI-OUT
4
DVI-IN
5
HDMI -1/HDMI -2
6
VIDEO IN (YPbPr)
7
VIDEO IN (S-VIDEO)
8
AV OUT
9
4
5
6
7
8 9
Permite conectarse al puerto RJ-45 de su Ethernet o
enrutador.
Para control externo y funcionamiento con varias
pantallas.
• RS232C IN: recibe señales de control desde un equipo u
otra pantalla.
• RS232C OUT: transmite señales de control desde la entrada
RS232C IN a otra pantalla.
Permite conectarse un dispositivo compatible con
DisplayPort.
Transmite señales DVI desde la entrada DVI-IN a otra
pantalla.
Recibe señales DVI desde un dispositivo interno (como
por ejemplo un PC).
Recibe señales HDMI desde un dispositivo externo (como
por ejemplo un reproductor de discos Blu-ray).
Recibe señales de vídeo de componentes (YPbPr) desde
un dispositivo interno (como por ejemplo un reproductor de
DVD, un dispositivo HDTV o un reproductor de discos
láser).
Recibe señales S-Video desde un dispositivo externo
(como por ejemplo una unidad VCR o un reproductor de
DVD).
Transmite señales de vídeo compuesto desde la entrada
AV IN a otra pantalla.
PN-55H
10 11 12
13
14
15
Descripción
16
17
18
19
20
