• Ficha técnica/Data sheet Conectores SolConeX & CES Para otros idiomas, véase www.stahl-ex.com. Conformidad con las normas y disposiciones Véanse los certificados y la Declaración de Conformidad UE: www.stahl-ex.com. Explicación de los símbolos Símbolos en el presente manual de instrucciones Símbolo Significado...

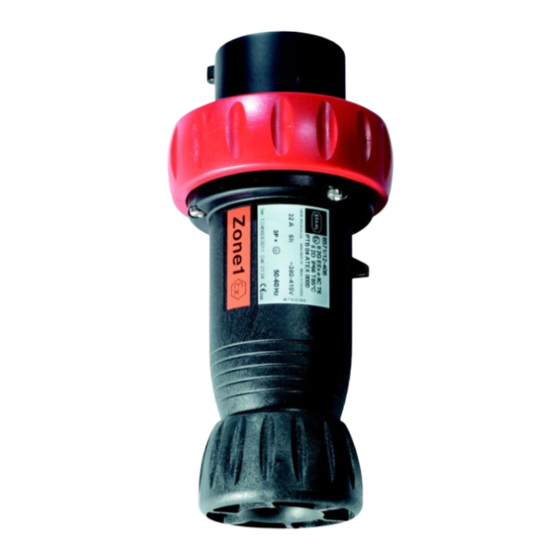

Símbolos en el dispositivo o en los esquemas de conexiones Símbolo Significado Marcado CE conforme a la directiva vigente. 05594E00 El dispositivo conforme a la marcación para zonas potencialmente explosivas. 02198E00 Entrada 15649E00 Salida 15648E00 SolConeX Conector, 32 A 227244 / 8571618300 Serie 8571/12 2016-06-02·BA00·III·es·01...
• En condiciones de funcionamiento que difieran de las características técnicas, consultar sin excepción a R. STAHL Schaltgeräte GmbH. Transformaciones y modificaciones ADVERTENCIA ¡Peligro debido a modificaciones y alteraciones del dispositivo! ¡Riesgo de explosiones!
Envolvente del conector: máx. 1,0 Nm Bornes: máx. 1,2 Nm Prensaestopas Diámetro del conductor 12 ... 28 mm Peso 8571/12-4 0,5 kg 8571/12-5 0,6 kg Para más datos técnicos, consulte www.stahl-ex.com. SolConeX Conector, 32 A 227244 / 8571618300 Serie 8571/12 2016-06-02·BA00·III·es·01...
3 P + N + ¿ 06556E00 06555E00 8571/..-4.. 8571/..-5.. Disposición de los pines de contacto e identificación de los terminales en la posición de 6 h (vista desde la parte anterior) 227244 / 8571618300 SolConeX Conector, 32 A 2016-06-02·BA00·III·es·01 Serie 8571/12...
Página 8
IEC/EN 60309-2 sobre todo para instalaciones en barcos Frecuencias ) 100 Hz llevan a un mayor calentamiento. Ello debe estar compensado reducción de la corriente a 25 A). SolConeX Conector, 32 A 227244 / 8571618300 Serie 8571/12 2016-06-02·BA00·III·es·01...
• Por regla general, conectar el conductor de protección. Es posible instalar dos conductores en un terminal de conexión. El material y la sección deben ser iguales. Los conductores pueden conectarse sin necesidad de medidas preparatorias especiales. 227244 / 8571618300 SolConeX Conector, 32 A 2016-06-02·BA00·III·es·01 Serie 8571/12...
Página 10
Del lado de conexión, el soporte de la clavija de contacto lleva junto al símbolo "Conexión del conductor de protección" la inscripción "Quitar el aislamiento". La formación subyacente sirve de ayuda para determinar la correcta longitud de pelado. SolConeX Conector, 32 A 227244 / 8571618300 Serie 8571/12 2016-06-02·BA00·III·es·01...
Tras un cortocircuito en el circuito debe comprobarse la capacidad de funcionamiento del conector. El conector puede operarse junto con los siguientes productos de la empresa R. STAHL: • Tomacorriente de pared 8571/11 y 7571/11 • Base de brida 8571/15 El conector es compatible con tomacorrientes industriales según la norma CEE.
• Al cabo de 1000 ciclos de conexión se recomienda una lubricación con aceite lubricante KLÜBERALFA KRA 3-730, previa limpieza. ¡No se permite el uso de lubricantes a base de aceite mineral! SolConeX Conector, 32 A 227244 / 8571618300 Serie 8571/12...
¡Peligro debido a mantenimiento/reparación indebidos! ¡Riesgo de explosiones! • Los trabajos de reparación en el dispositivo deben ser realizados exclusivamente por R. STAHL Schaltgeräte GmbH. 10.4 Devolución del dispositivo Para el envío de retorno en casos de reparación/servicio técnico, emplear el "Service form"...
