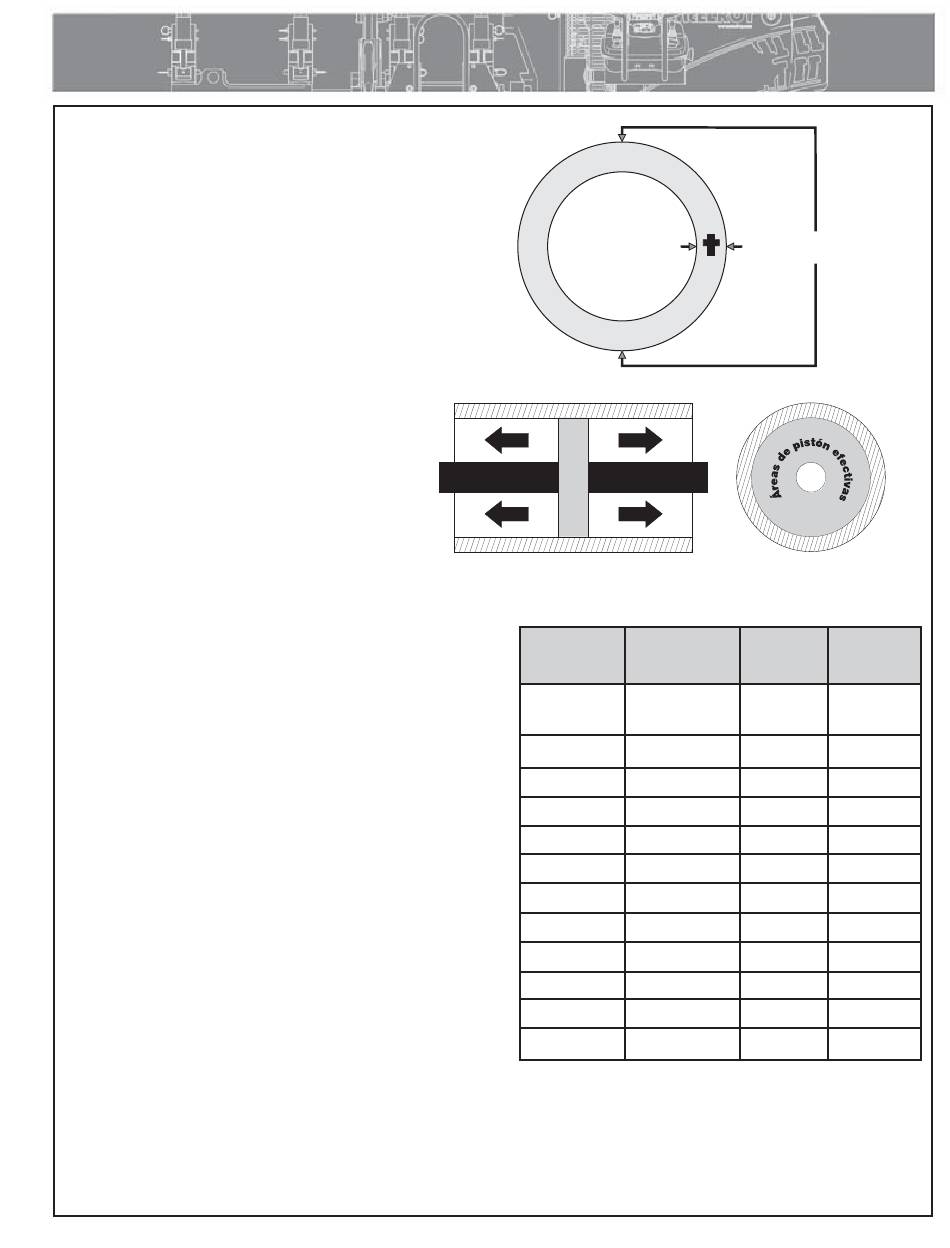

Determinación de presión de fusión

Definiciones de variables

D.E. = Diámetro exterior de tubo (pulg)
t = Grosor de pared de tubo (pulg)
= 3,14

SDR = Relación estándar de dimensiones de tubo (sin unidades)
IFP = Presión interfacial de tubo (psi)
TEPA = Área de pistón efectiva total de cilindros del carro (pulg²)
Fórmulas
D.E.
t = ----------------
SDR
SUPERFICIE DE TUBO = (D.E.
FUERZA DE FUSIÓN = SUPERFICIE x IFP
FUERZA DE FUSIÓN
MANÓMETRO = ----------------------------------------------- + ARRASTRE
TEPA
Ejemplo
Tamaño de tubo = 8 pulg IPS, SDR 11
D.E. = 8,625 pulg
ARRASTRE = según lo medido en psi (en este ejemplo se usan 30 psi)
IFP recomendada = 75 psi
Usando una máquina de fusión de fuerza alta, modelo 28
D.E. 8,625
t = ------------- = --------------- = 0,784
SDR 11
TEPA = 4,71 (de la tabla)
(D.E. - t) × t × ∏ × IFP
MANÓMETRO = ----------------------------------------------- + ARRASTRE
TEPA
(8,625 - 0,784) × 0,784 × 3,14 × 75
MANÓMETRO = ----------------------------------------------------------------------------------- + 30 psi = 338 psi
TX02893-04-18-16
- t) x t x ∏
4,71
Áreas de pistón efectivas totales (pulg²)
Modelo Fuerza alta
de fusión
A160/A180
A250
28 4,71
250 4,71
412 11,78
618 11,78
500
824/T630 29,44
1236/T900 29,44
1648/T1200 31,42
2065 31,42
1600 31,42
2000 32,99
11 - 1
D.E.
Mediana Fuerza baja
- - 0,90
3,24 1,66
3,24 1,66
6,01 3,14
6,01 3,14
- 6,01 3,14
15,32 9,43
15,32 9,43
14,14
-
14,14
-
-
-
-
-
