CONEXIONES DE LAS CONDUCCIONES ENTRE LA UNIDAD EXTERIOR E INTERIOR

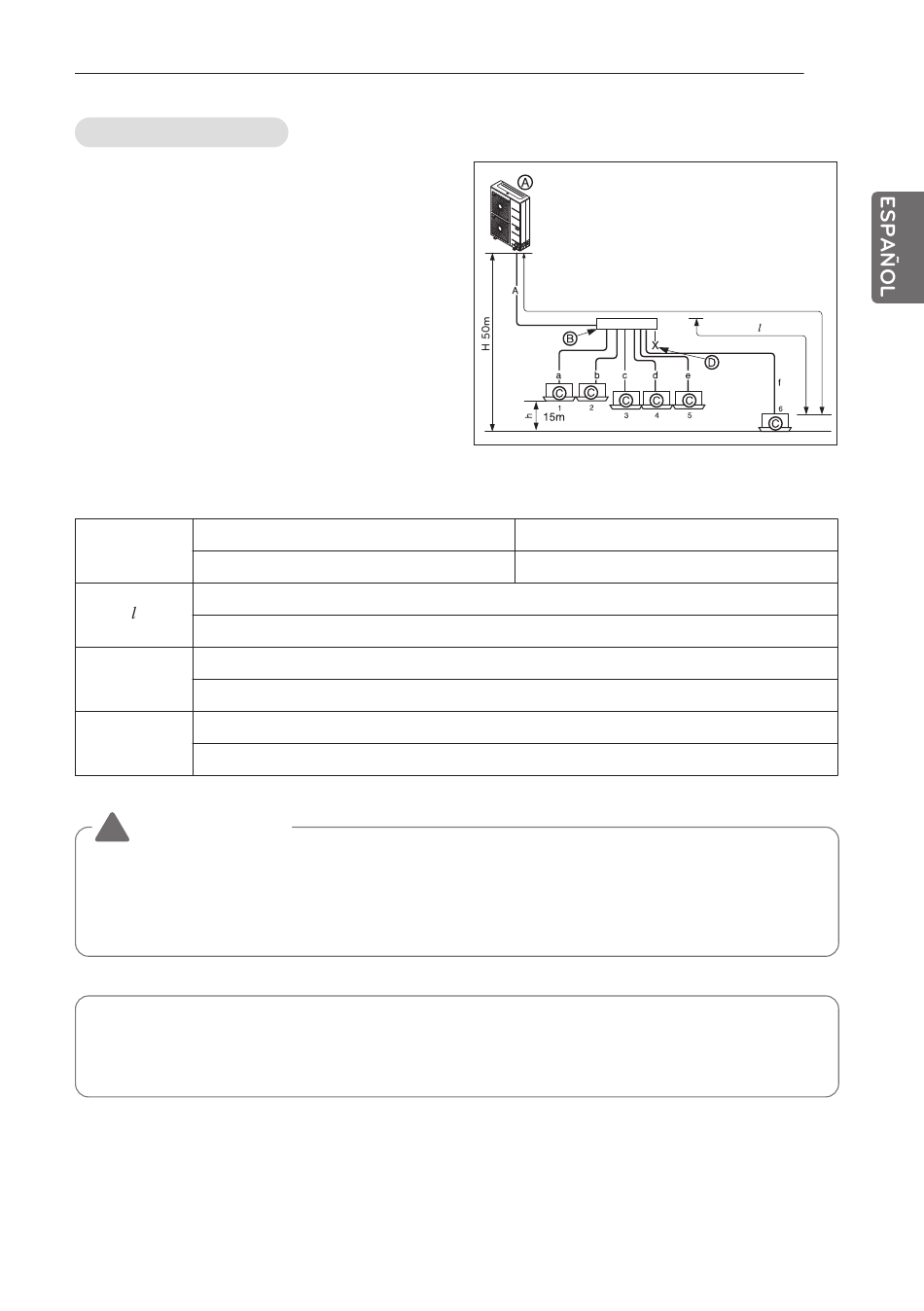

Método del cabezal
Esempio : 6 unità interne collegate
Ⓐ : Unidad de exterior
Ⓑ : Cabezal
Ⓒ : Unidades de interior
Ⓓ : Tuberías selladas
Longitud total de tubería = A+a+b+c+d+e+f ≤ 300m
Longitud maxima de la tubería
L
A+f ≤ 150m
Distancia más larga de tubería después del 1er tramo
f ≤ 40m
Differenza d'altezza (Unidad exterior ÷ Unidad interior)
H
H ≤ 50m ( 40m : unità esterna più bassa)
Differenza d'altezza (Unidad interior ÷ Unidad interior)
h
h ≤ 15m
ADVERTENCIA
!
Longitud de la tubería después del tramo principal (a~f)
Es recommendable que la diferencia de longitud de las tuberías conectadas a las unidades
interiores sea mínimo. Puede haber una diferencia de funcionamiento entre las unidades in-
teriores.
• * : Tenga en cuenta que la longitud equivalente del conducto del Ramal Y ha de ser 0.5m,
que el cabezal ha de ser de 1m, para fines de calculación
• La unidad interior debe instalarse en una posición inferior a la del cabezal
L 150m
Longitud equivalente de tubería(*)
A+f ≤ 175m
33
40m
